Описание товара Текстовый дисплей 16*2 (Troyka-модуль)

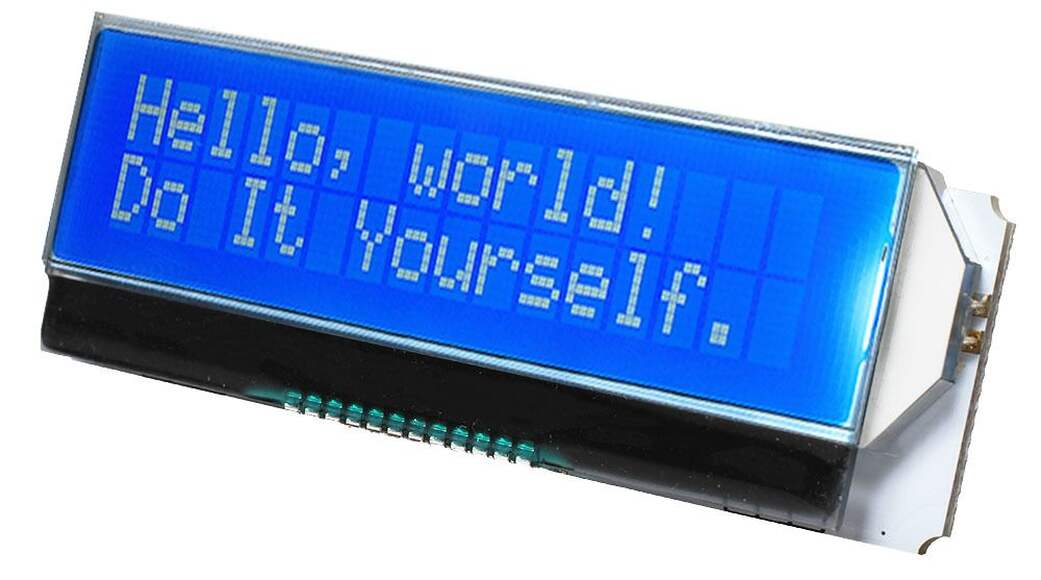

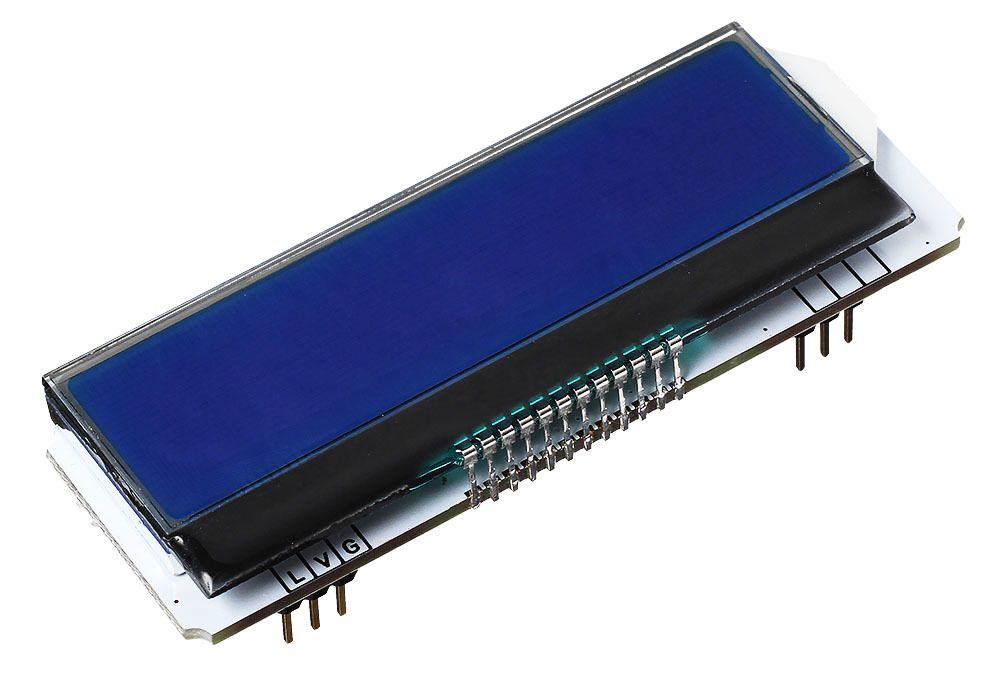

Текстовый дисплей 16*2 (Troyka-модуль)
Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.
Начинка

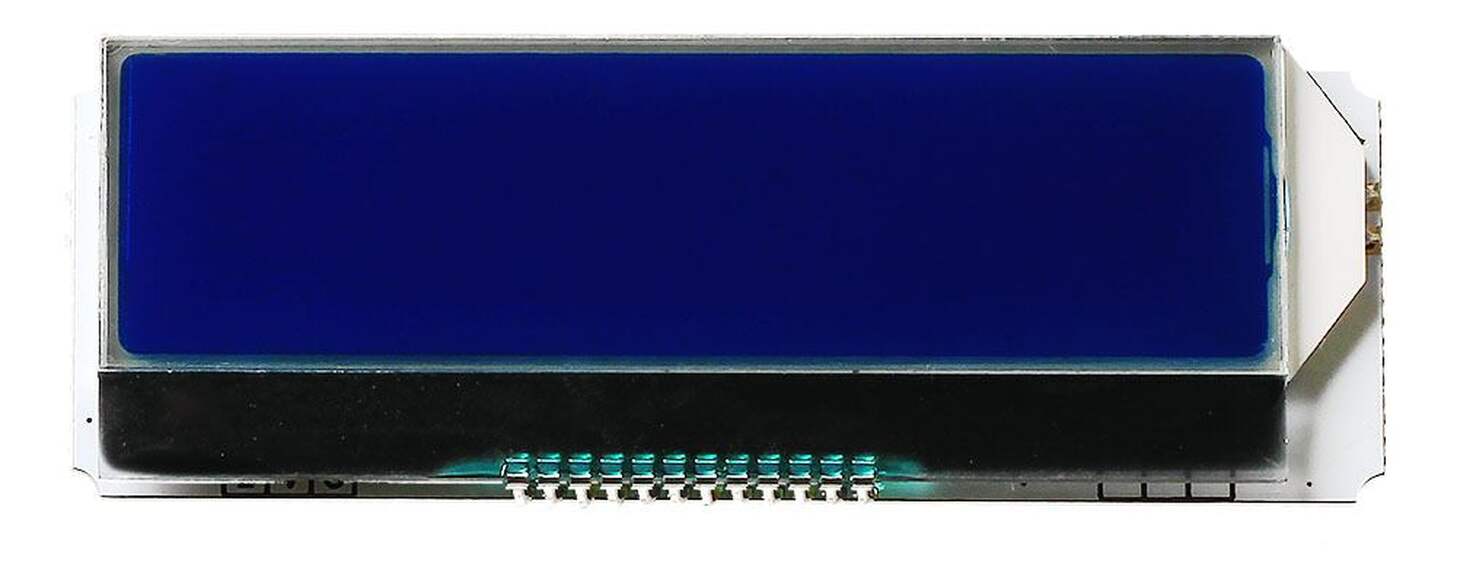

Основой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.
Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.
Что можно вывести
Дисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.
Подключение

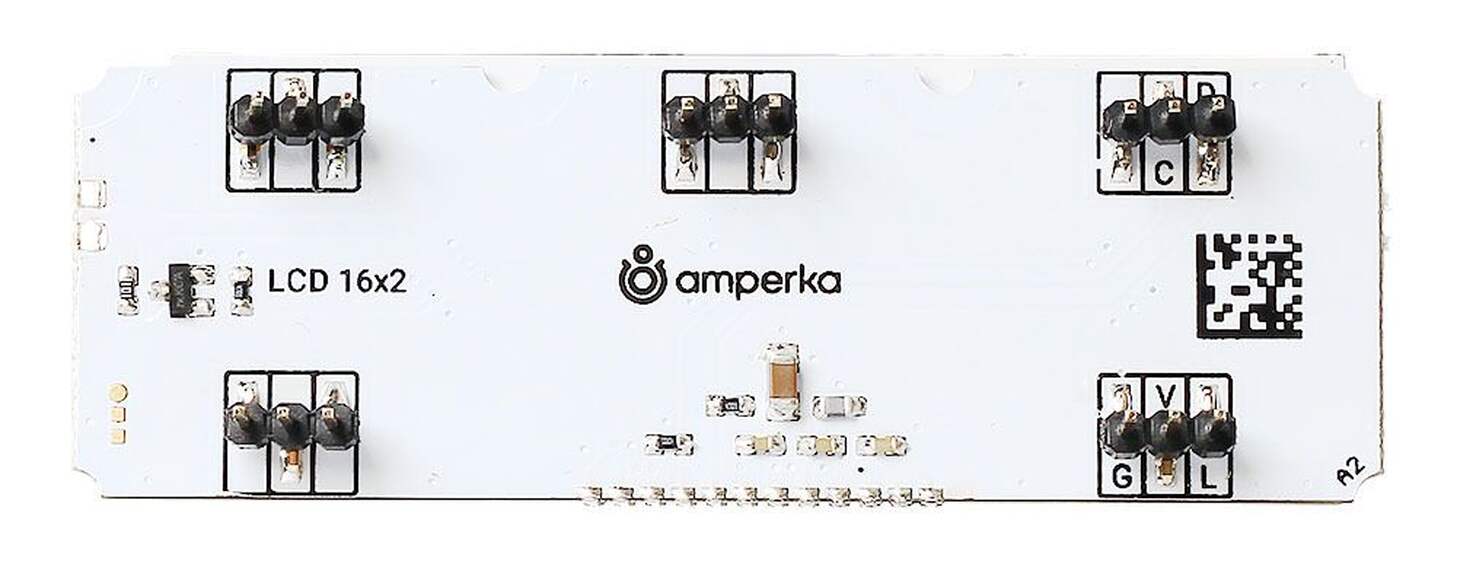

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.
Нижняя группа
- Сигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;
- Питание (V) — соедините с рабочим напряжением микроконтроллера;
- Земля (G) — соедините с пином GND микроконтроллера.
Верхняя группа
- Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;
- Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.

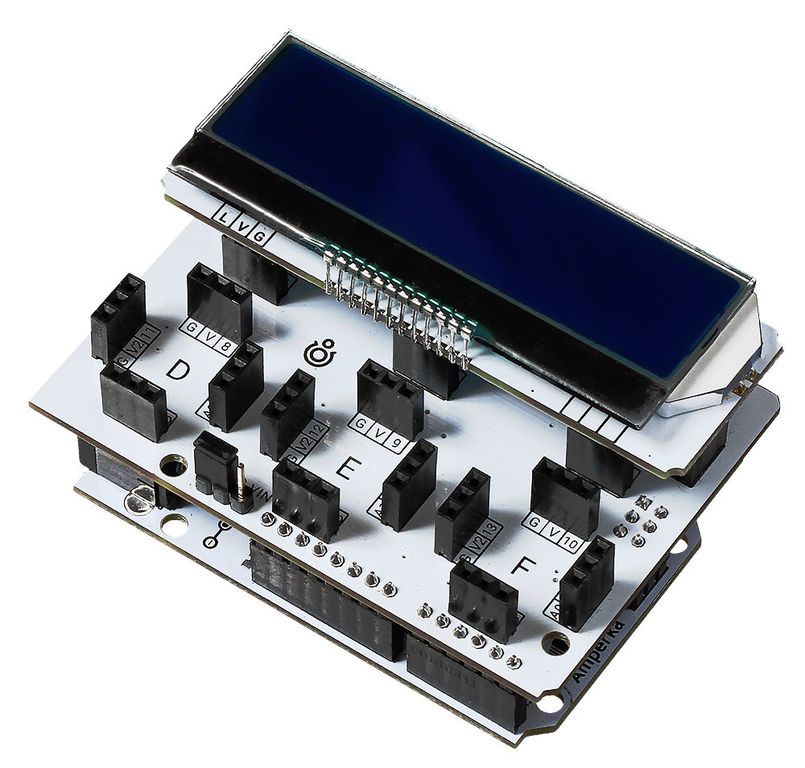

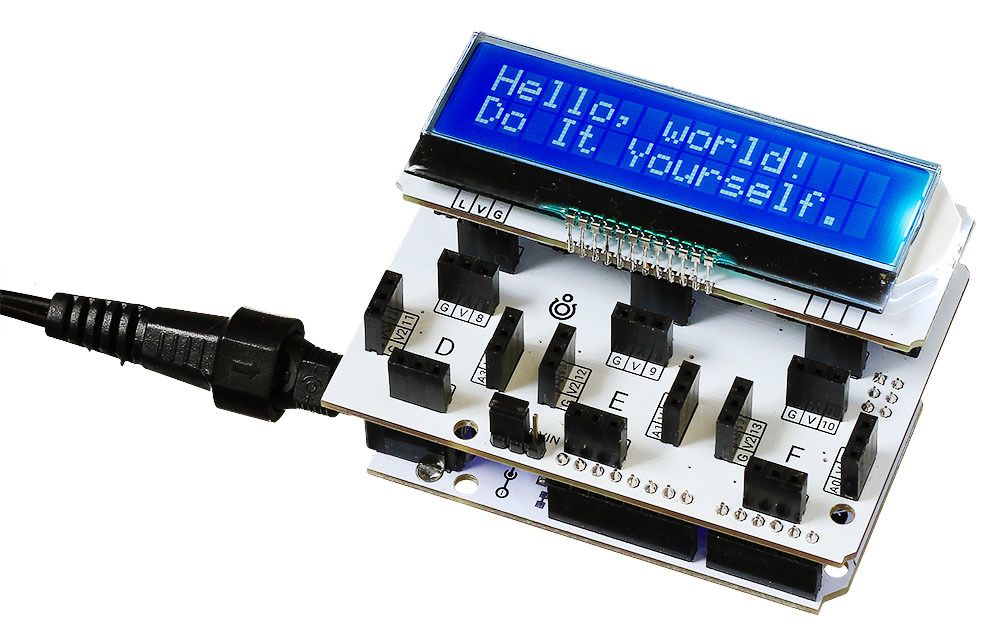

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.
Программирование
На аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.
Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.
Комплектация
- 1× Дисплейный модуль
- 2× Трёхпроводной шлейф
Характеристики
- Тип дисплея: текстовый
- Цвет: монохромный
- Технология: LCD (Liquid Crystal Display)
- Индикация: две строки по 16 символов
- Драйвера матрицы: ST7032
- Интерфейс: I²C
- Адрес модуля: 0x3E
- Тип подсветки: LED
- Цвет подсветки: синий
- Цвет символов: белый
- Напряжение питания: 3,3–5 В
- Габариты: 76,2×25,4 мм
