Описание товара Программируемый контроллер OpenCM 485 Expansion Board

Программируемый контроллер OpenCM 485 Expansion Board

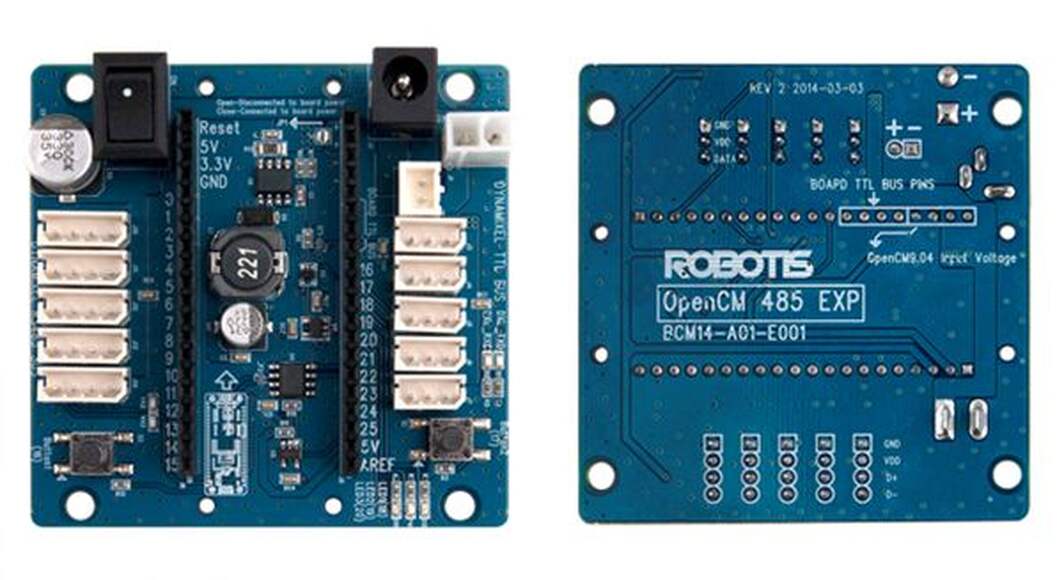

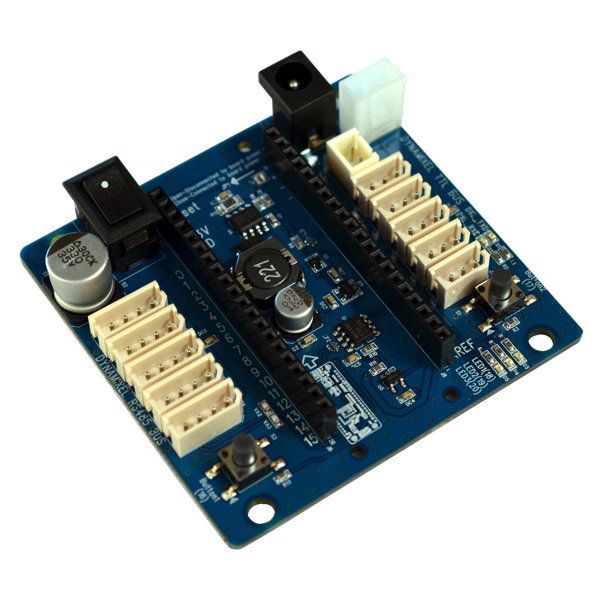

Плата расширения для программируемого контроллера OpenCM9.04.

Плата расширения OpenCM 485 Expansion Board подключается к контроллеру OpenCM9.04, который необходим для функционирования платы расширения.

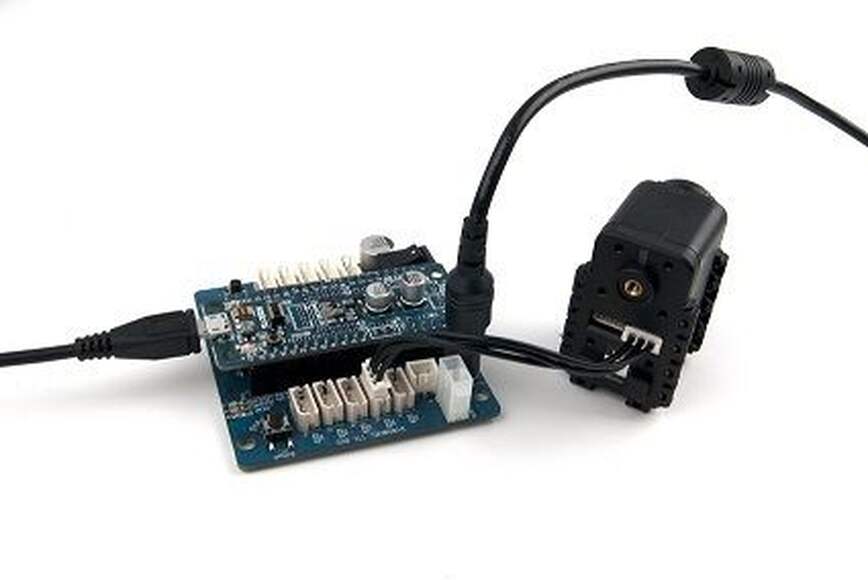

Контроллер OpenCM9.04 взаимодействует с сервомоторами DYNAMIXEL с помощью интерфейсов RS-485 и TTL.

Выводы для аккумуляторов LIPO и Li-ion могут быть подключены так же, как и SMPS коннектор.

Допустим широкий диапазон входного напряжения для подключения разных серводвигателей Dynamixel.

***Внимание: в комплекте с платой расширения контроллер OpenCM9.04 не поставляется***

Характеристики:

Описание	Спецификация
Размеры	68 мм x 66.5 мм x 16 мм
Вес	32 г
Входное напряжение	5~30 В
Питание	SMPS, LIPO, DXL PRO 24V
Переключатели питания	1
Порты DYNAMIXEL	4 пин x 5, 3 пин x 5
Кнопки	2
Светодиоды	5

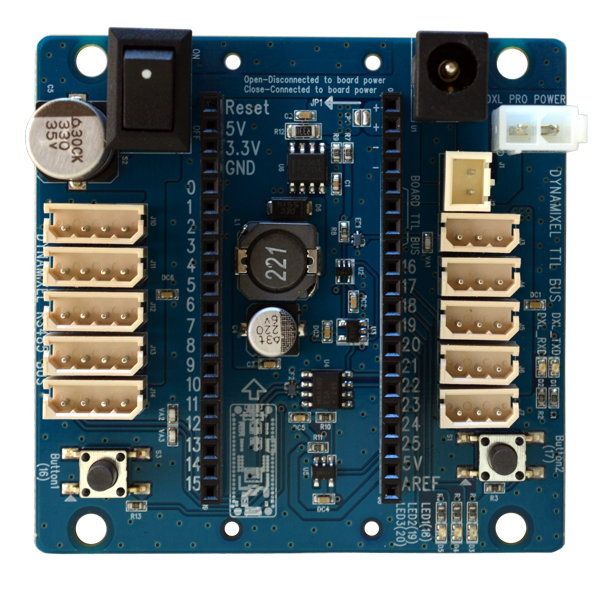

1	SMPS DC Адаптер	Подключите SMPS DC Адаптер для обеспечения питания
2	Питание DXL Pro	Разъем питания 24 В (для Dynamixel Pro)
3	Аккумулятор Li-Po	Разъем 11.1 В для Li-Po аккумуляторов(LBS-10)
4	DYNAMIXEL TTL 3-х пиновый	Порты для TTL версий серводвигателей Dynamixel
5	Кнопка	Программируемая кнопка
6	Светодиод	Программируемый светодиод
7	Разъемы I/O	Разъемы для подключения OpenCM9.04 (шаг 2.54 мм)
8	DYNAMIXEL 485 4-х пиновый	Порт для версий серводвигателей Dynamixel RS-485
9	Выключатель	Выключатель питания платы и серводвигателей
10	Перемычка JP1	Позволяет выбрать, питать ли контроллер OpenCM9.04 от платы расширения

Совместимые продукты

Контроллер: OpenCM9.04-A/B/C.

Серводвигатели Dynamixel: Все типы, выпущенные ROBOTIS.

Внешние датчики: Все датчики, выпущенные ROBOTIS.

Предупреждения:

Ознакомьтесь с материалами в e-Manual перед использованием платы расширения OPENCM 485 EXPANSION BOARD для корректной работы.

Требуется использовать среду программирования ROBOTIS OpenCM IDE версии 1.0.1 или выше.
