Описание товара Ресурсный набор КТР18

Ресурсный набор КТР18

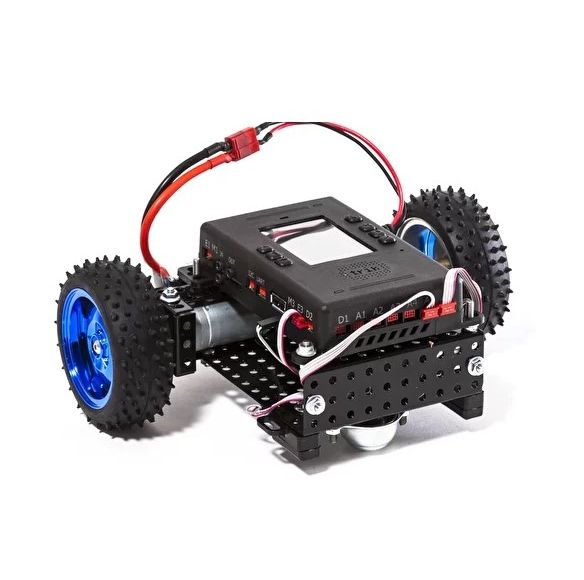

Ресурсный набор предназначен для сборки моделей автономных систем и мобильных роботов. В сочетании с основным набором ресурсный набор должен позволять собрать 1 манипулятор с 3 степенями свободы (не считая разжатие хвата) или 2 манипулятора с 2 степенями свободы.

Состав набора:

• Блок питания 5 А от сети 220 В, шт. 1Аккумулятор LiPo 4200 мАч класса 3S, шт. 1
• Зарядное устройство imax, шт. 1
• Датчик расстояния УЗ (с проводом и разъемом подключения к контроллеру). Измеряемая дистанция от 10 см до 256 см. Точность измерения — 1 см, шт. 2
• Датчик расстояния ИК (с проводом и разъемом подключения к контроллеру). Измеряемая дистанция от 10 см до 80 cм. Точность измерения — 1 см, шт. 2
• Видеокамера, совместимая с контроллером из базового набора, шт. 1


• LED-лента 125 см, шт. 1


• Сервопривод цифровой с ограничением 180° (с проводом и разъемом подключения к контроллеру). Выходной крутящий момент 0,95 Н×м, металлический передаточный механизм, шт. 2


• Хват для манипулятора, шт. 1


• Силовой мотор с энкодером (с проводом и разъемом подключения к контроллеру): мотор-редуктор, 100 об/мин при 12 В, точность замера угла поворота энкодером — 360 отсчетов на оборот вала редуктора, питание энкодера — 3–5 В, шт. 4


• Силовой мотор с энкодером (с проводом и разъемом подключения к контроллеру): мотор-редуктор, 160 об/мин при 12 В, точность замера угла поворота энкодером — 360 отсчетов на оборот вала редуктора, питание энкодера — 3–5 В, шт. 4


• Насадка алюминиевая на сервопривод, шт. 2


• Переходник на сервопривод: пластиковая ножка, шт. 1


• Переходник на сервопривод: пластиковый квадрат, шт. 2


• Колесо большое с креплением на ось 4 мм, шт 2


• Винт М4×8, шт. 250


• Винт М4×16, шт. 50


• Винт М4×25, шт. 20


• Гайка М4 самоконтрящаяся, шт. 70


• Гайка М4 фланцевая, шт. 250


• Гайка М4 стопорная, шт. 20


• Шайба нейлоновая, шт. 40


• Винт М3×6, шт. 50


• Гайка М3, шт. 10


• Стяжки (упаковка 100 шт), шт. 1


• Магнитная шайба, шт. 10


• Ключ комбинированный (размер хвата — 7 мм), шт. 1


• Шестигранник L-образный 1,3 мм, шт. 1


• Шестигранник L-образный 2,0 мм, шт. 1


• Шестигранник L-образный 2,5 мм, шт. 1


• Шестигранник L-образный 2,0 мм удлиненный, шт. 1


• Шестигранник L-образный 2,5 мм удлиненный, шт. 1


• Шестерёнка малая (16 зубьев) для оси 4,0 мм, шт. 4


• Шестерёнка средняя (32 зуба) для оси 4,0 мм, шт. 4


• Шестерёнка большая (64 зуба) для оси 4,0 мм, шт. 4


• Червячная передача, шт. 2


• Реечная передача, шт. 2


• Установочные кольца 4 мм со стопорными винтами, шт. 10


• Пластиковое кольцо 3,4 мм, шт. 10


• Пластиковое кольцо 5 мм, шт. 10


• Муфта 10 мм, шт. 10


• Ось 25×4 мм, шт. 4


• Ось 65×4 мм, шт. 4


• Ось 100×4 мм, шт. 4


• Ось 165×4 мм, шт. 4


• Ось 190×4 мм, шт. 4


• Основание корпуса (3_15_3)×10, шт. 2


• Адаптер силового мотора 25D (1_3_1)×(1_3_1), шт. 8


• Адаптер силового мотора плоский 25D 3×5, шт. 8


• Адаптер серводвигателя 3×9, шт. 2


• Балка (2_3_2)×7, шт. 4


• Балка (1_2)×(1_12_1), шт. 4


• Балка (1_2)x(1_16_1), шт. 4


• Балка (1_2_1)×10, шт. 4


• Балка (1_2_1)×15, шт. 4


• Балка (1_2_1)×20, шт. 4


• Угол (2_2)×20, шт. 4


• Угол (2_3)×10, шт. 4


• Угол (3_5)×10, шт. 4


• Угол (1_1)×3, шт. 4


• Угол (1_1)×5, шт. 4


• Угол плоский 135° 3×3, шт. 4


• Угол плоский 135° 5×5, шт. 4


• Угол плоский 90° 5×5, шт. 4


• Пластина 1×5, шт. 4


• Пластина 1×10, шт. 4


• Пластина 1×30, шт. 4


• Пластина 2×10, шт. 4


• Треугольник 4×4, шт. 4


• Пластина 4×4, шт. 4


• Балка (2×3×2)_5, шт. 4


• Угол 1×1, шт. 4


• Малый переходник для хвата с сервой Adaptor claw (1_1)×2, шт. 1


• Большой переходник для хвата с сервой  Adaptor claw (2_2_2)×1, шт. 1


• Переходник для сервопривода Adaptor servo bracket (часть 1), шт. 2


• Переходник для сервопривода Adaptor servo pivot (часть 2), шт. 2


• Переходник для червячной передачи Adaptor worm gear, шт. 2
