Описание товара Образовательный робототехнический модуль "Экспертный уровень"

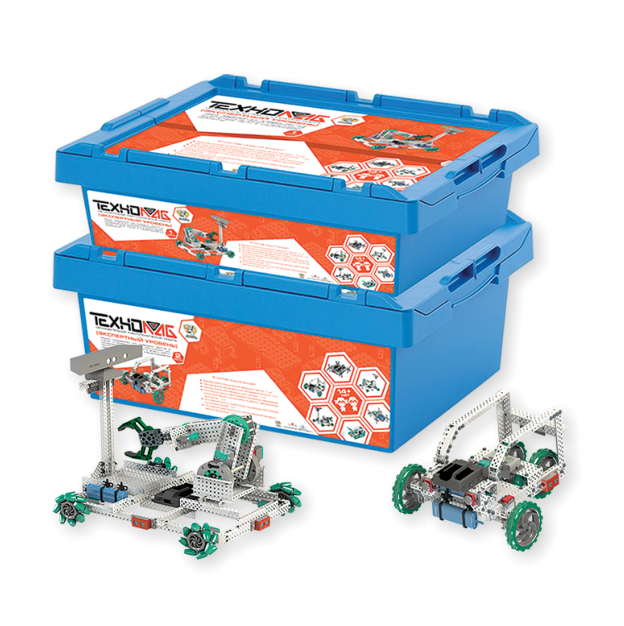

Образовательный робототехнический модуль "Экспертный уровень"

Модуль предназначен для проведения занятий в классах углубленного изучения информатики и робототехники.

Состав модуля

• Базовый робототехнический набор – 1шт; для группового и индивидуального применения.
• Методические рекомендации для преподавателя (1 шт), содержащие теоретические аспекты по основам робототехники и рекомендации по сборке моделей.
• Методические рекомендации для ученика (1 шт), содержащие руководства по сборке 10 различных моделей.
• CD диск с навигационным программным обеспечением и инструкциями по работе с навигационным комплектом – 1 шт.
• CD диск с лицензионным ПО (на русском) - 1 шт; для программирования управляющего контроллера.
• CD диск с инструкциями и рабочими материалами - 1 шт.
• Управляющий контроллер с установленным навигационным ПО – 1 шт. Характеристики контроллера: 4х ядерный процессор с  частотой 1,4 ГГц, 1Гб RAM, 2 USB порта, слот microSD.


• Сенсор на базе RGBD технологии - 1 шт.


• Комплект соединительных кабелей - 1 шт.


• Стабилизатор питания - 1 шт.

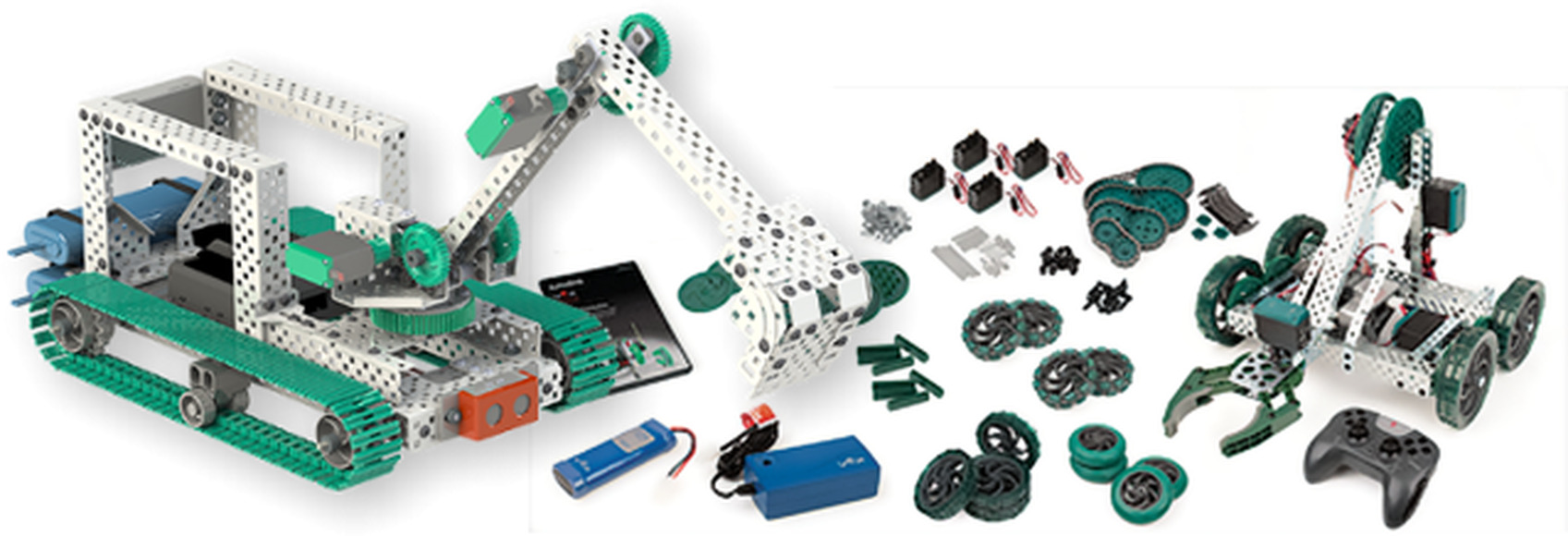

Состав базового робототехнического набора

В состав базового робототехнического набора входят: конструктивные элементы, представляющие собой набор металлических деталей, уголков, скоб и т.п.; а также набор пластиковых элементов механических передач – различные зубчатые колеса, фланцы, поворотные основания и т.п. Все конструктивные элементы  механически совместимы друг с другом при помощи стандартных крепежных элементов (винты, гайки, шайбы, заклепки) и позволяют собирать различные статичные и подвижные модели.

Набор содержит следующие основные элементы:

• Комплект гусеничных траков – 1 шт.


• Колеса для всенаправленного движение диаметром 4” - 4 шт.


• Колеса с прорезиненным ободом диаметром 5” - 4 шт.


• Колеса типа «wheel leg» диаметром 6” - 4 шт.


• Поворотное основание, состоящее из 2х платформ диаметрами 2,6” и 4,25” – 1 набор.


• Комплект для сборки захватного устройства, включающий в себя схват манипулятора, комплект зубчатых колес, набор крепежных элементов – 1 комплект.


• Комплект на базе привода постоянного тока, инкрементного экодера и силового модуля для управления приводом – 6 шт. В состав комплекта входят необходимые для применения крепежные элементы и кабельная продукция.


• Комплект на базе сервопривода – 4 шт.


• ИК-датчик - 3 шт. Датчики применяются для определения наличия объекта и разработки алгоритмов следования по линии.


• УЗ-датчик – 4 шт.


• Датчик освещенности – 1 шт. Датчик аналогового типа.


• Инкрементный энкодер – 2 шт. Датчик оптического типа.


• Потенциометр – 2 шт. Датчик аналогового типа.


• Тактильный датчик – 4 шт. Датчик тактильного взаимодействия, реагирующий на нажатие.


• Концевой выключатель – 2 шт. Датчик реагирующий на нажатие.


• Акселерометр – 1 шт. Датчик аналогового типа, трехосевой акселерометр с изменяемым рабочим диапазоном +/- 2g до +/-6g.


• Динамик - 1 шт.


• Модуль с ЖК-дисплеем и тремя кнопками управления - 1 шт.


• Аккумуляторная батарея – 4 шт.


• Зарядное устройство для аккумуляторной батареи - 1 шт.


• Комплект для программирования и дистанционного управления - 1 шт.

В комплект для программирования и дистанционного управления входят следующие устройства:

• Программируемый контроллер - 1 шт. Программируемый контроллер выполнен в виде специализированного модуля в пластиковом корпусе с коммуникационными портами и разъемами, расположенными по периметру. Данный модуль выполнен на базе микроконтроллера с ядром технологии ARM Cortex M3. Программируемый контроллер включает в себя: двухпроводный порт для подключения приводов и внешних устройств  - 2 шт; трехпроводный порт для подключения приводов и внешних устройств – 8 шт; коммуникационный порт на базе интерфейса I2C - 1 шт; коммуникационный порт на базе интерфейса UART – 2 шт; аналоговый вход с 12-битным АЦП – 8 шт; дискретный порт I/O - 12 шт, которые можно использовать как порт для внешних прерываний. Программируемый контроллер поддерживает 802.11b/g беспроводной коммуникационный канал с помощью подключаемого внешнего USB-адаптера.


• Пульт дистанционного управления – 1 шт. Пульт содержит: джойстик – 2 шт, кнопки управления – 8 шт, боковые кнопки – 4 шт, внутренний акселерометр – 1 шт. Пульт дистанционного управления поддерживает 802.11b/g беспроводной коммуникационный канал с помощью подключаемого внешнего USB-адаптера.


• USB-адаптера беспроводного канала типа 802.11b/g – 2 шт.

Учебно-методические пособия

ЭКСПЕРТНЫЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЯ

Данное пособие предназначено для применения совместно с образовательным робототехническим модулем «Экспертный уровень». В пособии описываются возможности робототехнического модуля и области его применения. Данное пособие содержит детальную информацию, описывающую процесс работы с комплектующими, входящими в состав модуля, приводит примеры по подключению различных устройств и исполнительных механизмов, обработке сенсорной информации, а также основы работ с базовыми средами программирования и примеры программ, реализующих простейшие операции. Приведенная информация позволяет облегчить процесс подготовки преподавателя и учащихся к работе с образовательным робототехническим модулем.

ЭКСПЕРТНЫЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧЕНИКА

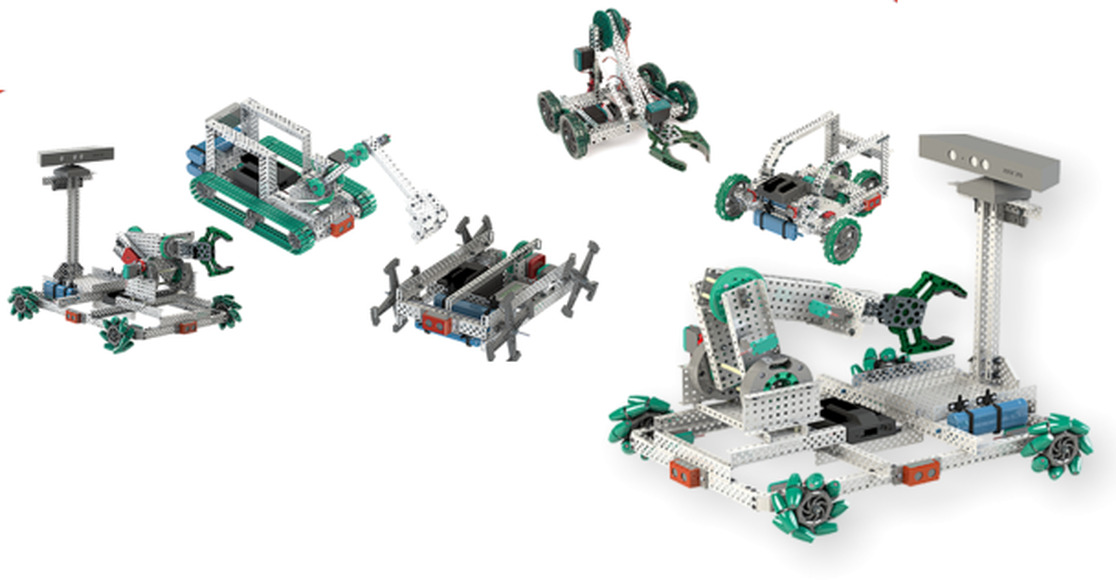

В пособии содержится справочная информация по работе с комплектующими, входящими в состав образовательного робототехнического модуля, с помощью которых можно разрабатывать роботов на базе различных шасси, оснащенных различными захватными механизмами и сенсорными устройствами. В качестве дополнительных рекомендаций приводится инструкция по сборке четырех различных мобильных роботов на базе шасси с различной кинематической схемой. Пользователь может доработать любые комплектующие и разработать множество различных механизмов в соответствии с собственным проектом.

Преимущества модуля

• Возможность проектирования технически сложных роботов, обладающих функционалом для решения прикладных задач – манипулирование объектами, перевозка грузов и т.п.


• Наиболее богатая спецификация комплектующих в объеме одного набора – многообразие металлических конструктивных элементов, пластиковых элементов зубчатых передач.


• Комплектация набора включает все необходимое для участия в различных соревнованиях, в том числе и международных робототехнических соревнованиях FIRST.


• Методические указания, описывающие теоретические аспекты функционирования и применения устройств, входящих в состав набора.


• Наличие эксклюзивного навигационного комплекта, позволяющего разрабатывать роботов, автономно перемещающихся в помещении, строящих карту окружающего пространства и обнаруживающих окружающие объекты.


• Возможность дистанционного управления роботами по сети с передачей видео из любой точки мира.
