Описание товара Образовательный робототехнический модуль "Базовый уровень Ардуино"

Образовательный робототехнический модуль "Базовый уровень Ардуино"

Образовательный робототехнический модуль «Базовый уровень» представляет собой открытую платформу для создания робототехнических комплексов для образовательной, соревновательной и исследовательской деятельности.

Модуль оснащён программируемым контроллером, представляющим собой открытую программно-аппаратную платформу, преемственную с программируемыми контроллерами типа Arduino. Модуль «Базовый уровень» может применяться на стыке двух направлений образовательной деятельности учащихся – реализации творческих инженерных проектов на базе программно-аппаратных платформ открытого типа, а так же создании робототехнических комплексов для задач образовательного и соревновательного характера.

СОСТАВ МОДУЛЯ:

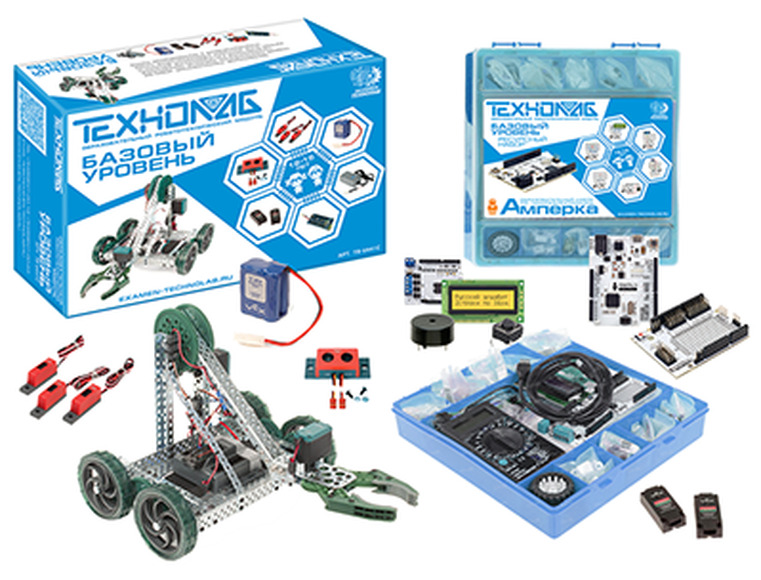

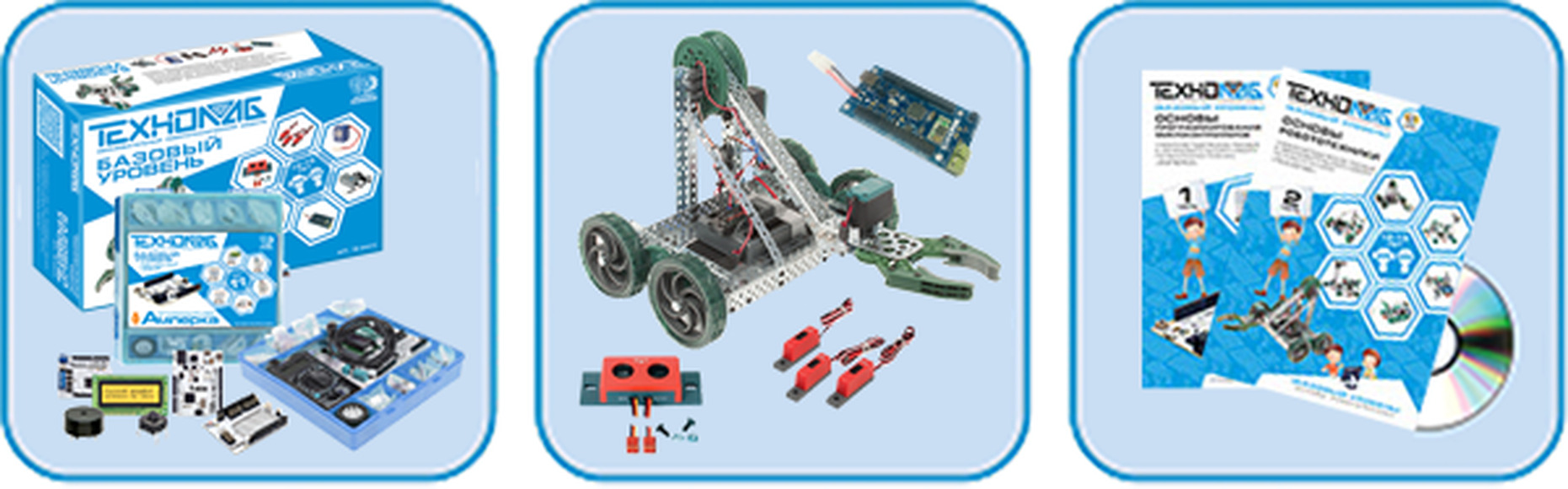

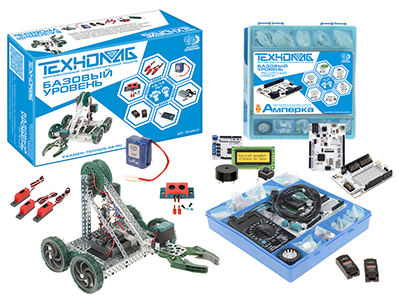

Образовательный робототехнический модуль «Базовый уровень» содержит:

Базовый робототехнический набор – 4 шт; для изучения базовых основ робототехники, основ программирования роботов и робототехнических устройств на базе программно-аппаратного комплекса совместимого с программируемым контроллером Arduino.

Ресурсный робототехнический набор – 4 шт; для изучения основ электроники и микропроцессорной техники, основ программирования контроллеров  на базе программируемого контроллера Iskra Neo совместимого с контроллером Arduino.

Методические рекомендации в 2х частях - 4 шт; содержат руководства по изучению основ программирования и сборке различных схем и моделей  базового и ресурсного наборов.

Диск с программными материалами и дополнительными заданиями - 1 шт.

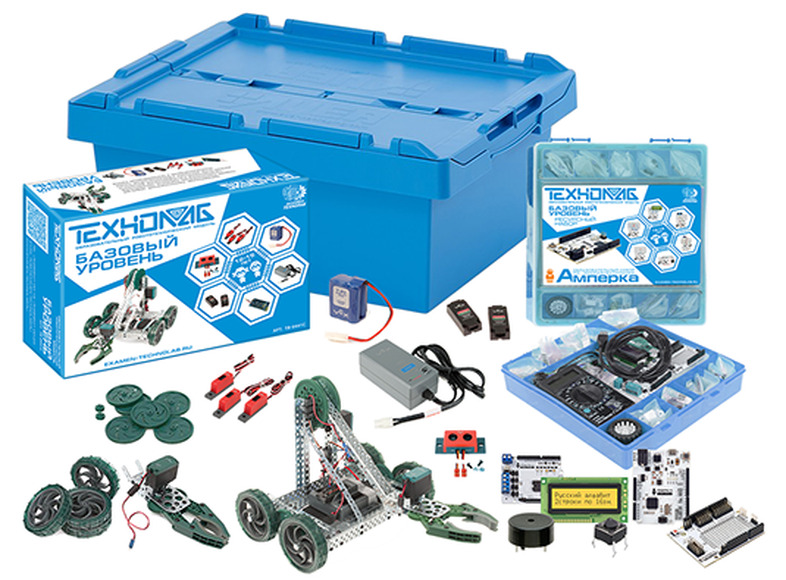

Все содержимое образовательного робототехнического модуля помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.

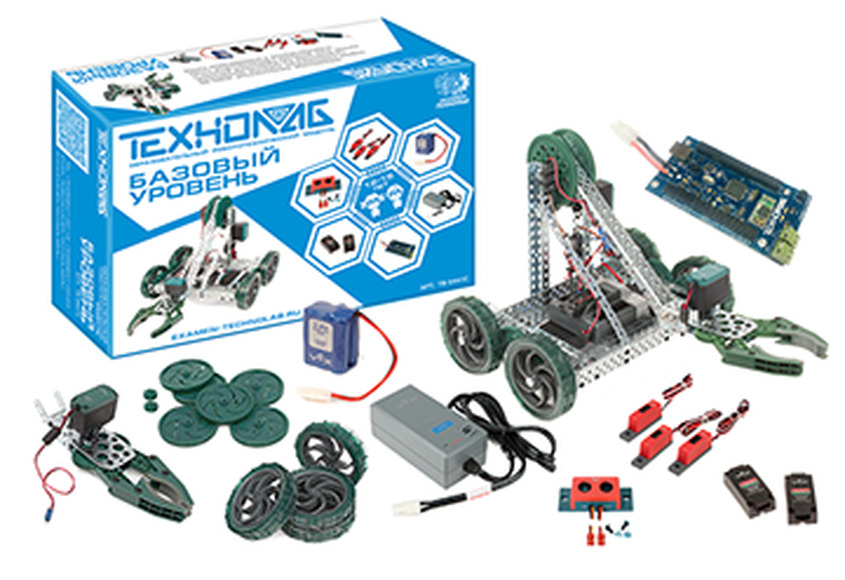

СОСТАВ БАЗОВОГО НАБОРА:

В состав базового робототехнического набора входят следующие основные конструктивные элементы и устройства:

- Колеса с прорезиненным ободом диаметром - 4 шт.

- Комплект для сборки захватного устройства, включающий в себя схват манипулятора, комплект зубчатых колес, набор крепежных элементов – 1 комплект.

- Комплект на базе привода постоянного тока и силового модуля для управления приводом –  2 шт.

- Привод постоянного тока –  2 шт.

- ИК-датчик –  3 шт.

- УЗ-датчик – 1 шт. (аналогового типа, диапазон измерения от 40 мм до 2,9 м).

- Аккумуляторная батарея, емкостью не менее 2000 мАч –  1шт.

- Программируемый контроллер –  1 шт, выполненный в  виде специализированного модуля с коммуникационными портами и разъемами, расположенными по периметру.

Программируемый  контроллер включает в себя:
- двухпроводный силовой порт для подключения приводов коллекторного типа  – 2шт;
- трехпроводный цифровой порт, поддерживающий генерацию сигнала типа ШИМ – 12шт;
- коммуникационный порт на базе интерфейса универсального асинхронного приёмопередатчика (UART) – 3 шт;
- аналоговый вход с 10-битным аналого-цифровым преобразователем (АЦП) – 16 шт;
- коммуникационный порт на базе интерфейса I2C – 1шт;
- дискретный порт I/O – 16 шт.

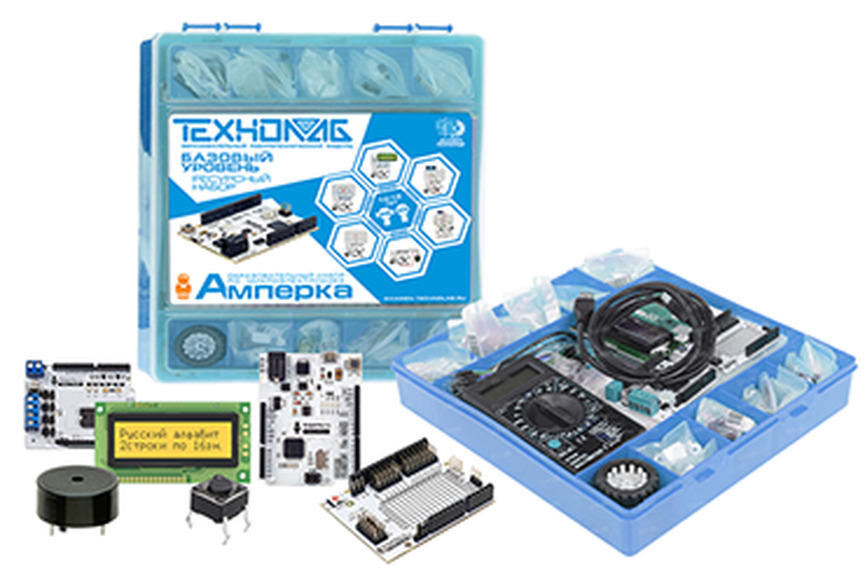

СОСТАВ РЕСУРСНОГО НАБОРА:

В состав ресурсного робототехнического набора входят следующие основные конструктивные элементы и устройства:

- Программируемый контроллер:
Программируемый Arduino контроллер - Iskra Neo – 1 шт.

- Платы расширения:
Драйвер моторов Motor Shield – 1 шт.
Расширитель портов Troyka Shield – 1 шт.

- Сенсоры:
Датчик линии – 2 шт. Датчик наклона – 1 шт.
Фоторезистор – 2 шт. Термистор – 2 шт.
Кнопка – 4 шт. Потенциометр – 2 шт.

- Прототипирование и провода:
Макетная доска – 1 шт. Соединительный провод – 75 шт.
USB-кабель – 1 шт. Разъём для батарейки – 1 шт.

- Механика
Двухколёсное шасси робота – 1 шт.
Сервопривод – 1 шт.

- Индикация и звук:
Текстовый ЖК-экран – 1 шт. 7-сегментный индикатор – 2 шт.
Светодиод красный – 12 шт. Светодиод жёлтый – 4 шт.
Светодиод зелёный – 4 шт. Трёхцветный светодиод – 2 шт.
Пьезоизлучатель звука – 2 шт.

- Базовые компоненты:
Резистор 220 Ом – 60 шт. Резистор 1 кОм – 20 шт.
Резистор 10 кОм – 20 шт. Резистор 100 кОм – 20 шт.
Биполярный транзистор – 10 шт. Транзистор MOSFET – 4 шт.
Микросхема CD4026 – 2 шт. Выпрямительный диод – 5 шт.

- Мультиметр цифровой – 1 шт.

УЧЕБНО-МЕТОДИЧЕСКИЕ ПОСОБИЯ:

БАЗОВЫЙ УРОВЕНЬ 12-15 ЛЕТ.
ОСНОВЫ ПРОГРАММИРОВАНИЯ МИКРОКОНТРОЛЛЕРОВ (ЧАСТЬ 1)

Учебное пособие является частью образовательного набора «Амперка», который позволяет освоить основы разработки собственных электронных устройств. За основу взята плата Iskra Neo, совместимая с популярной платформой для разработки Arduino, которая позволяет быстро вникнуть в суть проектирования устройств и на практике разобраться с электронными компонентами и модулями.

БАЗОВЫЙ УРОВЕНЬ 12-15 ЛЕТ.
ОСНОВЫ РОБОТОТЕХНИКИ (ЧАСТЬ 2)

Данное пособие предназначено для применения совместно с образовательным робототехническим модулем «Базовый уровень», созданным на базе робототехнического конструктора VEX EDR. В пособии описываются состав и функциональные возможности робототехнического модуля и примеры его применения. Модуль оснащён программируемым контроллером, представляющим собой открытую программно-аппаратную платформу, преемственную с программируемыми контроллерами типа Arduino.

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ 12-15 ЛЕТ.
ОСНОВЫ РОБОТОТЕХНИКИ И ПРОГРАММИРОВАНИЯ С VEX EDR

Предлагаемое пособие содержит сведения о конструировании роботов, начальные сведения о языке С, дает разбор основных алгоритмов управления. Оно поможет организовать проектную деятельность в образовательных организациях. Пособие предназначено педагогам, учащимся старших классов, студентам технических вузов. Это пособие построено как справочник, в который Вы можете заглянуть для решения какой-либо практической задачи робототехники.

ПРЕИМУЩЕСТВА МОДУЛЯ:

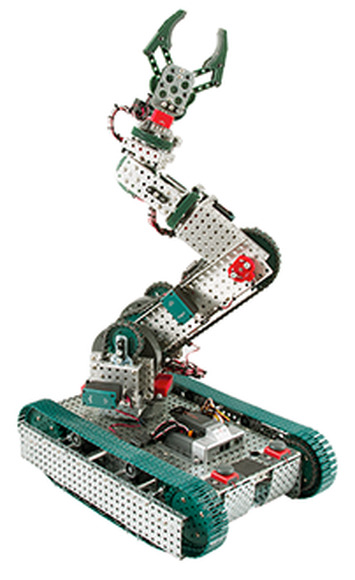

• Возможность проектирования технически сложных роботов, обладающих функционалом для решения прикладных задач – манипулирование объектами, перевозка грузов и т.п.


• Богатая спецификация комплектующих в объеме одного набора – многообразие металлических конструктивных элементов, пластиковых элементов зубчатых передач.


• Комплектация набора включает все необходимое для участия в различных соревнованиях, в том числе и международных робототехнических соревнованиях.


• Методические указания, описывающие теоретические аспекты функционирования и применения устройств, входящих в состав набора.
