Описание товара Стойка управления ПЛК-AC500 с контроллером ABB

Стойка управления ПЛК-AC500 с контроллером ABB

Стойка управления ПЛК-AC500 c контроллером ABB AC500-eCo PM564 для изучения промышленной автоматизации. Сопроводительный учебный материал содержит 45 заданий с примерами решений. В комплекте BR-приемник, имитатор датчиков BERO и разъем  (24 контакта) для подключения к техническим моделям.

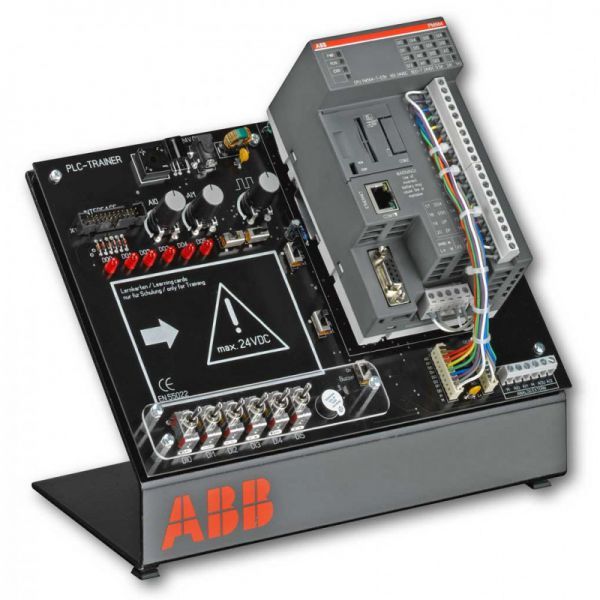

Стойка управления выполнена в виде прочного алюминиевого основания, на котором размещается программируемый логический контроллер ПЛК ABB AC500-eCo PM564. Питание 24В подается от внешнего блока (входит в комплект).

Для имитации входных сигналов используются шесть переключателей и два переменных резистора, установленных на печатной плате стойки управления. С их помощью можно задавать уставки регуляторам и имитировать сигналы обратной связи, например температуру или давление.

Состояние дискретных выходов отображается с помощью шести светодиодных индикаторов красного цвета.

Для проверки  управляющих программ, разработанных в рамках учебных заданий,  используются картонные карточки, на которые нанесено схематическое изображение разных технологических процессов.  Карточки устанавливаются на специальную площадку на печатной плате стойки управления.  В комплект входят 45 контрольных карточек.

Для подключения стойки управления к имитационным техническим моделям используется плоский кабель, который подключается через разъем (24 контакта) на печатной плате. Кабель обеспечивает  6 входных и 6 выходных сигналов для управления объектом.

Дополнительно с помощью переключателей можно задействовать следующие встроенные устройства:

• ИК-приемник


• BERO-генератор


• Зуммер

Список лабораторных работ:

• Функция AND


• Функция OR


• Функция NOT


• Функция NAND


• Функция NOR


• Функция XOR


• Использование функций AND и OR одновременно


• Управление  освещением с помощью функции XOR


• Реализация импульсного реле с защелкой


• Управление освещением на лестничной площадке


• Задержка выключения с помощью  таймера TOF


• Задержка включения с помощью таймера TON


• Реализация функции выбора 1 из 3


• Реализация функции выбора 2 из 3


• Реализация импульсной цепи с контактором


• Управление освещением в гараже


• Управление промышленным миксером


• Управление системой смазки


• Управление прессом


• Управление подъемником


• Автоматическое управление запуском асинхронного электромотора


• Управление освещением в рекламной конструкции


• Счетчик бутылок в автоматической линии


• Ветряной генератор


• Реализация конечного автомата


• Система контроля для подземной парковки


• Система контроля для пешеходных ворот


• Система контроля для судового дизельного двигателя


• Управление котлом с солнечной панелью


• Система контроля температуры для нагревательного котла


• Управление раздвижной дверью


• Управление реверсивным электроприводом


• Определение направления вращения


• Регулирование скорости вращения с помощью ШИМ


• Управление светофором


• Система слежения за солнцем для солнечной батареи


• Управление ленточным транспортером


• Управление освещением через сеть интернет

Характеристики:

• Напряжение питания: 24 В/ 850 мА


• Переключатели для имитации дискретных сигналов – 6 шт.


• Переменные резисторы для имитации аналоговых сигналов 0-10В/ 10 мА – 2 шт.


• Потенциометр для имитации датчика серии BERO (генератор частоты до 5 кГц) – 1 шт.


• Светодиодные индикаторы состояния выходов – 6 шт.


• ИК-приемник – 1 шт.


• Размеры (ШхГхВ): 330х170х125 мм


• Вес: 1,7 кг

Комплект поставки:

• Стойка управления ПЛК-AC500 c контроллером ABB AC500-eCo PM564, питание 24 В – 1 шт.


• USB-FLASH  c программном обеспечением для разработки программ для ПЛК ABB серии AC500 – 1 шт.


• Кабель для программирования ПЛК D-Sub/USB, 3 м – 1 шт.


• Блок питания 230В AC/24В DC – 1 шт.


• Пульт управления ИК – 1 шт.


• Контрольные карты 110х81 мм, ламинированные – 45 шт.


• USB-FLASH с 45 учебными заданиями и примерами решений в среде CoDeSys (Английски) – 1 шт.


• Руководство по работе с оборудованием – 1 шт.
