Описание товара Компактная модель сортировочной линии с транспортером

Компактная модель сортировочной линии с транспортером




Автоматические сортировочные линии используются в почтовой отрасли и промышленной логистике.

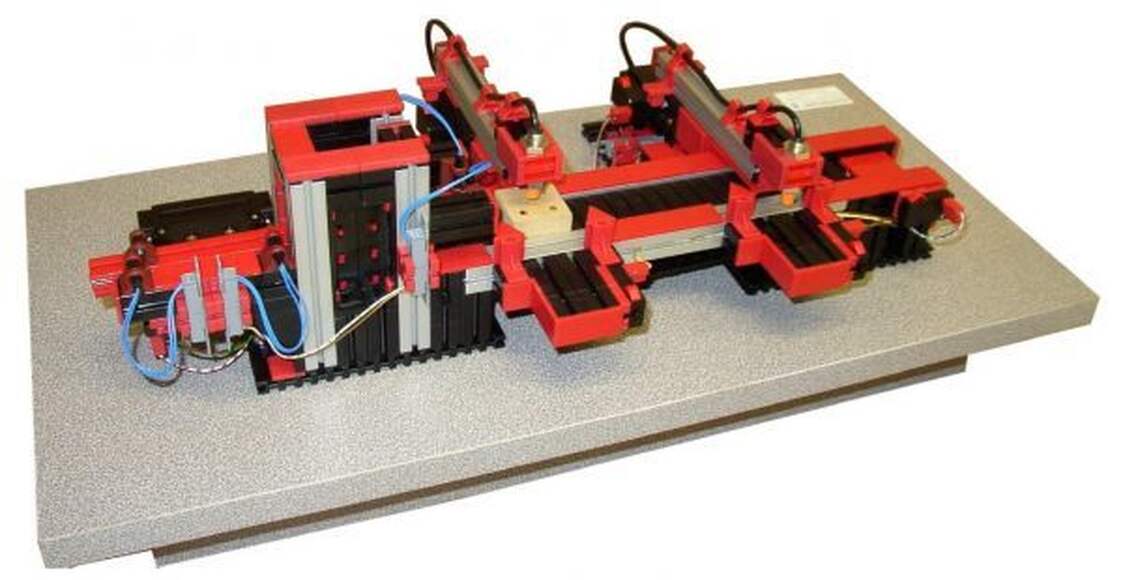

Модель демонстрирует принцип работы автоматической сортировочной линии, которая состоит из накопителя для посылок со встроенным толкателем, одного ленточного транспортера, двух толкателей с электроприводом и трех участков выгрузки.


Цикл сортировки начинается с выталкивания посылки из накопителя на ленту транспортера, по которой она перемещается до участка, где магнитоуправляемые контакты считывают код с посылки. После этого она перемещается транспортером к соответствующему участку выгрузки и сталкивается с ленты с помощью толкателя №1 или №2. Цикл работы повторяется до тех пор, пока из накопителя не будут выгружены все посылки.


Для кодирования посылки используются миниатюрные магниты. Положение посылки на ленте транспортера определяется с помощью бесконтактных индуктивных датчиков. Очередь в накопителе организована по принципу FIFO.




Датчики:




















1. Индуктивный бесконтактный датчик - 2 шт.
2. Mагнитоуправляемый контакт (геркон) - 4 шт.
3. Электромеханический переключатель - 7 шт.

Исполнительные устройства:




















1. Нереверсивный электромотор - 1 шт.
2. Реверсивный электромотор - 3 шт.
3. Светодиод - 1 шт.

Требования к системе управления:















1. Цифровые входы - 13 шт.
2. Цифровые выходы - 8 шт.



Комплект поставки:





  1. Разъем Sub-D 37;

  2. Схема подключения;

  3. Принципиальная схема;

  4. Описание датчиков;

  5. Инструкция;

  6. Имитация изделия;

  7. Комплект запасных частей.




Модель поставляется в собранном виде. Система управления в комплект не входит!
