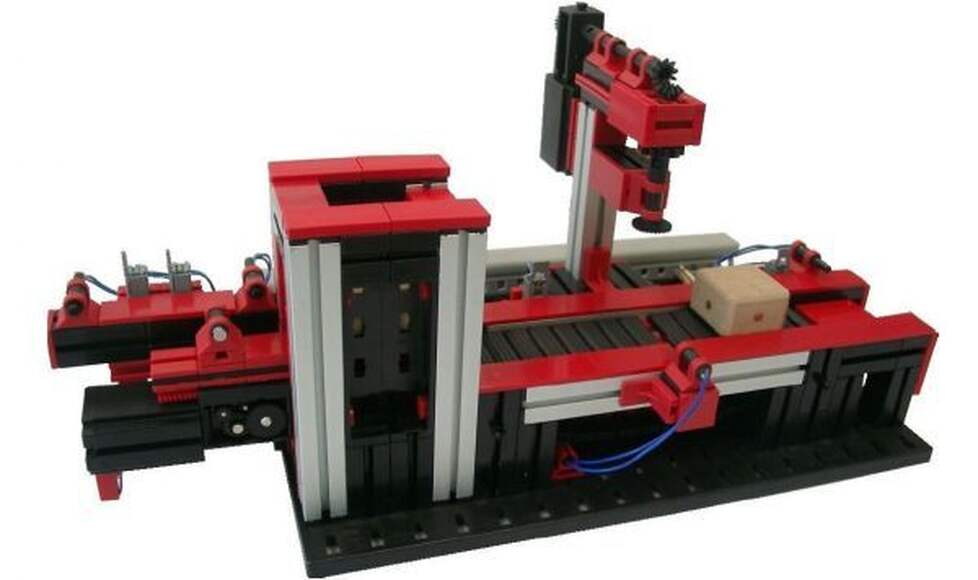

Компактная модель гибкой производственной линии с одним постом обработки

Модель состоит из конвейера, накопителя с толкателем для заготовок и обрабатывающего центра.

На первом этапе заготовки, загруженные в накопитель, последовательно выталкиваются толкателем на ленту конвейера. Затем конвейер перемещает заготовки на участок обработки. Обрабатывающий центр выполняет обработку изделия и после завершения работы готовое изделие перемещается на участок выгрузки.

Датчики:

• Mагнитоуправляемый контакт (геркон)  - 5 шт.


• Электромеханический переключатель - 1 шт.

Исполнительные устройства:

• Нереверсивный мотор - 2 шт.


• Реверсивный мотор - 1 шт.

Требования к системе управления:

• Цифровые входы - 6 шт.


• Цифровые выходы - 4 шт.

Интерфейс - 24-разъемное соединение.

Комплект поставки:

• Разъем Sub-D 37


• Схема подключения


• Принципиальная схема


• Описание датчиков


• Инструкция


• Заготовка


• Комплект запасных частей.

Модель поставляется в собранном виде, готовой к подключению ПЛК.

Система управления в комплект не входит!
