Описание товара Proto Shield

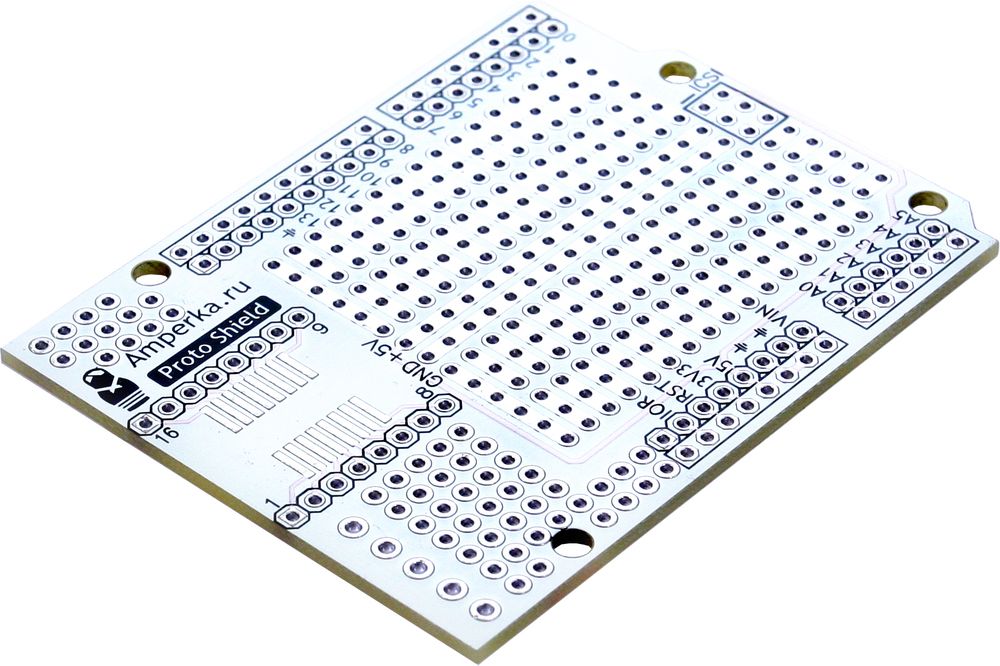

Proto Shield

Не нашли готовой платы расширения Arduino для своего проекта? Сделайте свою. Разместите необходимые компоненты в отверстиях Proto Shield и припаяйте. Для соединения с Arduino используйте штырьковые соединители или сквозные контактные колодки.

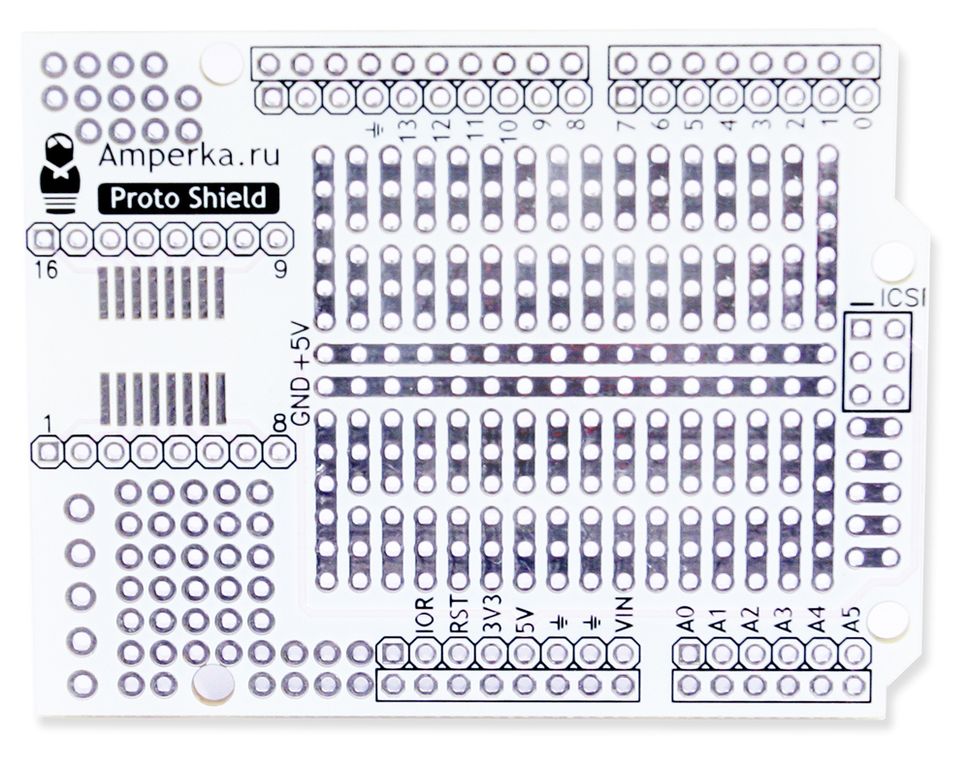

По расположению отверстий и геометрии плата полностью совпадает со стандартом Arduino Rev3. Отверстия расположены с традиционным шагом 2,54 мм. Все пины Arduino продублированы соседними отверстиями, чтобы к ним было проще подключиться.

Посередине мы провели общие шины питания и земли. А большую часть отверстий объединили в группы по 3 пина. Всё это сводит к минимуму количество проводов-перемычек при сборке схемы.

На плате мы также разместили площадку для поверхностного монтажа микросхем и 5 отверстий с шагом 3,5 мм для монтажа клеммников.

Proto Shield производится компанией Амперка.
