Описание товара Модуль подтяжки (Troyka-модуль)

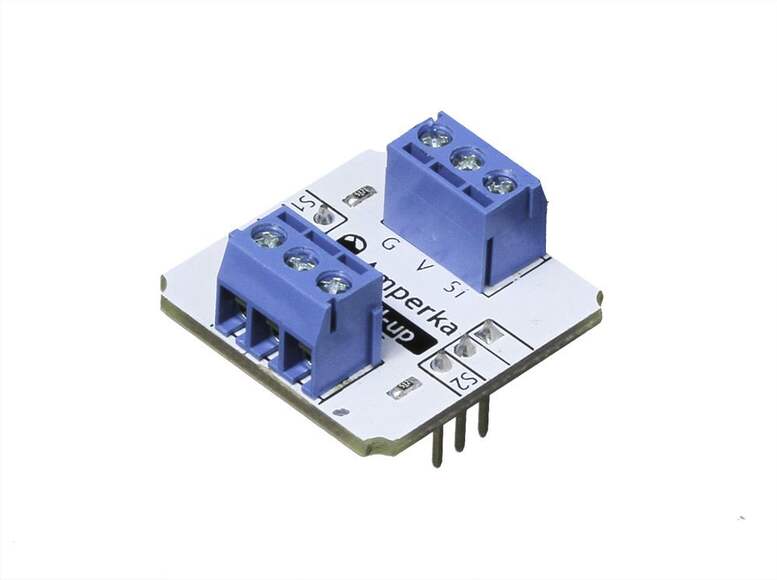

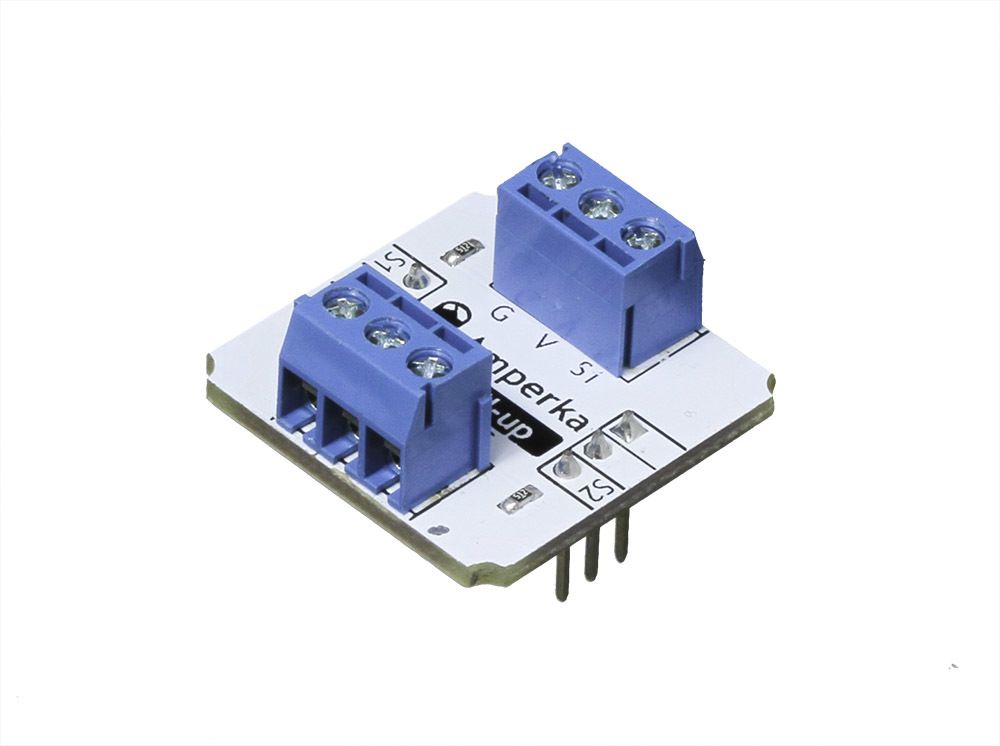

Модуль подтяжки (Troyka-модуль)

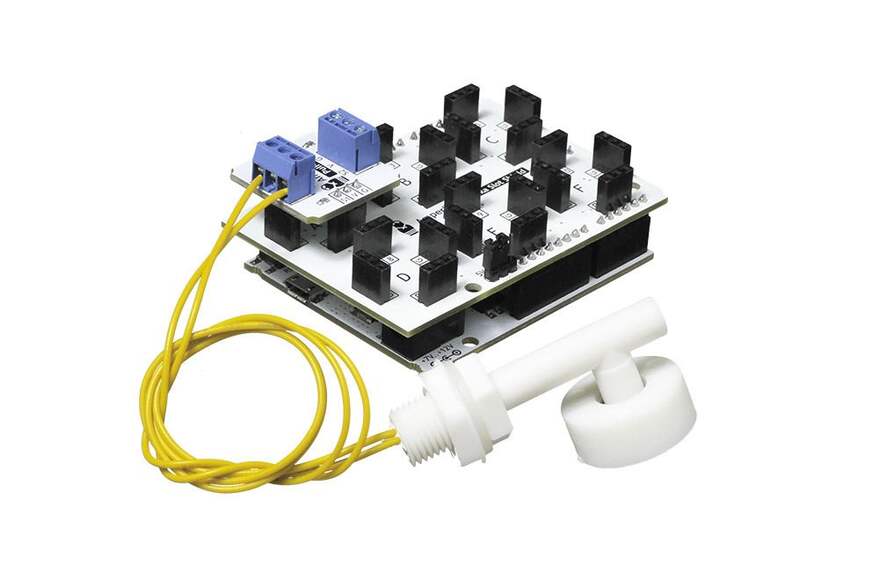

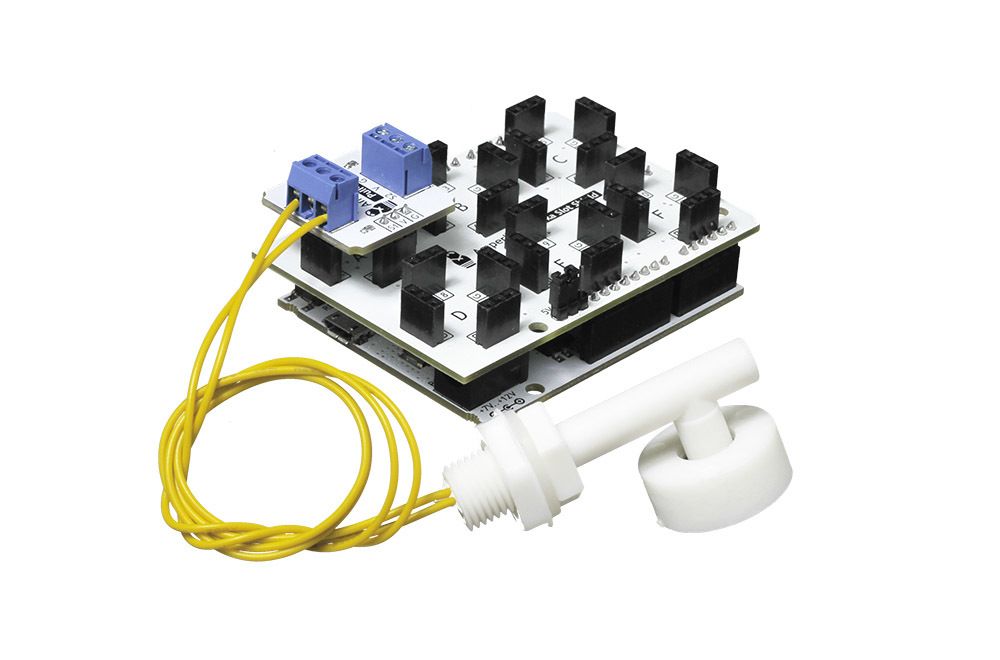

Подключить корпусную кнопку, геркон, датчик уровня воды или термометр 18B20 к управляющей плате не так уж и сложно. Берёте макетку, добавляете резисторы, разъёмы или клеммы и соединяете всё это пучком проводов. Или просто подключите через Troyka Pull Up.

На борту модуля два клеммника для подключения внешних сенсоров и подтягивающие резисторы на 5 кОм.

Принцип работы

При подключении сенсоров, работающими на разрыв цепи — тактовых кнопок или герконов — возникают проблемы. При разомкнутых контактах, вся цепь превращается в одну антенну и ловит сигналы «из воздуха». Для устранения помех в схему подключения добавляются резисторы.

Модуль принимает на вход один или два цифровых сигнала с внешних сенсоров и подтягивает полученные сигналы через встроенные резисторы к питанию. В итоге на выходе платы те же сигналы, притянутые к шине питания.

Подключение

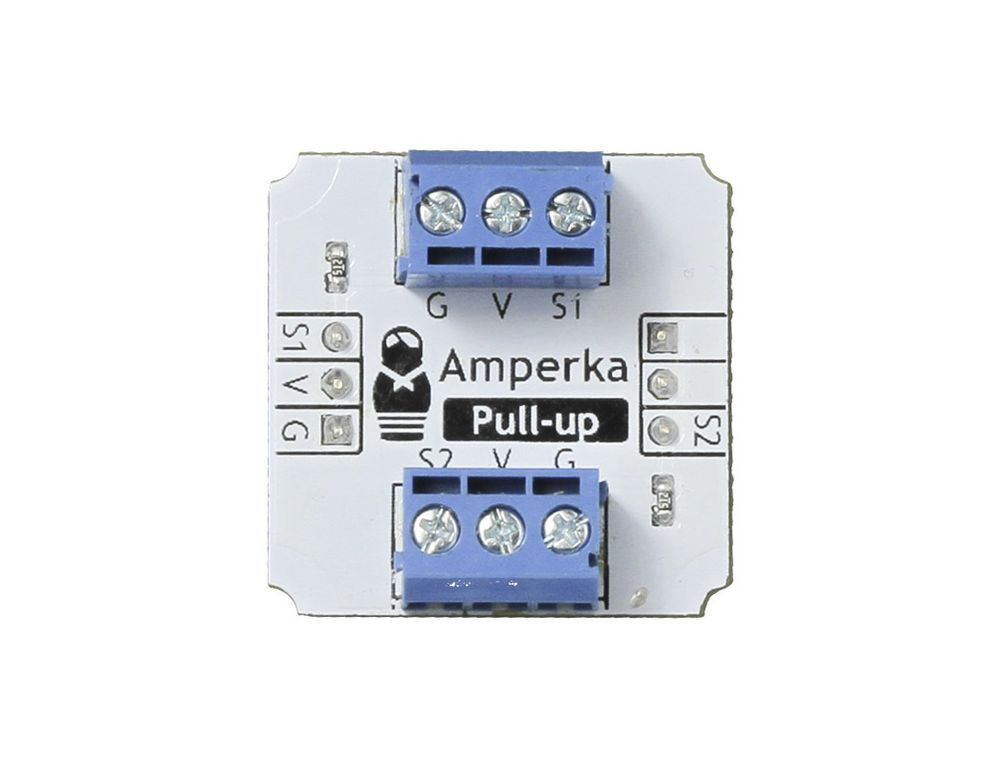

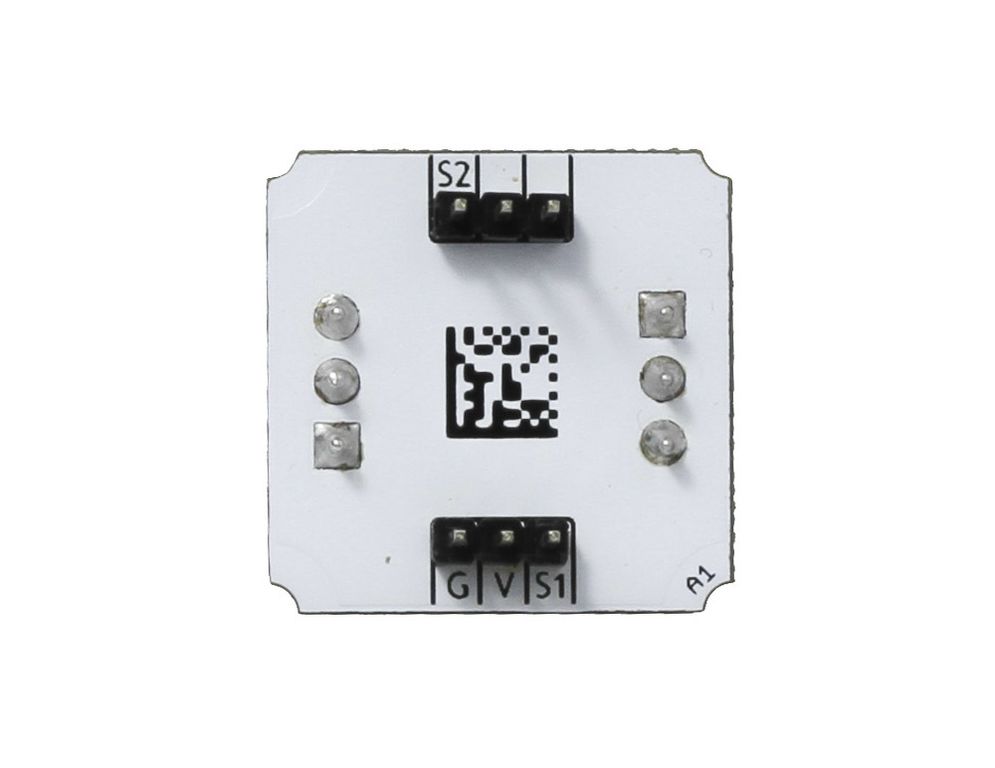

На модуле выведено две группы Troyka-контактов:

Первая группа

• Сигнальный (S1) — цифровой сигнал первого канала с подтяжкой к питанию. Подключите к цифровому пину микроконтроллера.


• Сигнальный (V) — подключите к питанию микроконтроллера.


• Земля (G) — подключите к земле микроконтроллера.

Вторая группа

• Сигнальный (S2) — цифровой сигнал второго канала с подтяжкой к питанию. Подключите к цифровому пину микроконтроллера.

Для подключения сенсоров на модуле выведены два клеммника:

Первый канал

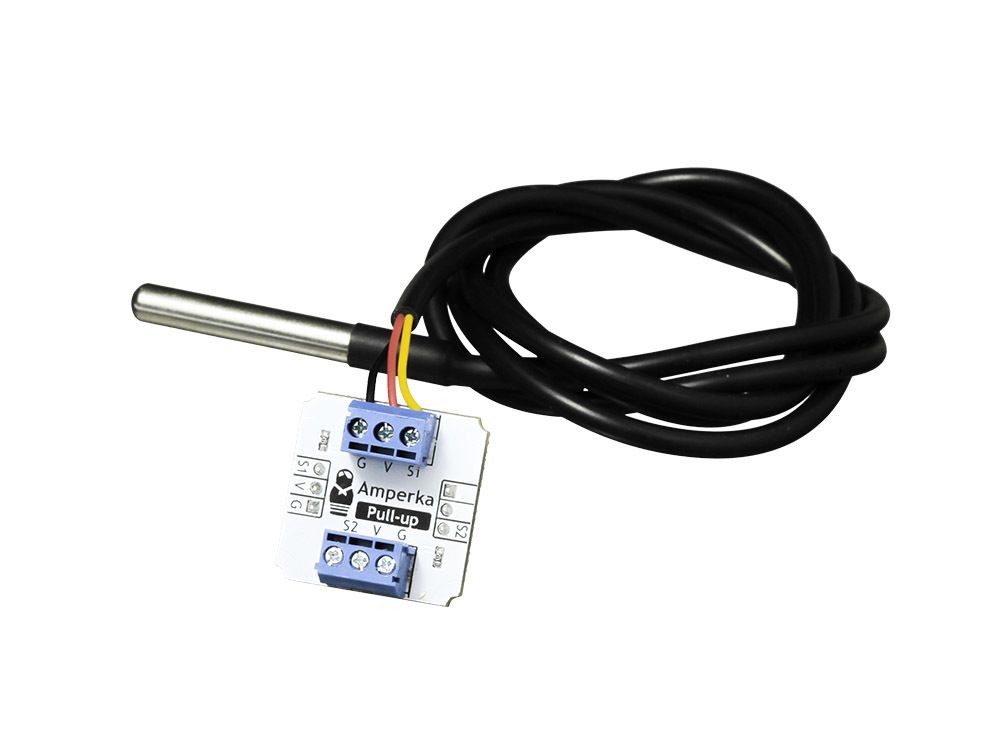

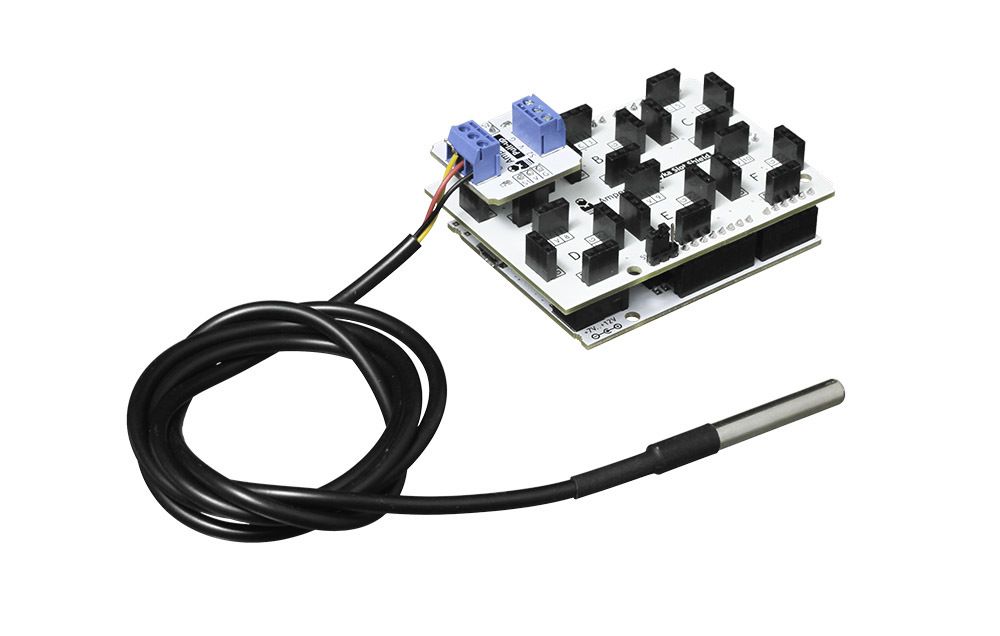

• Сигнальный (S1) — контакт подключения цифрового сигнала сенсора. Подключите к одному из контактов кнопки или геркона. При использовании датчика температуры 18B20 подключите к сигнальному пину сенсора.


• Питание (V) — питание сенсора. Для кнопок и герконов не используется. При использовании датчика температуры 18B20 подключите к питанию датчика.


• Земля (G) — земля сенсора. Подключите ко второму контакту кнопки или геркона. При использовании датчика 18B20 подключите к земле сенсора.

Второй канал

• Сигнальный (S1) — контакт подключения цифрового сигнала сенсора. Подключите к одному из контактов кнопки или геркона. При использовании датчика температуры 18B20 подключите к сигнальному пину сенсора.


• Питание (V) — питание сенсора. Для кнопок и герконов не используется. При использовании датчика температуры 18B20 подключите к питанию датчика.


• Земля (G) — земля сенсора. Подключите ко второму контакту кнопки или геркона. При использовании датчика 18B20 подключите к земле сенсора.

При подключении к Arduino или Iskra JS используйте Troyka Shield. А если хотите избавится от лишних проводов — возьмите Troyka Slot Shield.

Комплектация

• 1× плата-модуль


• 2× трёхпроводных шлейфа

Характеристики

• Напряжение питания: 3.3–5 В


• Интерфейс на вход: цифровой сигнал с сенсора (колодки под винт)


• Интерфейс на выход: цифровой сигнал с подтяжкой к питанию (Troyka-контакты)


• Количество каналов: 2


• Сопротивление стягивающих резисторов: 5,1 кОм


• Габариты: 25,4×25,4 мм
