Принтеры печатных плат Voltera

ПРИНТЕРЫ ПЕЧАТНЫХ ПЛАТ VOLTERA позволяют за время урока создать работающее электронное устройство, подготовленное для полноценной эксплуатации и тестирования возможностей его применения.  На основании gerber файлов установка рассверливает отверстия под ножки компонентов, после чего методом 3D печати наносит токопроводящее чернила на подложку и запаивает установленные компоненты.

При нанесении чернил на подложку без нагрева становится возможной печать дорожек на гибких полимерных основаниях, что значительно расширяет спектр и функционал производимых устройств.  Данные системы широко применяются в мелкосерийном прототипировании специалистами всего мира, в том числе инженерами таких организаций как NASA

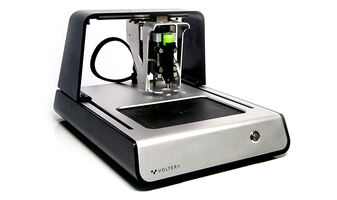

Voltera представляет собой систему прямой печати электрических схем и позволяет пройти весь путь по изготовлению прототипа печатного узла, начиная с создания печатной платы и заканчивая монтажом компонентов на нее. В основе этого комплекса лежит уникальный принтер, который позволит вам создавать качественные двухсторонние печатные платы прямо в учебной аудитории или на рабочем месте. Уникальная система прототипирования и удобное в освоении программное обеспечение позволяют без особого труда сделать качественные печатные узлы. Принтер производит печать специальными чернилами. В их состав входят высокопроводящие нанокомпоненты серебра, которые являются основой для создания готовых печатных плат

Решение задач

• Аддитивное образование
• Навык создания электрических схем, трассировки печатных плат
• Быстрое создание работающего прототипа электронного устройства на основе печатных плат в короткие сроки на местах
• Применение навыков в реальных кейсах, например, в профессии конструктор радиоэлектронной аппаратуры.

Принцип работы
Токопроводящие чернила наносятся на основание из текстолита методом 3D-печати (FDM), после чего отверждаются нагревом рабочего стола и мы получаем печатную плату, готовую к монтажу компонентов. Рабочее поле имеет в себе нагревающийся слой, который и производит оплавление припоя, а цветовые индикаторы показывают текущее состояние поверхности и степень ее нагрева, что в целом позволяет собрать плату поверхностного монтажа (SMT) без ручной пайки компонентов

Применение
Подобные системы широко применяются в мелкосерийном прототипировании и отладке плат специалистами со всего мира, а непосредственно Voltera V-One применяется в том числе инженерами компании NASA.

Какие печатные платы можно изготавливать
На данной установке возможно изготовление как печатных плат для технологии поверхностного монтажа (SMT), так и по технологии выводного монтажа через сквозные отверстия (THT/DIP). Платы, подготовленные для выводного монтажа, изготавливаются с использованием сверлильной головки. После этого, получившиеся отверстия омедняются посредством заклепок (идут в комплекте поставки вместе с заклепочным инструментом). Такие заклепки позволяют не только использовать выводные компоненты, но и также изготавливать переходные отверстия. Таким образом возможно изготовление односторонних и двухсторонних SMT и THT/DIP печатных узлов

Особенности рабочего процесса
Программное обеспечение позволяет изменять возможные ошибки в процессе работы. К примеру, если оператор увидит, что какая-либо из контактных площадок или дорожек нуждается в повторном нанесении токопроводящих чернил, или паяльной пасты, то можно легко выделить отдельную контактную площадку или дорожку в окне программного обеспечения и повторно нанести на нее чернила или паяльную пасту. Если же после печати обнаружится ошибка в проводящем рисунке, то можно будет легко стереть рисунок салфеткой до отверждения, ведь изначально чернила имеют пастообразную форму и наносятся при комнатной температуре


Для работы необходимы:

• Компьютер с операционной системой Windows/OSx/Linux

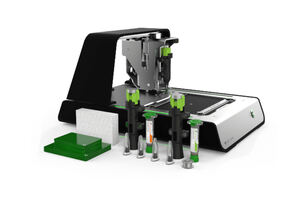

• Принтер печатных плат с расходными материалами
• Программное обеспечение для проектирования печатных плат и работы с принтером Voltera V-One.

Все это оборудование легко помещается на одно рабочее место ученика.
