Описание товара Комплект учебно-лабораторного оборудования «Мехатроника. Секция сортировки, паллетирования и хранения»

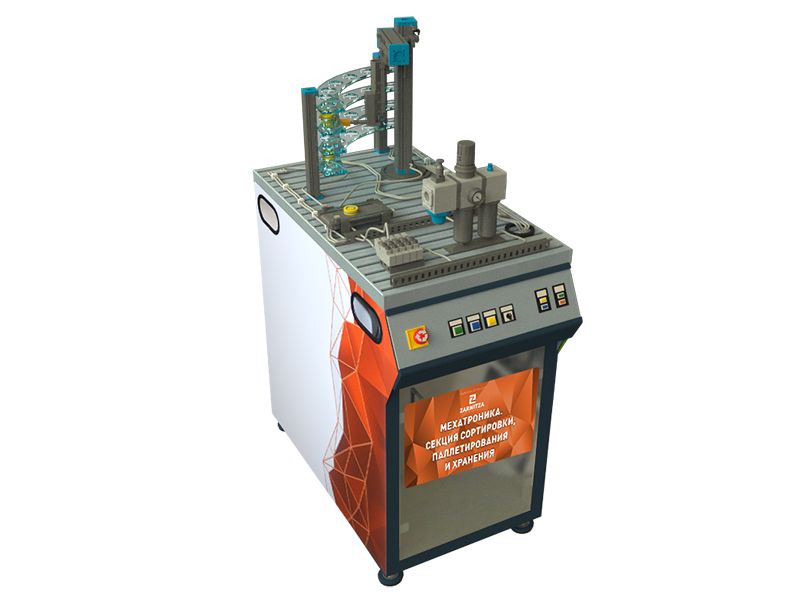

Комплект учебно-лабораторного оборудования «Мехатроника. Секция сортировки, паллетирования и хранения»
Комплект представляет собой набор модулей и секций, предназначенных для моделирования работы автоматизированных производственных линий и конвейеров различных конфигураций. Станция складирования принимает и выдает заготовки. Поступающие заготовки различаются по цвету и распределяются в свободные ячейки соответствующего стеллажа.
Станция оснащена тремя стеллажами, каждый из которых используется для хранения 6 красных, 6 серых и 6 черных деталей. Детали перемещаются с помощью пневматического схвата. Линейное перемещение схвата выполняется линейным цилиндром. Поворотное движение выполняется электрическим сервоприводом со встроенным контроллером. Возвратно-поступательное движение подъема (опускания) осуществляется линейной электрической осью со встроенным контроллером.
Управление станцией осуществляется с помощью программируемого логического контроллера (ПЛК).
Возможны варианты поставки с оснащением станции контроллерами следующих типов:
- Siemens S7-300.
- Siemens S7-1500.
- Siemens Logo!.
Питание осуществляется от однофазной сети переменного тока. Напряжение сети питания 220 В, частота 50 Гц (+/- 1Гц). Допускается подключать только к розетке с заземлением. Розетка соответствует типу "ЕВРО", степень защиты не хуже IP20. Розетка должна быть рассчитана на напряжение 220 В, номинальный ток 16 А.
Базовая комплектация:
Станция складирования в сборе | 1 |
Программное обеспечение | 1 |
Набор заготовок (24 шт.) | 1 |
Монтажный комплект | 1 |
Комплект соединительных проводов и кабелей | 1 |
Дополнительная комплектация:
Мехатроника. Секция выдачи | 1 |
Мехатроника. Секция сортировки и накопления | 1 |
Мехатроника. Секция сборки | 1 |
Мехатроника. Секция переноса | 1 |
Мехатроника. Секция сортировки и распределения | 1 |
Компрессор сжатого воздуха 6 атм. | 1 |
Дополнительное оборудование и программное обеспечение (ПО):
- Мехатроника. Секция выдачи.
- Мехатроника. Секция сортировки и накопления.
- Мехатроника. Секция сборки.
- Мехатроника. Секция переноса.
- Мехатроника. Секция сортировки и распределения.
Комплект поставки:
- Станция складирования в сборе.
- Программное обеспечение (на электронном носителе).
- Набор заготовок (24 шт.).
- Монтажный комплект (инструменты, стяжки).
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации.
*Для работы станции необходим источник сжатого воздуха с давлением не менее 4 атм. или компрессор (приобретается отдельно).
