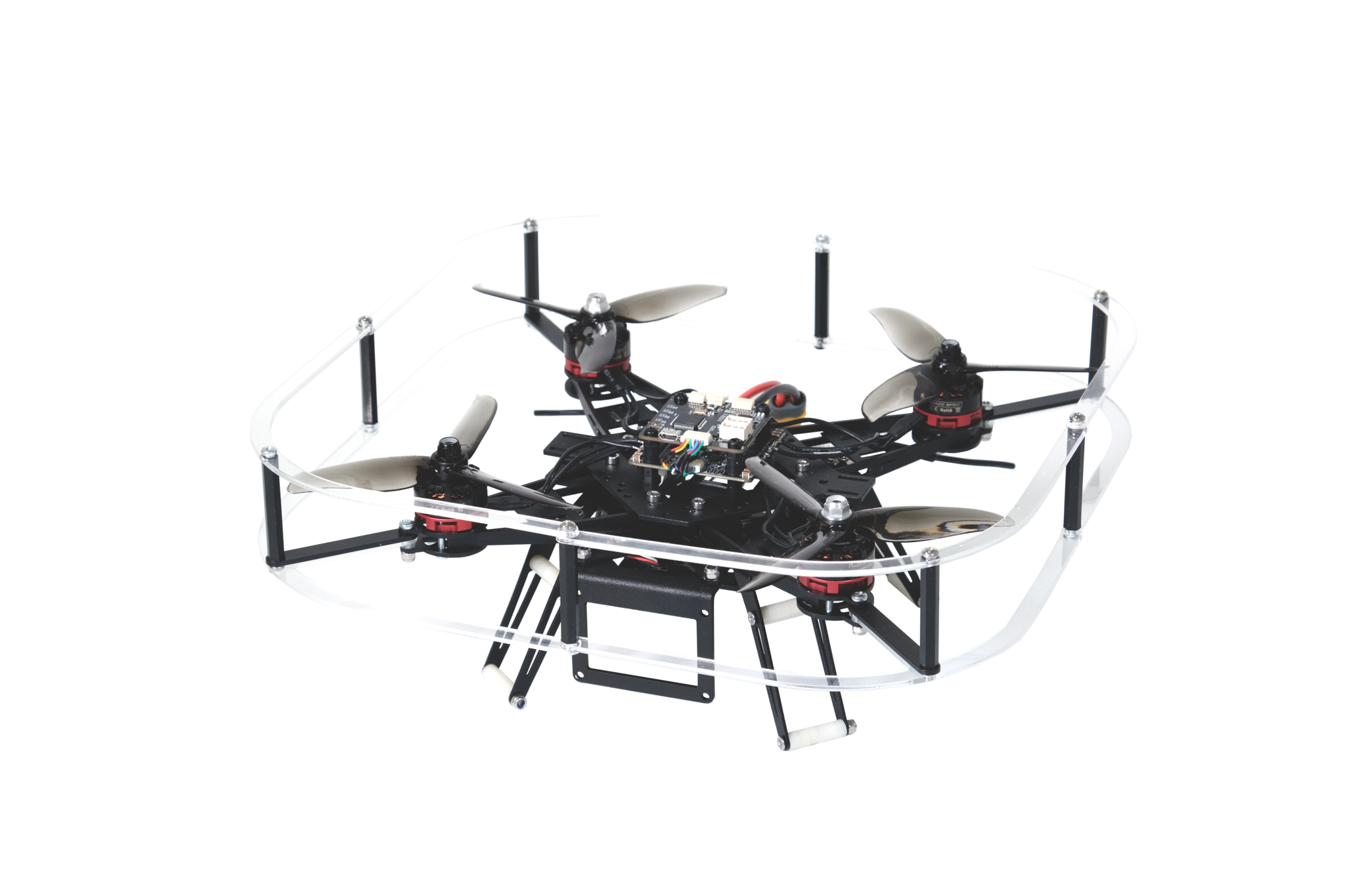

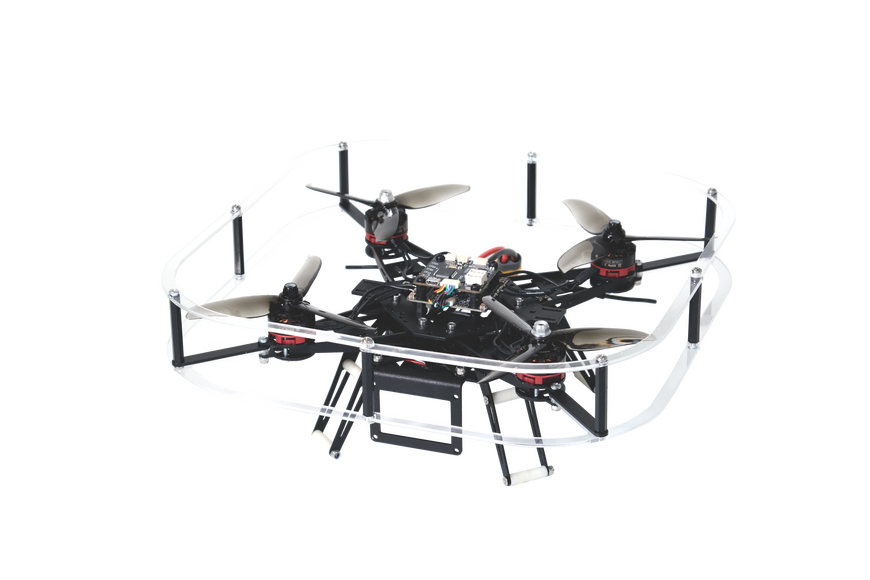

Описание товара Конструктор учебного квадрокоптера ARA EDU. "Программируемые БПЛА"

Конструктор для сборки модульного квадрокоптера, предназначенного для разработки программируемой модели квадрокоптера, оснащенного встраиваемым модулем программируемого контроллера, интегрируемым одноплатным микрокомпьютером и встраиваемым модулем технического зрения. Функциональные возможности данной модели перекрывают собой возможности преджествующих моделей в данной линейке.
Комплект предназначен для разработки моделей программируемых квадрокоптеров, автономно ориентирующихся на соревновательном полигоне со специализированной графической разметкой для локализации положения квадрокоптера.

Отличительная особенность данной линейки наборов заключается в возможности расширения функциональных возможностей БПЛА за счет применения аппаратно-программных модулей, входящих в состав образовательных робототехнических наборов, широко применяемых при оснащении учебных заведений по национальным проектам.
В состав комплекта входит унифицированная аппаратно-программная платформа на базе программируемых модулей полетного контроллера ARA-FC и контроллера BLDC моторов ARA-ESC, обладающих аппаратной и программной совместимостью с линейкой модулей AppliedRobotics с интегрированной последовательной коммуникационной шиной AR-DXL. Таким образом, обеспечивается преемственность устройств и технологий, используемых при разработке БПЛА и наземных робототехнических систем. Благодаря этому в рамках образовательного процесса становится возможным комбинировать различные технические решения и реализовывать междисциплинарные проекты.

Состав комплекта и технические характеристики:

Полетный контроллер ARA-FC - 1 шт
Режимы работы: Стабилизации по угловой скорости (Acro), Стабилизации по углу (Stable), Удержанию по углу и высоте (AltHold), Движения по заданной траектории с использованием gps и магнитометра (Nav), Возможность реализации пользовательских режимов управления.
Возможность осуществления посадки по визуальным меткам (автономные полеты по Aruco меткам, в том числе и на движущиеся объекты), удержания высоты на основе данных с лазерного дальномера, удержания положения по оптическому датчику скорости, удержания курса по датчику магнитного поля, следования за объектом с учетом данных получаемых с видео модуля.
Тактовая частота процессора - 168 МГц
Встроенная память процессора - 1 Мб
Оперативная память процессора - 192 Кб
Встроенный Гироскоп, акселерометр, магнитометр и барометр
Разъем MicroSD - 1 шт
Разъем 3pin - 2 шт

Плата управления моторами (4в1) ARA-ESC
Режимы работы: Управление по мощности PWM, Измерение и управление по скорости вращения, Режим управления щеточным мотором (задействованы только 2 обмотки), измерение тока с точностью не менее 0.1A, измерения напряжения с точностью не менее 0.01V, динамического реверсивного вращения
Тактовая частота встроенного микроконтроллера - 48 МГц
Встроенная память микроконтроллера - 64 Кб

Модуль геопозиционирования - 1 шт
Модуль оптической стабилизации - 1 шт
Универсальный вычислительно-коммуникационный контроллер со встроенной камерой - 1 шт
Модуль технического зрения на базе одноплатного микрокомпьютера и интегрированной камеры - 1 шт
Модуль программируемой LED матрицы - 1 шт
Комплект моторов - 4 шт в комплекте
Комплект пропеллеров - 4 шт в комплекте
Комплект на базе пульта управления и радиопередачика - 1 шт
Аккумулятор - Li-Po 2200 мАч
Зарядное устройство - 1 шт
Комплект конструктивных элементов - 1 штПродолжительность полета - от 10 мин
Максимальная скорость полета - от 20 км/ч
Масса квадрокоптера в сборе - 640 г
Размеры квадрокоптера - 120х120х90 мм
