Описание товара Модуль для электронного конструктора Troyka Pad 1*2 (Troyka-модуль)

Troyka Pad 1*2 (Troyka-модуль)

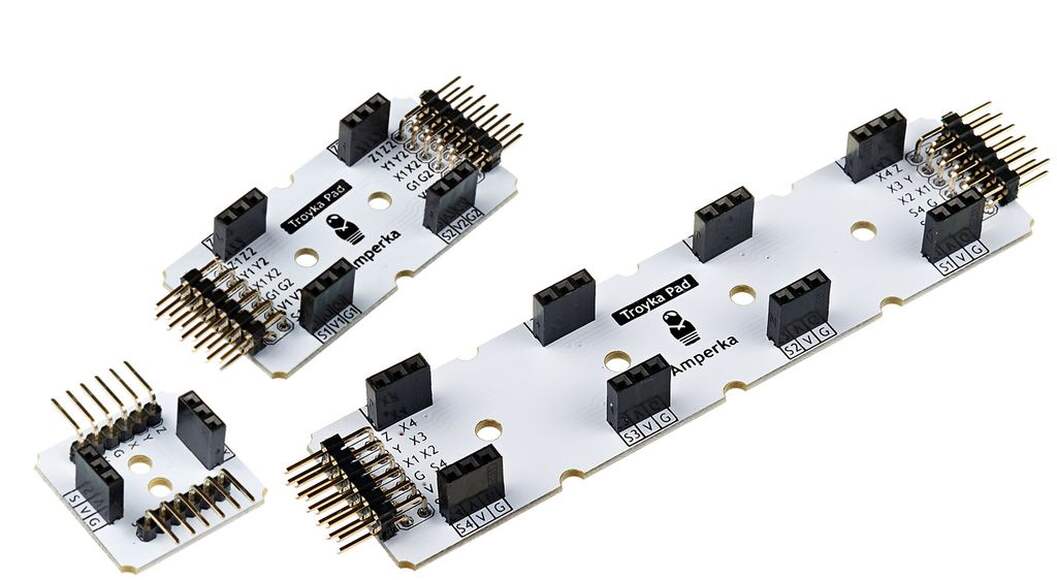

Смонтировать пару реле в электрощитке, прикрепить Bluetooth-модуль к роботу или собрать индикатор занятости переговорной помогут двухюнитовые Troyka Pad-ы.

Хаб предназначен для быстрого подключения отдельных одно- и двухюнитовых Troyka-модулей и создания цепей на общей шине.

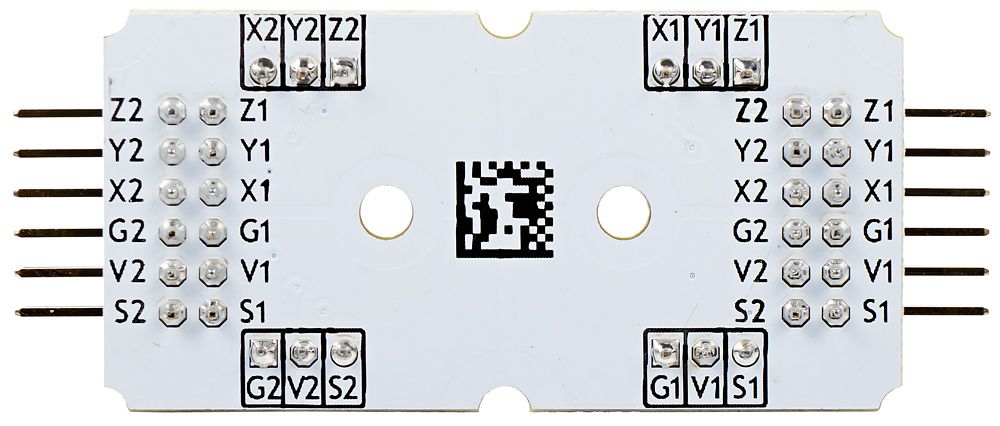

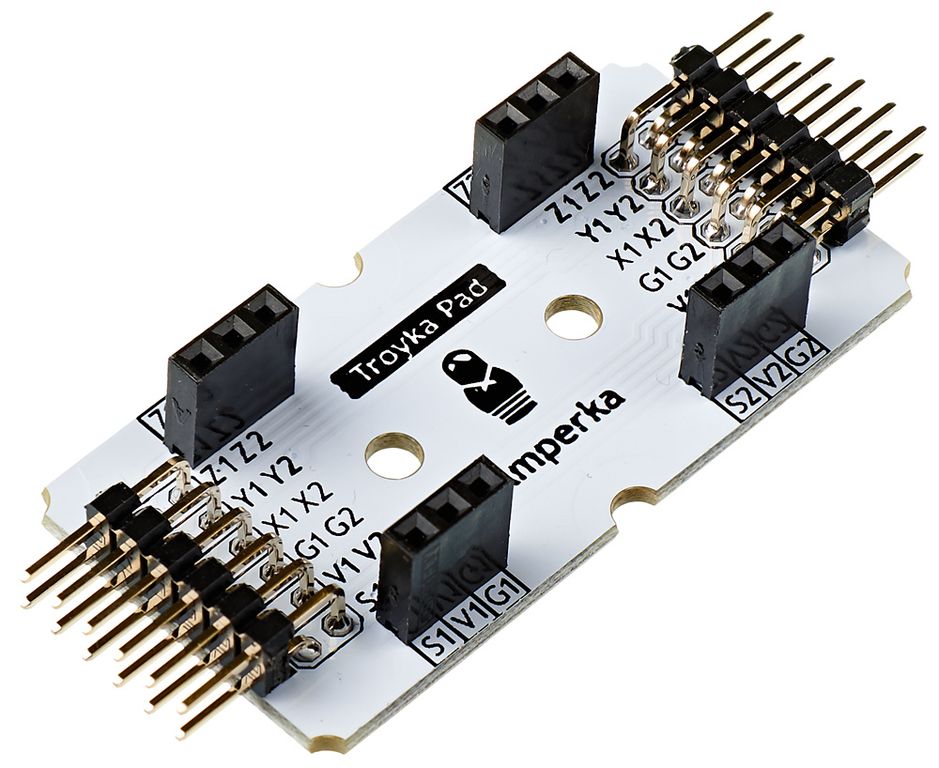

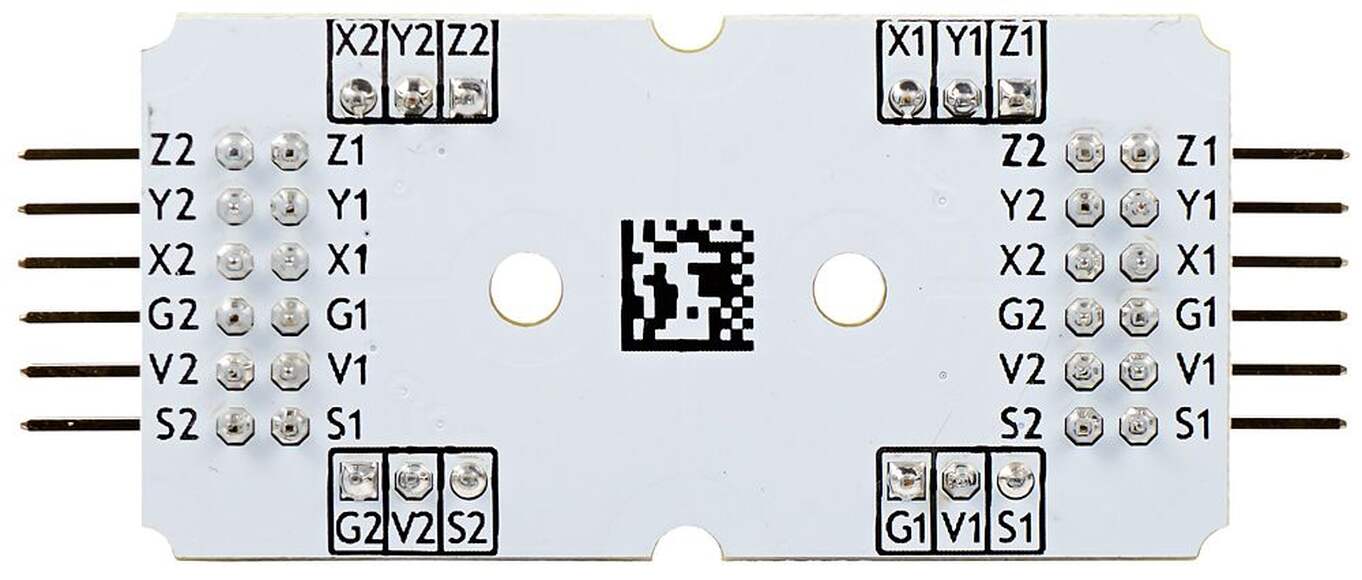

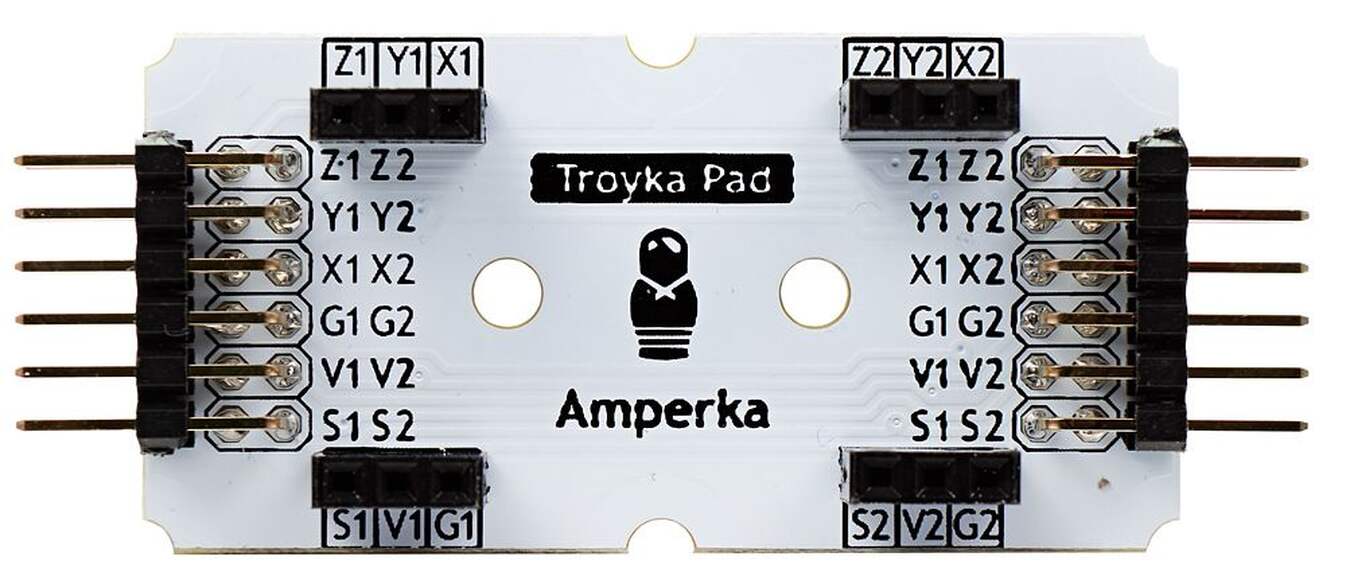

Мы вывели по двенадцать Г-образных пинов по обе стороны Troyka Pad-а. Шаг гребёнки 2,54 мм: их удобно коммутировать с платами расширений стандартными трёхпроводными шлефами, а можно соединять с контроллером напрямую — для этого подойдут соединительные провода «папа-мама».

Отдельные линии легко объединить в общую шину — для этого замкните пины джамперами.

Для надёжного крепления модулей предусмотрены два отверстия под винты М3 и угловые скругления радиусом 1,6 мм. Если модули не будут испытывать серьёзной физической нагрузки, можно обойтись и двухсторонним скотчем

Характеристики

• Габариты без учёта пинов: 50,8×25,4 мм


• Габариты с пинами: 62,4×25,4 мм


• Высота модуля: 11,0 мм
