Описание товара Линейный регулятор напряжения (Troyka-модуль)

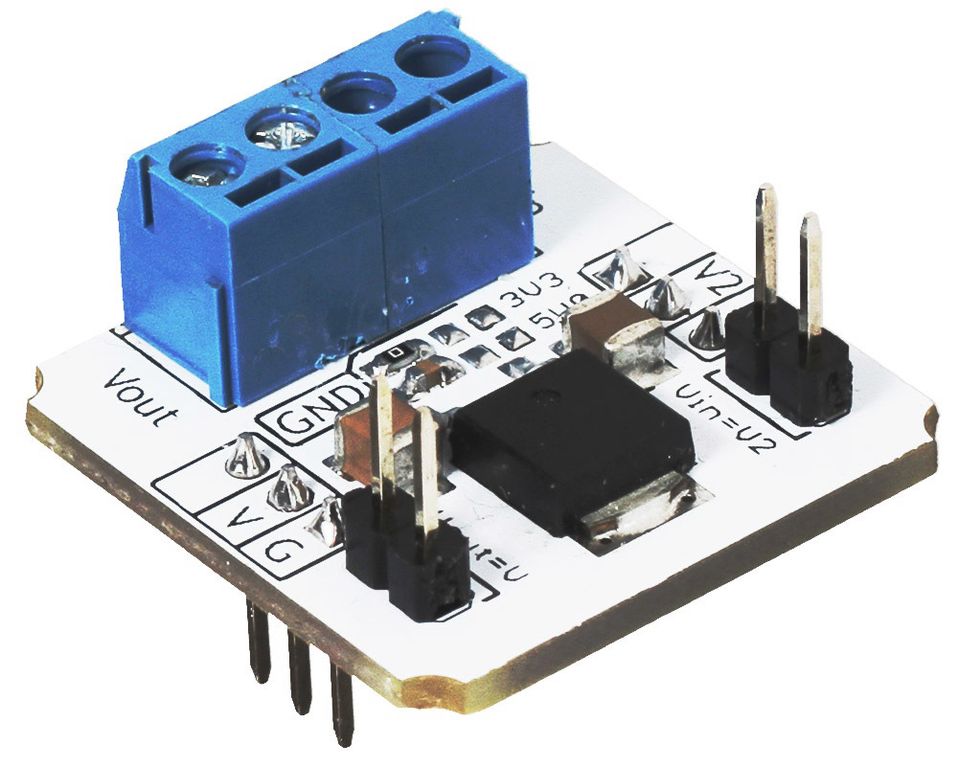

Линейный регулятор напряжения (Troyka-модуль)

Если вы хотите подключить любимый одноплатник, а под рукой только источник питания с высоким напряжением, линейный регулятор примет удар на себя и выдаст необходимое напряжение.

Преобразователь из линейки Troyka-модулей поможет запитать беспроводные модули с 3,3-вольтовой логикой,, например EPS8266 или nRF24L01+.

В чём фишка

Регулятор принимает входное напряжение от 4,4 до 20 В и преобразует его в 3,3 В. Остальная мощность рассеивается в виде тепла. В качестве радиатора выступает сам модуль.

Использование линейного преобразователя упрощает схему устройства и избавляет от помех — можно запитать чувствительные датчики.

Подключение

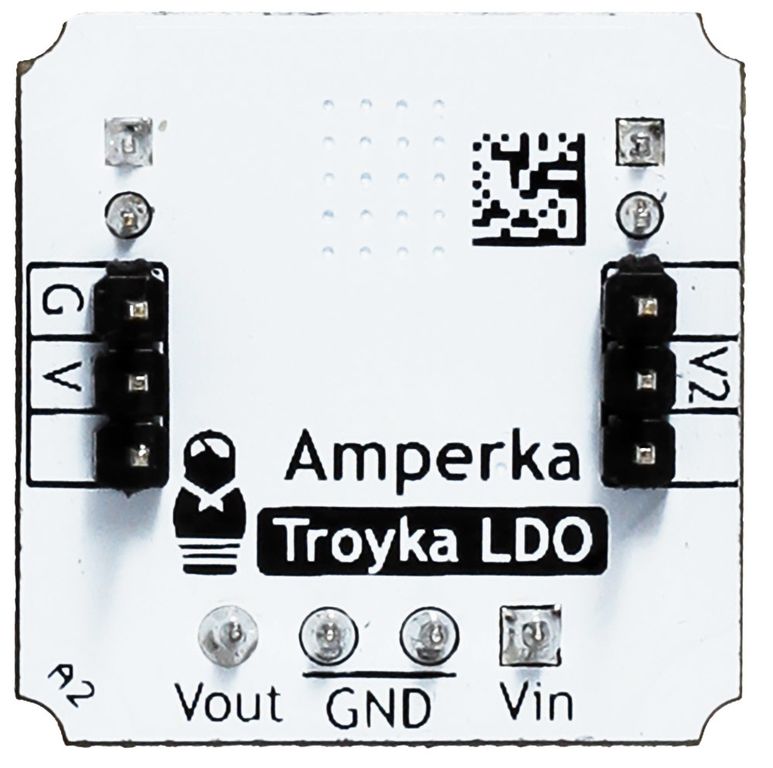

На модуле распаяны клеммники для внешнего питания и нагрузки:

• контакт Vin — пин входного напряжения. Подключите к плюсовому контакту источника питания.


• двойной контакт GND — общая земля. Подключите к минусовому контакту источника питания и земле нагрузки.


• контакт Vout — пин выходного напряжения. Подключите к питанию нагрузки.

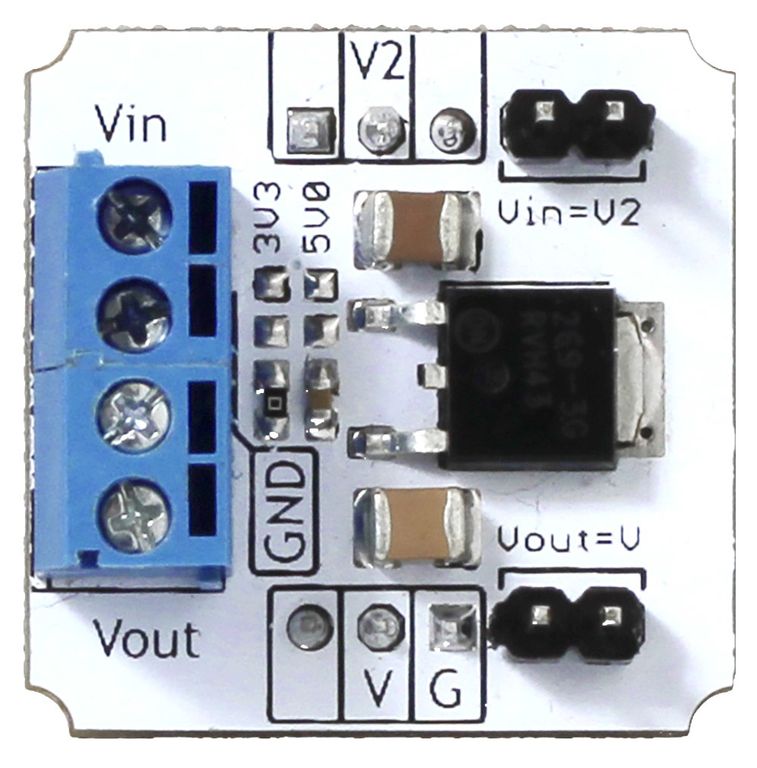

На модуле выведены две пары контактов для подключения через Troyka Slot Shield и макетную плату. Входное и выходное напряжение дублируется на Troyka-контакты при помощи джамперов.

Входное и выходное напряжение переключаются на Troyka-контактах установкой соответствующих джамперов.

Комплектация

• 1× плата-модуль


• 2× трёхпроводных шлейфа

Характеристики

• Чип: MC33269


• Входное напряжение: 4,4—20 В


• Выходное напряжение: 3,3 В


• Максимальный выходной ток: 800 мA


• Габариты: 25,4×25,4 мм
