Описание товара Силовой ключ v3 (Troyka-модуль)

Силовой ключ v3 (Troyka-модуль)

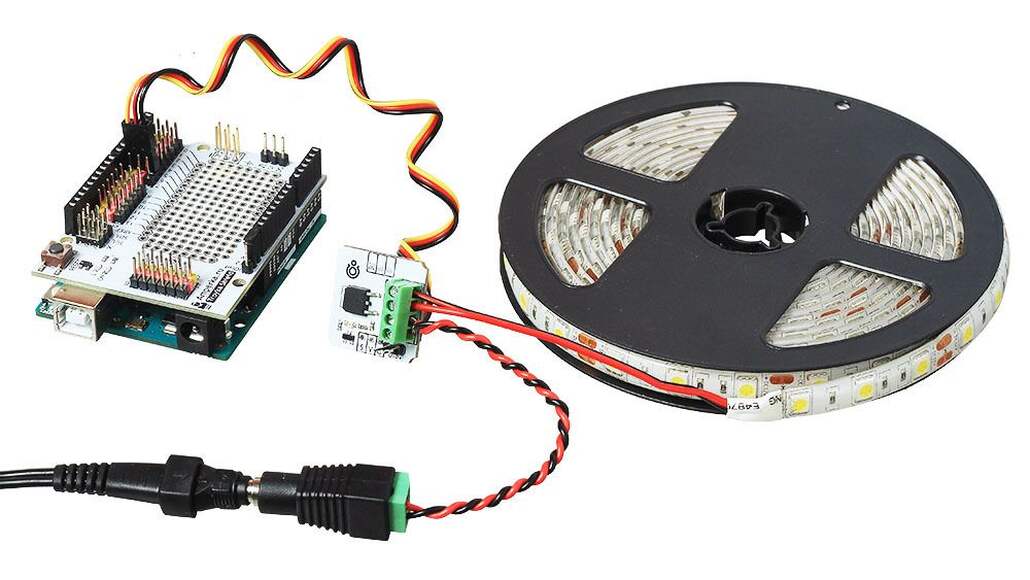

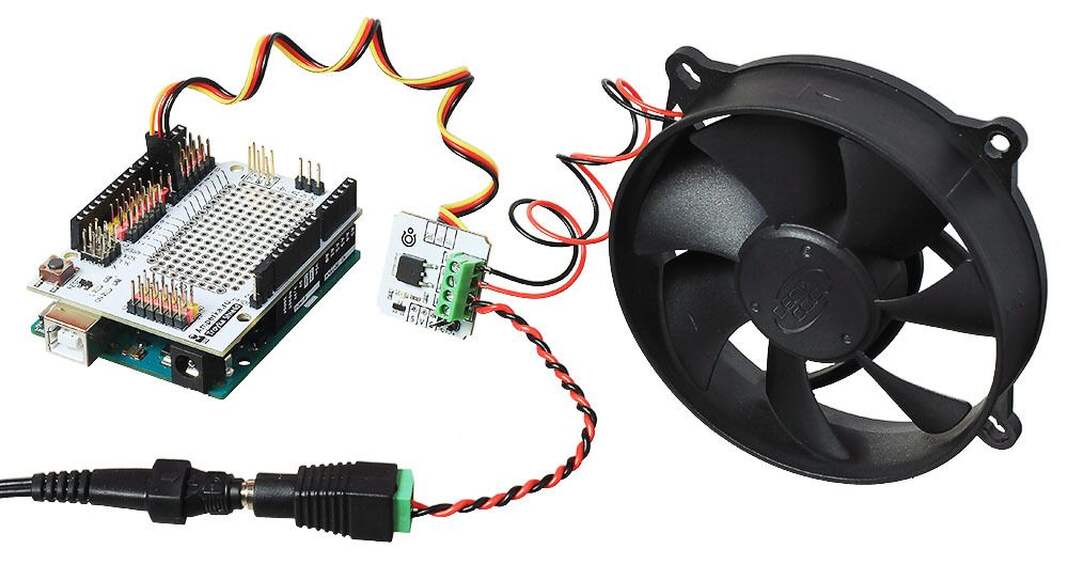

Силовой ключ на базе полевого транзистора с каналом N-типа подойдёт для коммутации цепей с большим постоянным током. Модуль пригодится для управления светодиодными лентами, погружной помпой в системе автополива, соленоидами или электродвигателями. N-channel MOSFET позволит вам не возиться с пайкой, макетной платой и необходимой обвязкой для работы полевого транзистора — всё уже собрано в виде готового Troyka-модуля.

У транзисторного ключа есть важное преимущество перед обыкновенным реле: вы сможете плавно управлять нагрузкой (яркостью светодиодов, скоростью электродвигателя и т. п.) с помощью ШИМ, а не просто включать-выключать питание.

Отличия N- и P-канальных силовых ключей

Силовые ключи на полевых транзисторах с переходом N- и P-типа решают похожие задачи, но у них отличается принцип управления нагрузкой.

• Силовой ключ на N-канальном транзисторе переключает минусовой контакт нагрузки, а для управления достаточно напряжения ТТЛ-схем. Этот вариант наиболее часто используется с Arduino и другими микроконтроллерами.


• В случае с P-канальным транзистором переключается плюсовой контакт нагрузки, но для управления нужны более высокие уровни напряжения. Поэтому мы выпускаем силовой ключ P-типа в виде Troyka-модуля, заточенного для Arduino, Raspberry Pi и других управляющих платформ.

Начинка и управление

Данный силовой ключ содержит полевой транзистор с N-каналом, который переключает плюсовой контакт нагрузки. Он управляется напряжением логического уровня 3,3–5 В и совместим с любым контроллером.

При логическом нуле на управляющем контакте ключ разомкнут. При подаче логической единицы ключ замыкается, и через транзистор начитает протекать ток. На модуле силового ключа присутствует светодиод для индикации состояния: он горит при открытом транзисторе и гаснет при закрытом. При использовании ШИМ-сигнала яркость светодиода пропорциональна коэффициенту заполнения ШИМ.

Подключение

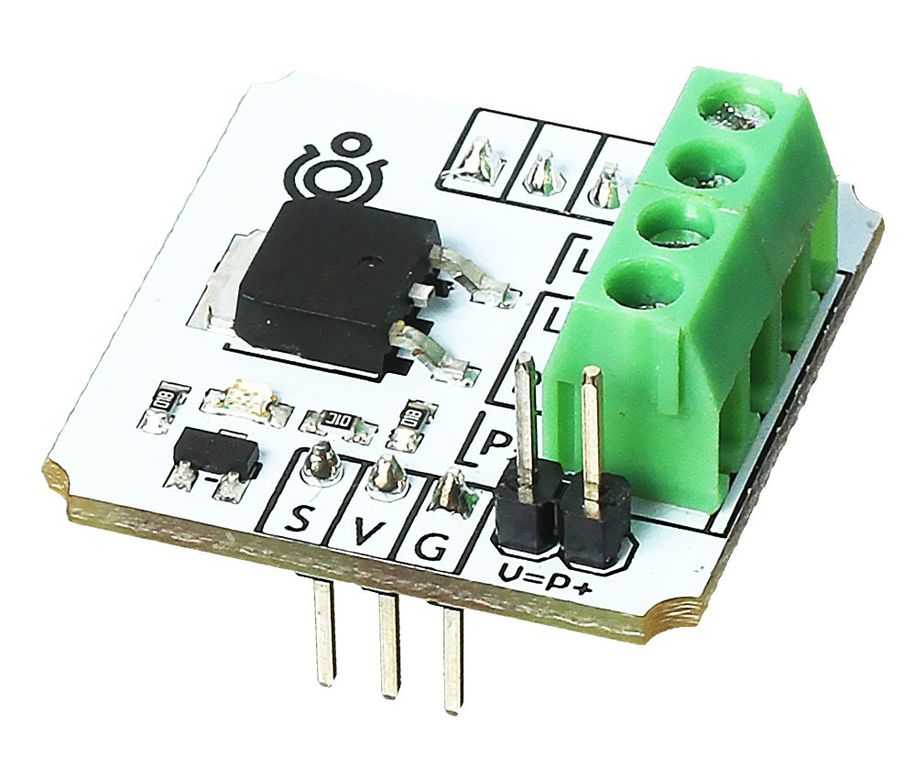

Модуль подключается у управляющей платформе через группу Troyka-контактов.

• Сигнальный (S) — управляющий контакт силового ключа, подключаемый к цифровому пину микроконтроллера.


• Питание (V) — соединяется с рабочим напряжением контроллера.


• Земля (G) — соединяется с землёй микроконтроллера.

Для подключения к Arduino пригодится Troyka Shield и приложенный в комплекте трёхпроводной шлейф. Чтобы вовсе избавиться от проводов, воспользуйтесь Troyka Slot Shield. А для управления ключом с микрокомпьютера Raspberry Pi используйте Troyka Cap.

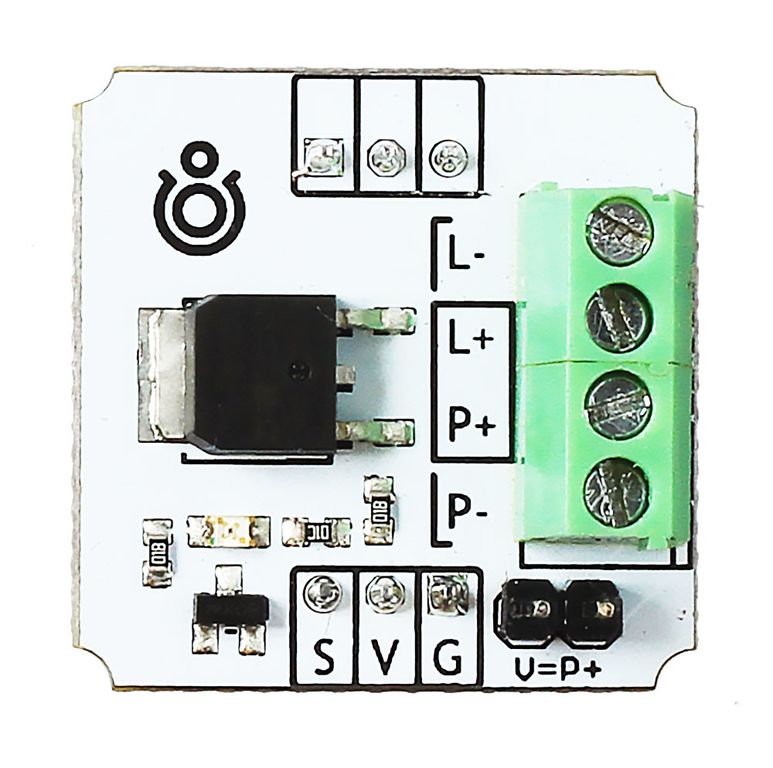

Контакты нагрузки подключаются к колодкам под винт L+ и L- с соблюдением полярности. Источник питания нагрузки подключается к колодкам под винт P+ и P-.

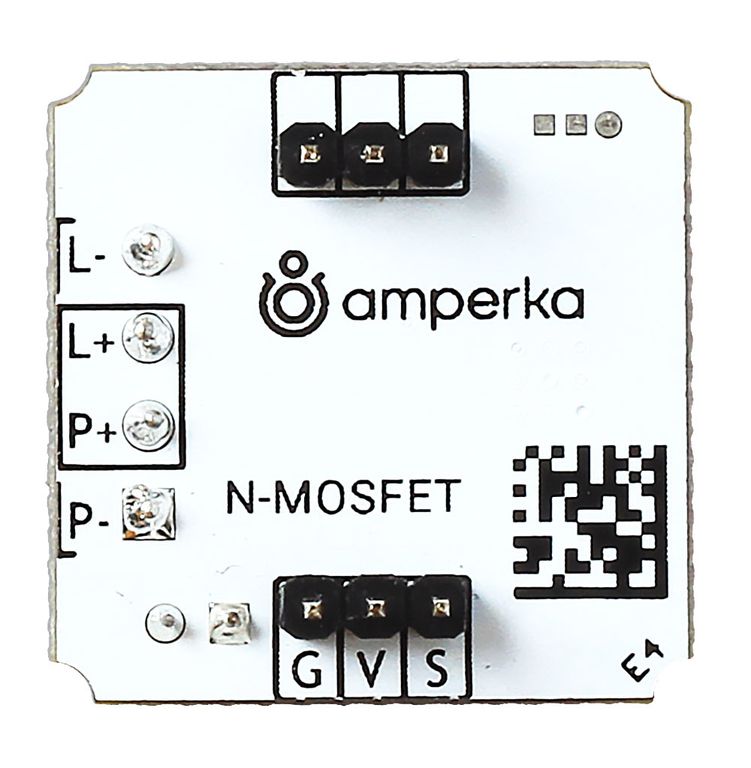

Обратите внимание, что контакты L+ и P+ на модуле объединены, а силовой ключ коммутирует контакты L- и P-.

Характеристики

• Транзистор: IRLR8113 (N-канальный)


• Рабочее напряжение: 3,3–5 В


• Потребляемый ток: до 100 мА


• Максимальное коммутируемое напряжение: 30 В


• Максимальный коммутируемый ток: 20 А


• Габариты: 25,4×25,4 мм
