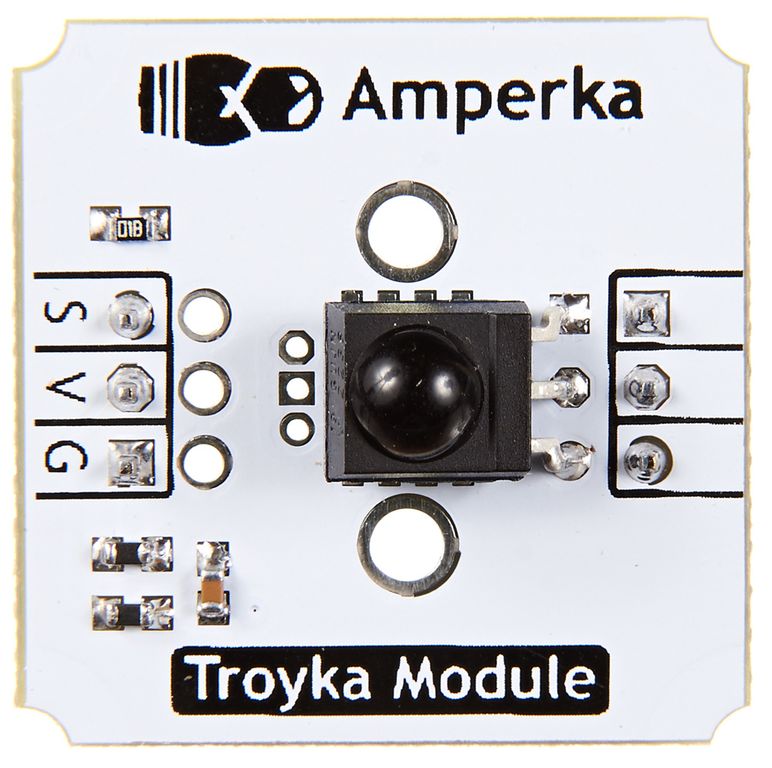

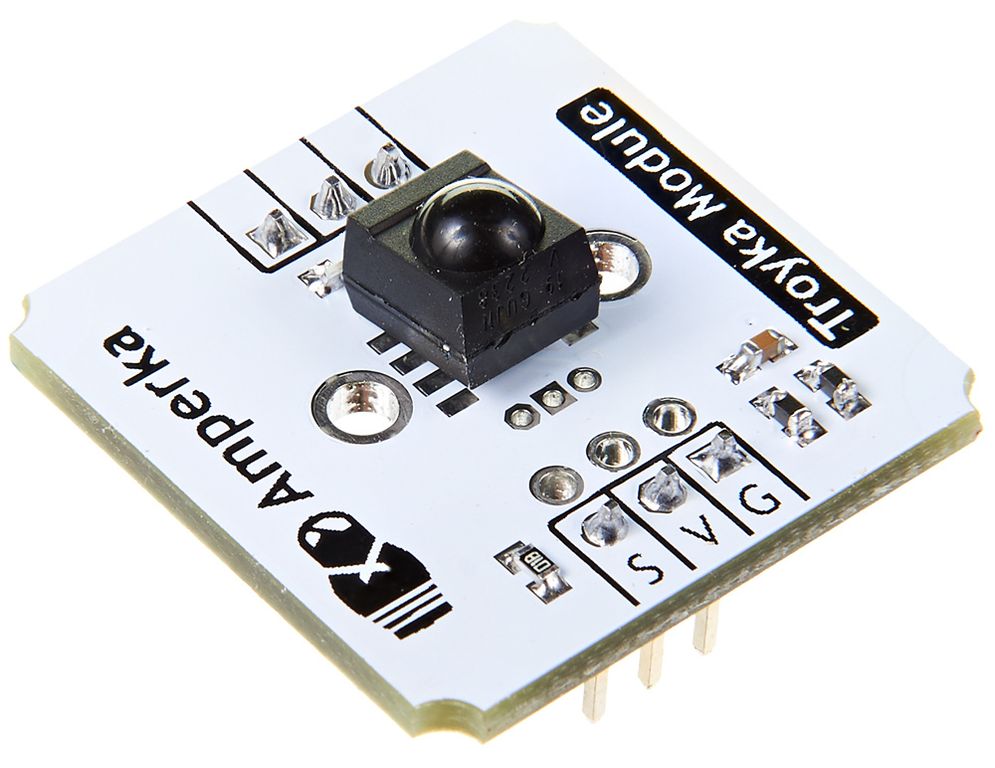

ИК-приёмник (Troyka-модуль)

В вашем проекте нужно принимать сигналы с ИК-пульта? Воспользуйтесь ИК-приёмником из линейки Troyka-модулей. С ним очень просто работать, вам не придётся возиться с пайкой или мелкими компонентами на макетке — всё уже готово.

Используя модуль с ИК-приёмником, вы можете организовать дистанционное управление вашим устройством при помощи обычного пульта дистанционного управления от бытовой техники. А если использовать этот приёмник вместе с инфракрасным светодиодом, то можно организовать дешёвую беспроводную двустороннюю полудуплексную связь между двумя вашими устройствами через UART.

В модуле с ИК-приёмником используется микросхема TSOP22.

Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.

Подключение

Выходным результатом работы сенсора является цифровой сигнал.

Приёмник подключается к управляющей электронике через 3 провода. При подключении к Arduino будет крайне удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде.

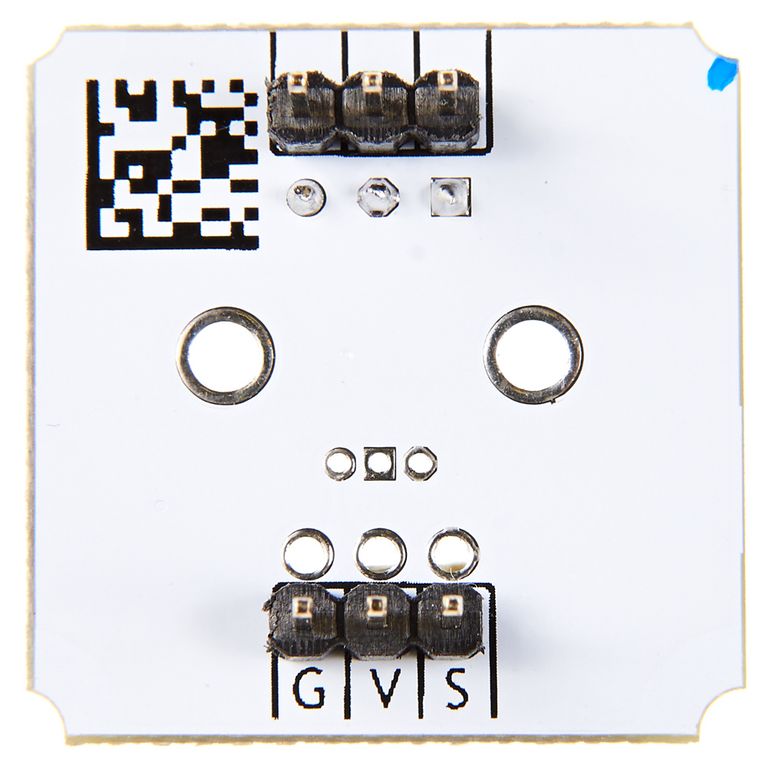

Также модуль физически совместим с breadboard’ом.

Совместимость

Приёмник может быть использован для получения и декодирования сигнала от обычных пультов бытовой техники. Однако зачастую детали протокола сложно найти, они специфичны для каждой конкретной модели пульта, поэтому, чтобы «подружить» управляющую электронику и ИК-приёмник потребуется исследование. В качестве отправной точки можно использовать статью Кена Ширриффа.

Несущая частота этого ИК-приёмника — 38 кГц. Philips использует в своих пультах несущую частоту 36 кГц, Sony и Panasonic — 40 кГц, подавляющее большинство других производителей — 38 кГц. Несущая частота ИК-приёмника и пульта управления должны совпадать.

При использовании ИК-приёмника в качестве беспроводного UART-интерфейса, нужно иметь ввиду, что с помощью ИК-приёмника можно принимать только небольшие порции данных со скоростью не более 1200 бит в секунду.

Характеристики

• Несущая частота приёмника: 38 кГц


• Напряжение питания: от 2,5 до 5,5 В


• Габариты: 25,4×25,4 мм
