Описание товара Юный нейрофизиолог-инженер Образовательная лаборатория по изучению результатов нагрузочных проб (РНП), от 12 лет / РОБОтрек

Образовательная лаборатория по оценке утомляемости предназначена для изучения результатов проведения нагрузочных проб. Она позволит самостоятельно сконструировать и настроить модуль для работы, а также провести ряд лабораторных работ, на оценку результатов различных нагрузочных проб

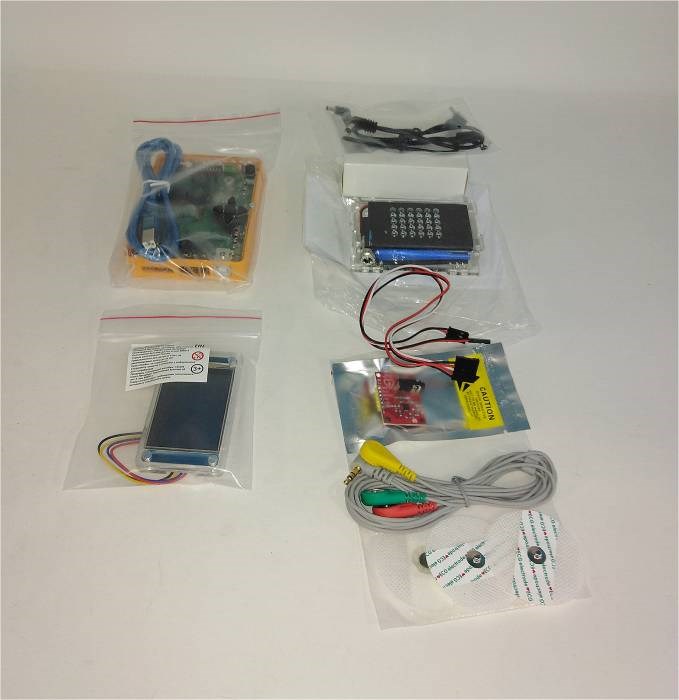

ЛАБОРАТОРИЯ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭЛЕМЕНТОВ:
Программируемый блок управления
Цветной TFT дисплей с резистивной сенсорной панелью
Аккумуляторный блок
ЭКГ модуль
ПРОГРАММИРУЕМЫЙ БЛОК УПРАВЛЕНИЯ (МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР)
Управляет частотой включения светодиодной панели.

КОНТРОЛЛЕР ИМЕЕТ В СОСТАВЕ СЛЕДУЮЩИЕ ВНЕШНИЕ ИНТЕРФЕЙСЫ И УСТРОЙСТВА:
16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, , вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
2 интерфейса UART с подведенным питанием.
Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
Порт для подключения карт MicroSD.
Схема автоматического переключения питания между внешним питанием и USB.
Трехцветный светодиод.
Кнопка включения/выключения.
Порт USB типа B.
Рабочее напряжение - 5 В
Входное напряжение - 12 В
Максимальное входное напряжение -18В
4 порта для подключения двигателей.
Bluetooth-соединения.
2 интерфейса I2C.
Наличие интерфейса IСSP.
Наличие 5 кнопок управления.
ЦВЕТНОЙ TFT ДИСПЛЕЙ С РЕЗИСТИВНОЙ СЕНСОРНОЙ ПАНЕЛЬЮ
Дисплей предназначен для вывода графической информации - текста, изображений, имеет разрешение 320х240px, управляется по UART, имеет резистивный тач-скрин. С помощью включенных в состав ПО библиотек и графических блоков на дисплее отображается информация о частоте мерцаний, текущем цвете и настройках.

АККУМУЛЯТОРНЫЙ БЛОК
Аккумуляторный блок предназначен для питания многофункционального контроллера, позволяет обеспечивать длительную работу плат при максимальной нагрузке, В качестве электролита используется полимерный материал (Li-Po), обладающий низким саморазрядом, отсутствием эффекта памяти и большей плотности энергии на единицу массы, в сравнении с обычными Li-ion аккумуляторами. На корпусе имеются отверстия для соединения с механическими блоками, единый разъем для подключения зарядного устройства и потребителей питания, внутри корпуса имеется защитная подложка. В составе: аккумуляторный блок, зарядное устройство, два соединительных провода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аккумулятор:

Выходное напряжение 7.4 В.
Емкость 1800 мА/ч.
Максимальное зарядное напряжение 12.6 В.
Защита от короткого замыкания - есть.
Защита от перезаряда - есть.
Защита от переразряда - есть.
Рабочая температура −20 до +40 °C.
Срок службы не менее 2 лет.
Количество рабочих циклов заряда/разряда 900.
Зарядное устройство:

Входное напряжение 100-220 В
Входная сила тока 260 мА
Выходное напряжение 8.4 В
Выходная сила тока 1000 мА.
Индикация заряда - есть.
ЭКГ МОДУЛЬ
Напряжение питания: 3,3 В
Одноразовые электроды – не менее 3 шт.
Провод ЭКГ на не менее 3 отведения.
Тип выходного сигнала: аналоговый выход
Выходной интерфейс: jack разъем для наушников
Размер модуля: 36 мм * 31 мм * 18 мм
Номинальный диапазон температур: от 0°C до +70°C
Рабочий диапазон температур: от -40°C до + 85°C
