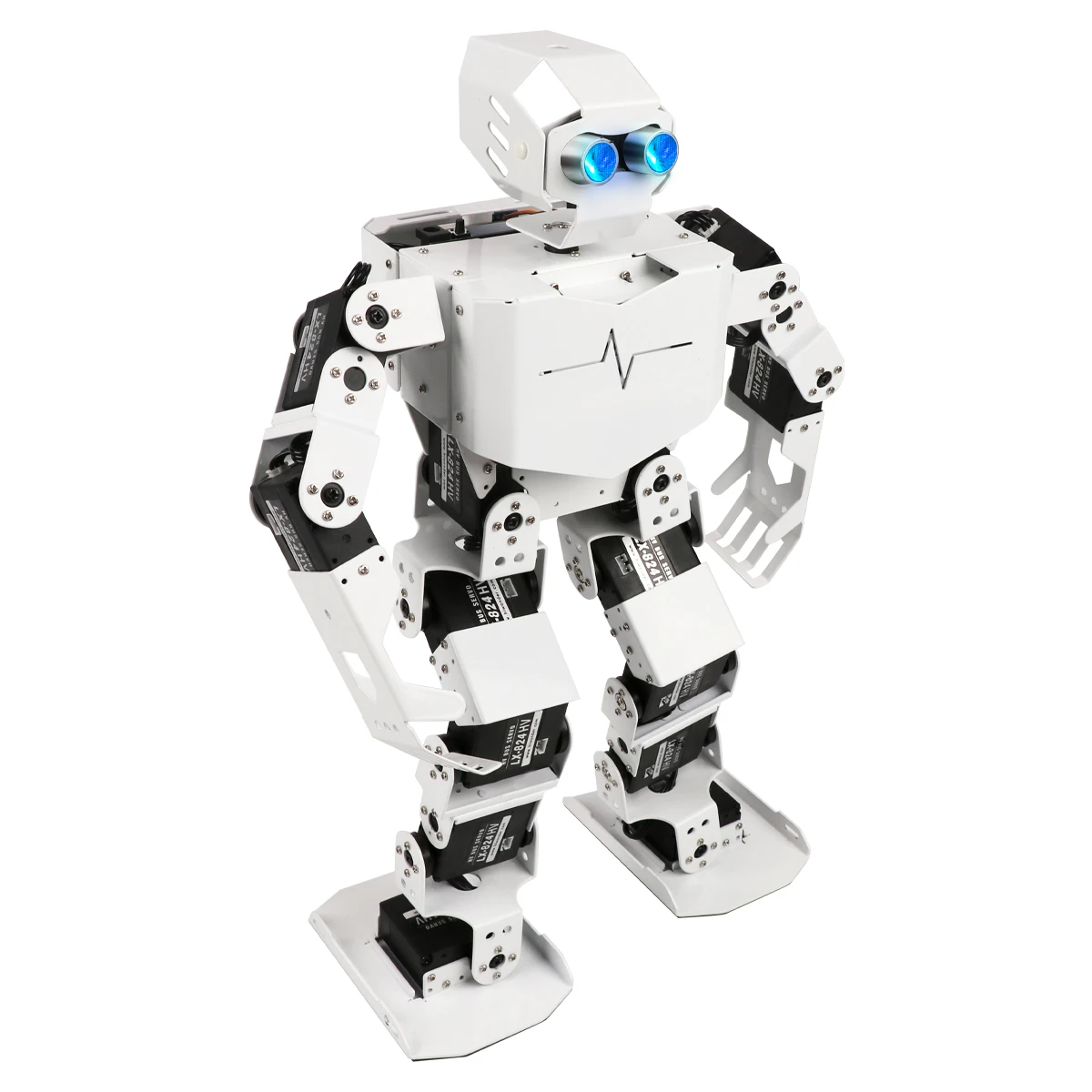

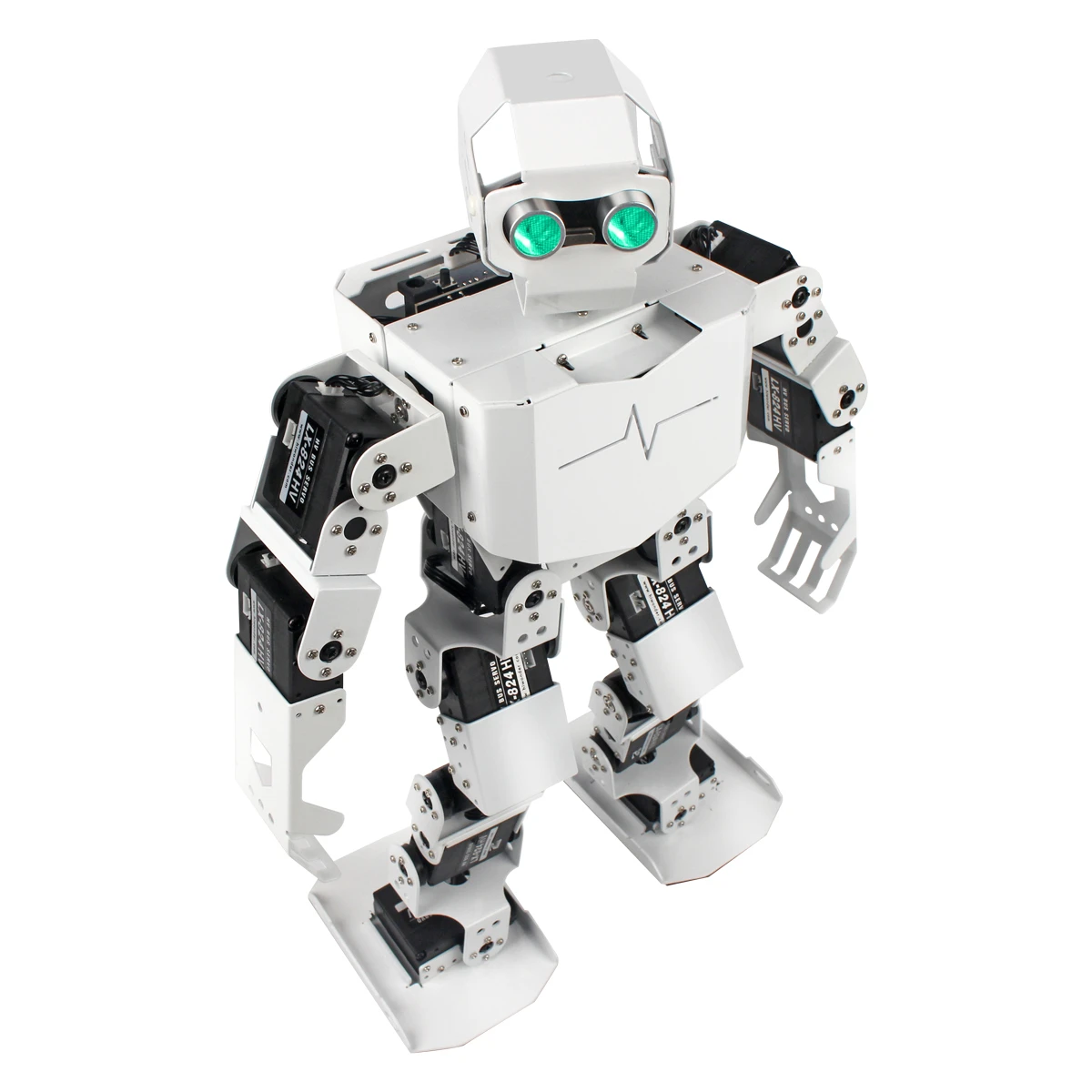

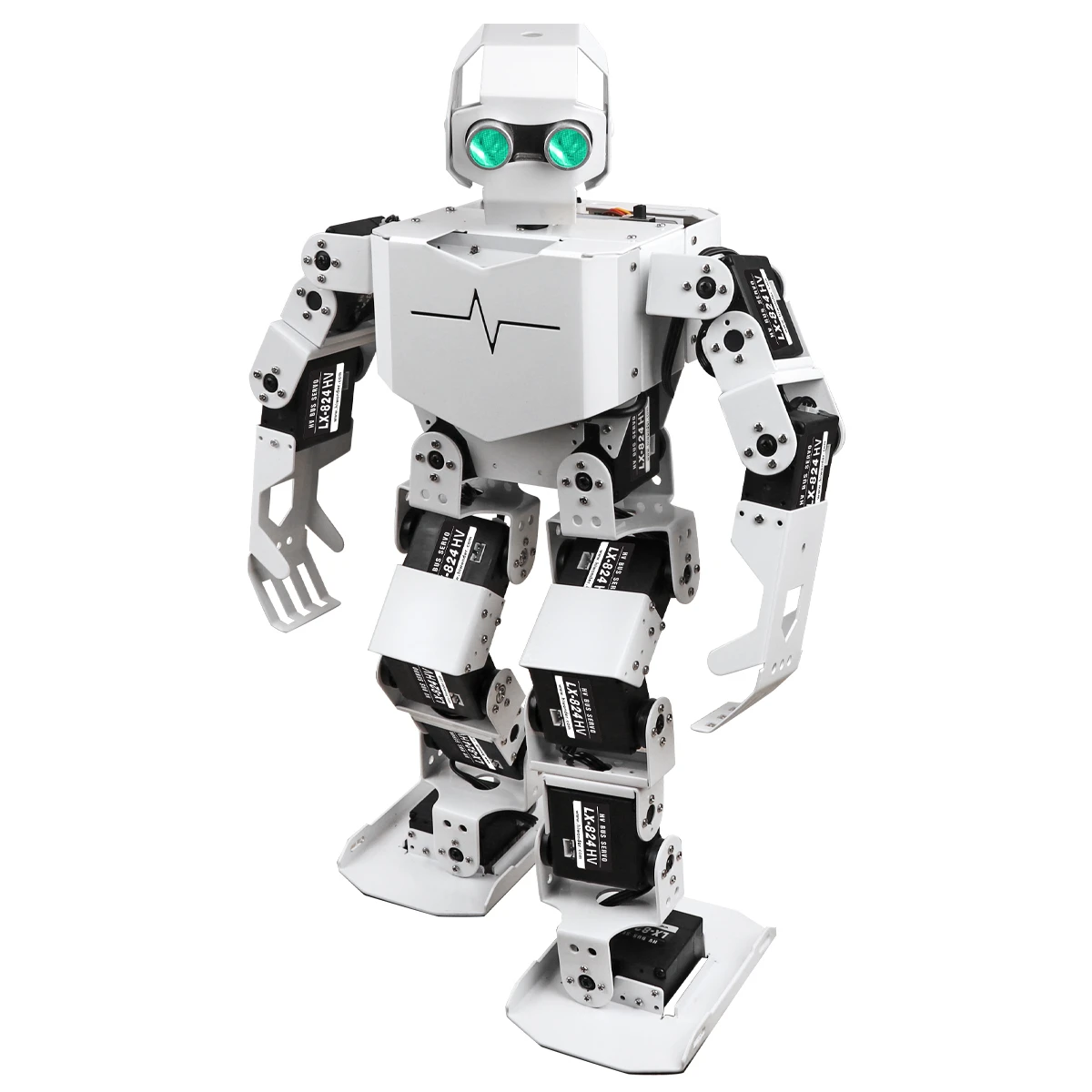

Описание товара Андроидный робот. Расширенный комплект / Hiwonder

Образовательный набор предназначен для изучения способов работы и управления роботом гуманоидом. Робот состоит из комплекта серво модулей, представляющих собой модели промышленных автоматизированных приводов со встроенной системой управления. Количество и система управления сервоприводами позволяет изучить сложносоставные кинематические схемы.

Набор позволяет на конкретном примере разобрать принцип управления человекоподобным роботом подобным тому, который применяется в реальных практических работах. Позволяет понять и ознакомиться с принципами его движения, принципами передвижения, принципами взаимодействия с объектами.

Используя данный набор учащиеся смогут понять и научиться как можно управлять сложносоставными техническими системами, принципы работы роботами - манипуляторами, используемых на производстве. Также они получат необходимые инженерные навыки для управления робототехническими системами, робототехническими комплексами и контроллерами для управления роботов.

Особенности:
Базовое программирование
Программирование в среде Arduino
Распознавание цветов с помощью RGB датчик (красный,зеленый синий)
Мощные сервоприводы
14 различных команд
Датчик восстанавливающий исходное положение (при падении робота)
ПО Action Group
Два различных варианта программирования
Система управления для Arduino:
- Встроенный датчик ускорения.
- низкое напряжение сигнала автоматической сигнализации.
- Поддержка онлайн-отладки, компьютер без жесткого диска.
- поддержка последовательной связи для дополнительного развития.
Комплектация

Робот находится уже в собранном состоянии и включает в себя:

Arduino подобный контроллер STM32F103RBT6, с частотой процессора 72 МГц, 7 DMA каналов, 9 портов подключения, CRC проверка. Контроллер программируется через Arduino IDE, использующую современный C подобный язык.

LX-824HV сервоприводы, современный распространенный сервопривод. Вес 57 грамм, использует питание 9 - 12.6 Вольт. И имеет угол поворота 0 - 240 градусов. Используется в конечностях робота, для надежного и быстрого перемещения.

LFD-01M сервопривод, современный распространенный сервопривод. Вес 14 грамм, использует питание 4.8-6 Вольт. Имеет угол поворота 0 - 180 градусов. Используется для вращения головы робота.

Светящийся Ультразвуковой датчик расстояния, использует питание в 5 Вольт. Измеряет расстояние от 2 до 400 см. Помогает андроиду распознавать препятствия и избегать их. Так же позволяет распознавать объекты, с которыми можно будет взаимодействовать.

Акселерометр - гироскоп MPU6050 используется для распознавания угла наклона робота по трем осям координат. Для расчета используются кватернионы.

ИК ресивер - позволять принимать сигнал инфракрасного спектра электромагнитного излучения на расстоянии 15-18 метров.

ИК передатчик - позволяет посылать сигнал инфракрасного спектра электромагнитного излучения на расстоянии 8 метров.

Модуль отображения напряжения - 8 сегментный светодиод, который контролирует остаточное напряжение питательного элемента андроида, для контроля его заряда.

Так же дополнительно входят в комплект:


Зарядное устройство - для литиевых аккумуляторов напряжением в 11.1 Вольт.


Кабель USB - USB mini - для подключения к контроллеру и загрузки программ.


Пульт дистанционного управления роботом - пульт с ИК ресивером и приемником для дистанционного управления роботом.


Кабель USB - USB micro - для подключения к контроллеру и загрузки программ.


Набор запасных частей - набор запасных частей для замены утерянного/изношенного оборудования.


Отвертка - для съема не требуемых модулей, либо для замены или дополнения робота дополнительными модулями.




На начальном этапе изучения набора, учащиеся могут использовать существующие программы для передвижения, бега, бокса, перемещения вещей и другие, идущие комплектом. Видоизменять программы для корректировки использования под свои конкретные кейсы.


На среднем этапе учащиеся могут программировать модели роботов с использованием среды программирования Arduino IDE, и создавать сложносоставные программы, для решения поставленных задач. Так же использовать модуля для создания технического зрения, распознавания объектов, дистанционного управления роботом.

Состав
Nano (Arduino - совместимый контроллер) 1 шт.
плата расширения 1 шт.
сервоконтроллер (24 сервопривода) 1 шт.
кабель USB 1 шт.
зарядное устройство 1 шт.
4-пиновый кабель 7 шт.
ультразвуковой датчик 1 шт.
акселерометр 1 шт.
ИК пульт управления 1 шт.
светочувствительный датчик 1 шт.
сервопривод LTD 01 1
сервопривод LX-824 4 шт.
детали корпуса 1 комплект
кабели для сервопривода 16 шт.
