Описание товара Модель участка механической обработки

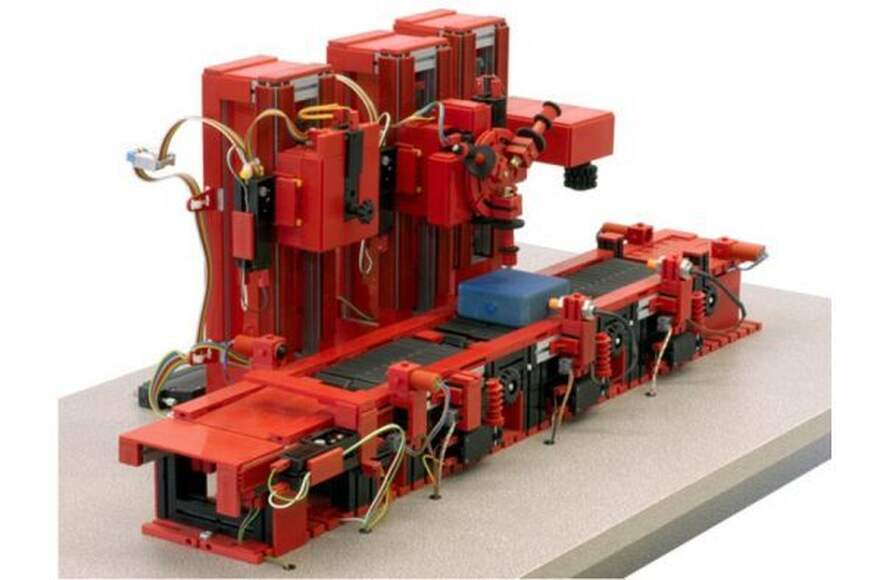

Модель участка механической обработки




Модель имитирует работу гибкой производственной линии с тремя обрабатывающими станками. Производственная линия состоит из трех транспортеров, трех станков и одного толкателя, который выталкивает заготовки из участка выгрузки на транспортер. Транспортер передает заготовку к первому станку, который обрабатывает ее по заданной программе. После завершения обработки заготовку принимает следующий транспортер и передает на второй станок. Контроль положения заготовок осуществляется с помощью световых барьеров и индуктивных конечных выключателей.




Датчики:




















1. Световой барьер - 2 шт.
2. Индуктивный конечный выключатель - 3 шт.
3. Механические переключатели - 12 шт.

Исполнительные устройства:















1. Электромотор с нереверсивным управлением - 7 шт.
2. Электромотор с реверсивным управлением - 5 шт.

Требования к системе управления:















1. Дискретные входы - 17 шт.
2. Дискретные выходы - 17 шт.

Комплект поставки:





  1. Разъем Sub-D 37;

  2. Схема подключения;

  3. Принципиальная схема;

  4. Описание датчиков;

  5. Инструкция;

  6. Имитация деталей;

  7. Комплект запасных частей.




Модель поставляется в собранном виде. Система управления в комплект не входит!




Вес:12.6 кг


Размер упаковки (ШxВxГ):860 х 450 х 270 мм


Напряжение питания:24 В
