Описание товара Модель участка механической обработки с трех-осевым портальным манипулятором

Модель участка механической обработки с трех-осевым портальным манипулятором

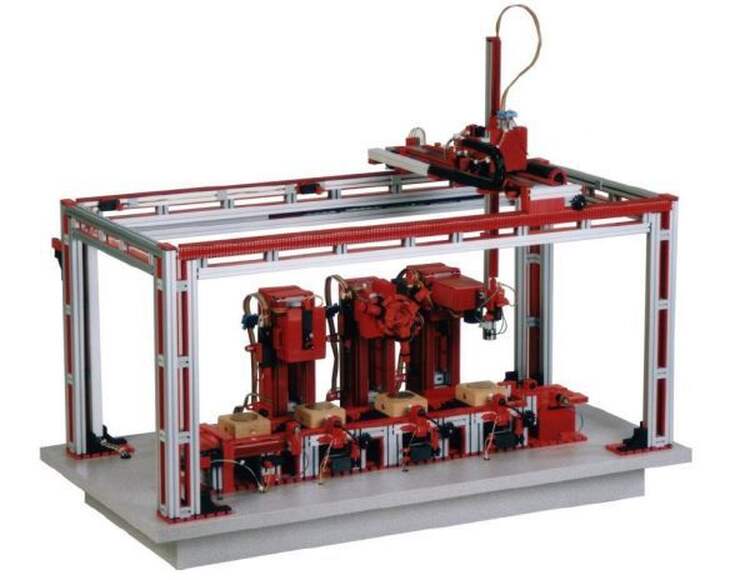

Модель представляет собой комбинацию двух стандартных моделей – участка механической обработки и портального манипулятора. Модель спроектирована специально для использования на презентациях и выставках. Конструкция позволяет использовать манипулятор для возвращения обработанных деталей в исходную позицию и обеспечивает работу системы в бесконечном цикле. Такой режим наглядно демонстрирует работу автоматических производственных систем.




Датчики:

























1. Односторонний световой барьер - 2 шт.
2. Индуктивное реле приближения - 3 шт.
3. Механический переключатель - 20 шт.
4. Инкрементный шифратор - 2 шт.

Исполнительные устройства:




















1. Электромотор с нереверсивным управлением - 7 шт.
2. Электромотор с реверсивным управлением - 8 шт.
3. Электромагнит - 1 шт.

Требования к системе управления:




















1. Дискретные входы - 25 шт.
2. Дискретные выходы - 24 шт.
3. Счетные выходы - 6 шт.

Комплект поставки:





  1. Разъем Sub-D 37;

  2. Схема подключения;

  3. Принципиальная схема;

  4. Описание датчиков;

  5. Инструкция;

  6. Имитация деталей;

  7. Комплект запасных частей.




Модель поставляется в собранном виде. Система управления в комплект не входит!



















Вес: 16.8 кг
Размер упаковки (ШxВxГ): 860 х 450 х 450 мм
Напряжение питания: 24 В
