Описание товара Модель подъемного стола

Модель подъемного стола

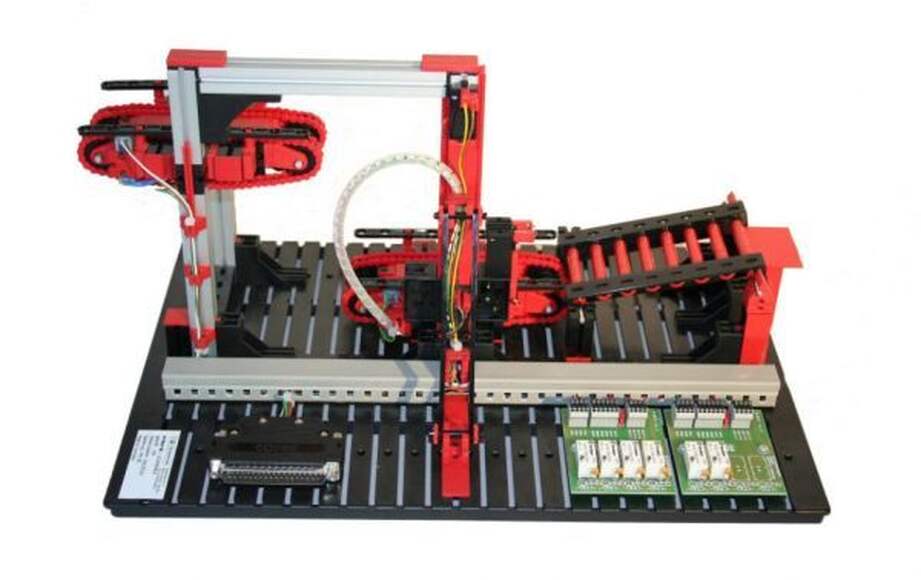

Модель состоит из двух конвейеров с электроприводом и одного наклонного рольганга. Один из конвейеров может перемещаться вверх и вниз по направляющим.


Модель работает следующим образом: заготовка поступает на наклонный рольганг и скатывается по нему на первый конвейер. Конвейер включается и перемещает заготовку в заданную позицию, которая определяется положением индуктивного конечного выключателя. Затем включается механизм подъема и поднимает конвейер №1 вместе с заготовкой на высоту, на которой расположен конвейер №2. После этого начинают работать оба конвейера, и заготовка передается на выход.




Датчики:















1. Индуктивный конечный выключатель - 2 шт.;
2. Механический переключатель - 2 шт.

Исполнительные устройства:










1. Реверсивный мотор - 6 шт.

Требования к системе управления:















1. Цифровые входы - 4
2. Цифровые выходы - 6

Комплект поставки:





  1. Разъем Sub-D 37;

  2. Схема подключения;

  3. Принципиальная схема;

  4. Описание датчиков;

  5. Инструкция;

  6. Имитация палетты;

  7. Комплект запасных частей.




Модель поставляется в собранном виде. Система управления в комплект не входит!



















Вес: 1.5 кг
Размер упаковки (ШxВxГ): 390 х 270 х 215 мм
Напряжение питания: 24 В




52275230
