Описание товара Модель лифта на 3 этажа

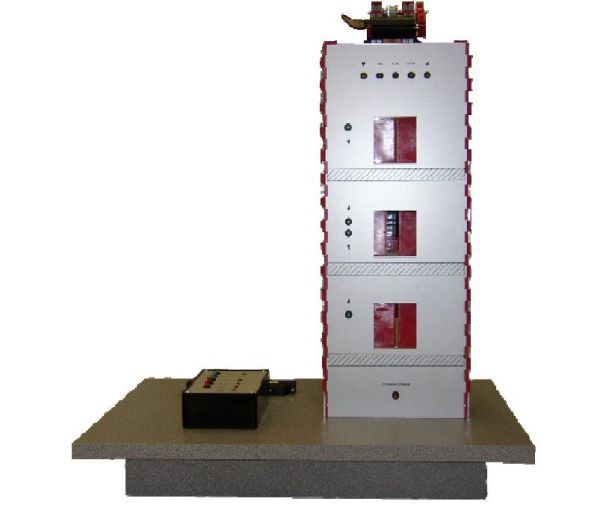

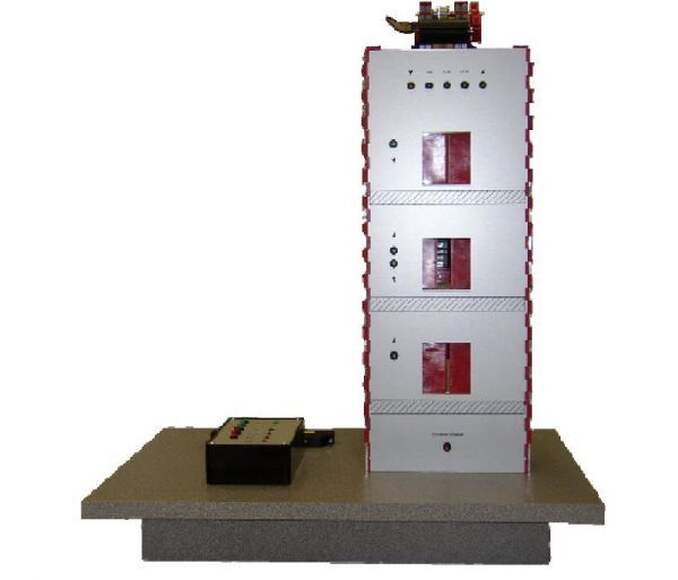

Модель лифта на 3 этажа




Модель демонстрирует работу системы управления грузовым лифтом, который используется для перевозки грузов между этажами здания.


Модель состоит из кабины лифта, которая подвешена на тросах, перекинутых через шкив приводного механизма. Кабина перемещается внутри лифтовой шахты по направляющим, которые проходят через три этажа имитируемого здания. Для открывания дверей лифта используется пневматический привод с миниатюрным компрессором. На каждом этаже возле дверей лифта расположены кнопки вызова и цветные контрольные лампы. Также на основании модели установлен пульт, имитирующий пост управления, который обычно устанавливается внутри кабины лифта.


Для контроля положения кабины, ее скорости, ускорения, направления движения и срабатывания дверей кабины необходима микропроцессорная система управления.




Датчики:





  1. Световой барьер - 3 шт.

  2. Механический переключатель - 13 шт.

  3. Кнопки управления - 10 шт.




Исполнительные устройства:





  1. Электромотор 24 В - 1 шт.

  2. Реле - 1 шт.

  3. Клапан - 6 шт.

  4. Сигнальная лампа - 15 шт.




Требования к системе управления:





  1. Цифровые входы - 26 шт.

  2. Цифровые выходы - 24 шт.




Комплект поставки:





  1. Разъем Sub-D 37;

  2. Схема подключения;

  3. Принципиальная схема;

  4. Описание датчиков;

  5. Инструкция;

  6. Комплект запасных частей;




Модель поставляется в собранном виде. Система управления в комплект не входит!




Вес:9.3 кг


Размер упаковки (ШxВxГ):540 x 390 x 650 мм


Напряжение питания:24 В





52275233

Характеристики

Внутренний код:
ФИТ-220006
