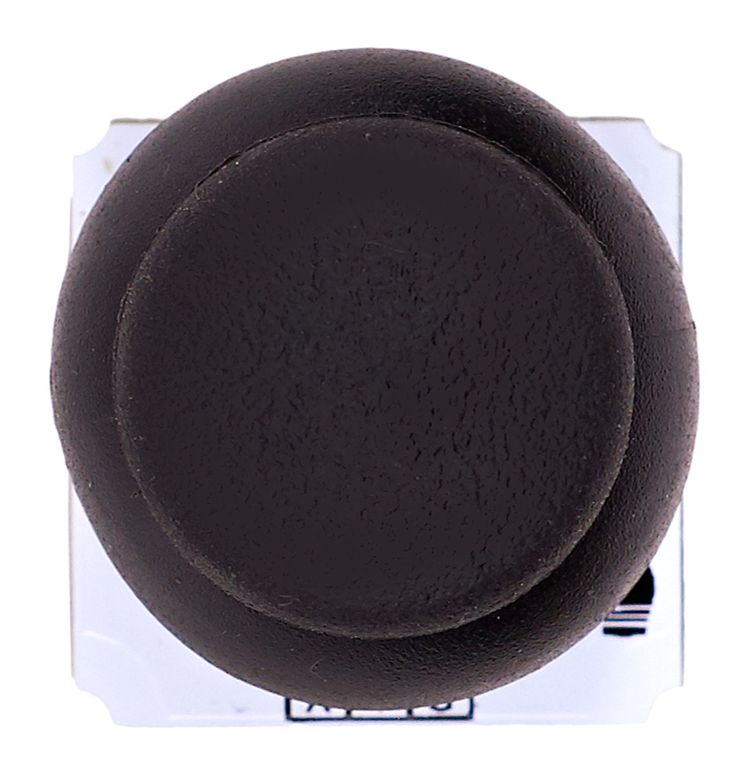

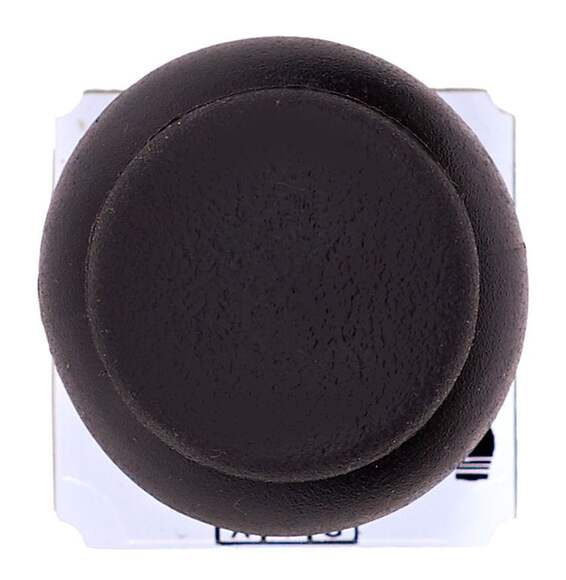

3D-джойстик (Troyka-модуль)

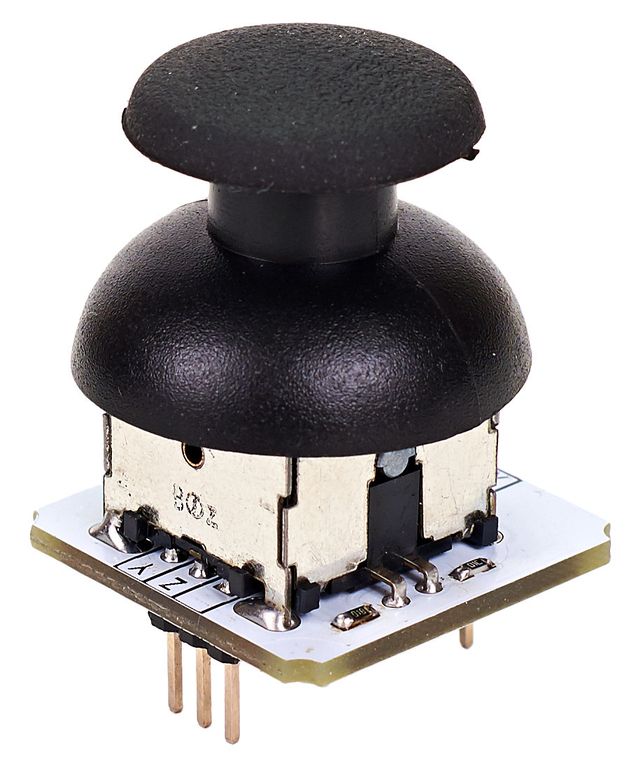

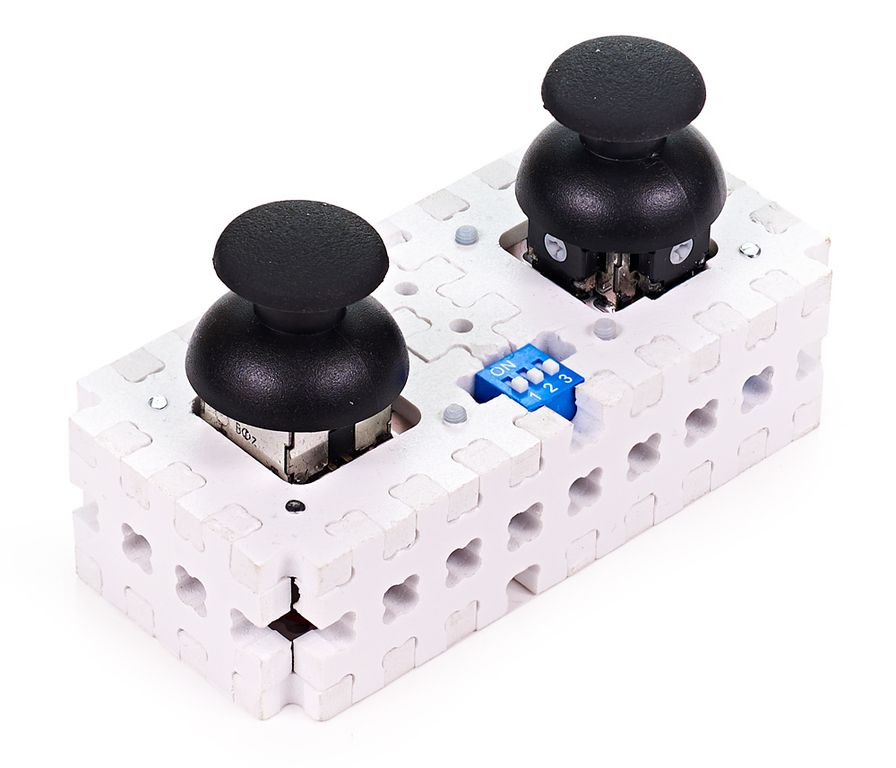

Джойстик сделает управление вашим устройством быстрым и удобным. Он отлично встанет на пульт управления роботом или навигации в меню дисплея умного дома. Модуль-джойстик схож с «грибочком» на манипуляторах PlayStation и XBox. Он комбинирует в себе двухосный джойстик и тактовую кнопку.

Показатели отклонения по каждой из осей поставляются в виде отдельных аналоговых сигналов, нажатие — цифровым сигналом.

В нейтральном положении аналоговый сигнал соответствует половине напряжения питания. При перемещении джойстика в одну сторону напряжение будет нарастать, а при движении джойстика в другую сторону — падать. Таким образом можно получать точное положение ручки джойстика и реагировать на угол наклона, а не только на сам факт наклона ручки.

Подключение

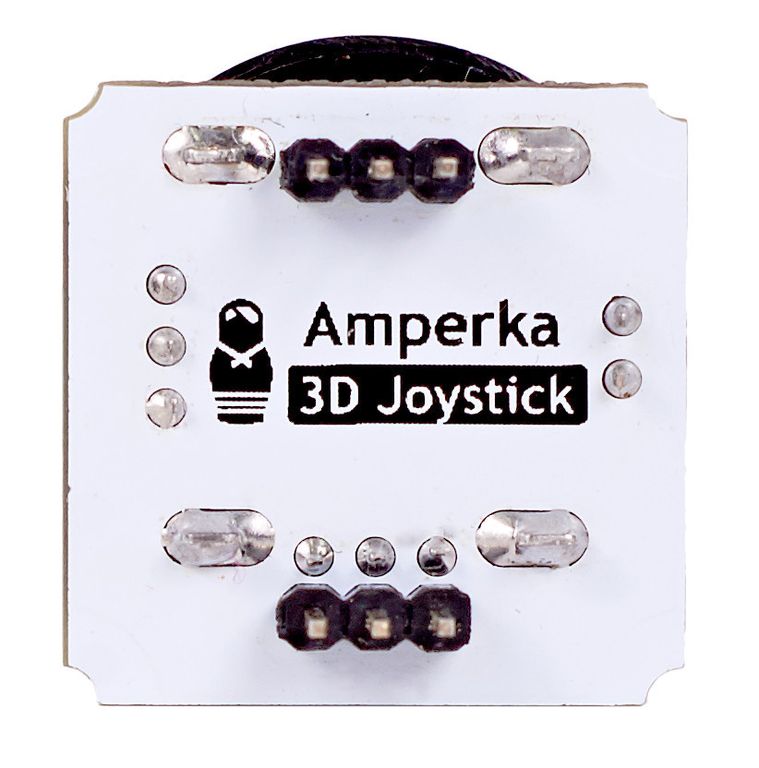

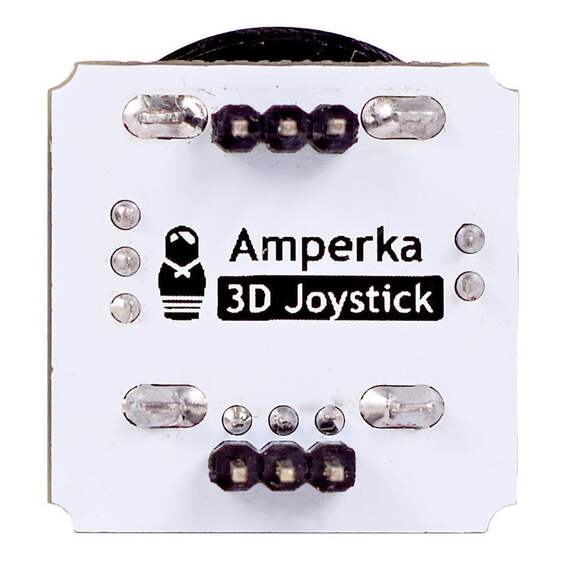

На модуле расположены два трёхконтактных разъёма. Один разъём используется для подачи напряжения и чтения положения по оси X. Другой — для чтения положения по оси Y и текущего состояния кнопки.

При подключении к Arduino будет крайне удобно использовать Troyka Shield.

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде.

Также модуль физически совместим с breadboard’ом.

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3–5 В


• Интерфейс по осям X, Y: аналоговый, линейный


• Интерфейс кнопки: цифровой, бинарный


• Габариты: 25,4×25,4 мм
