Описание товара Учебный стенд по технологиям систем управления в мехатронике

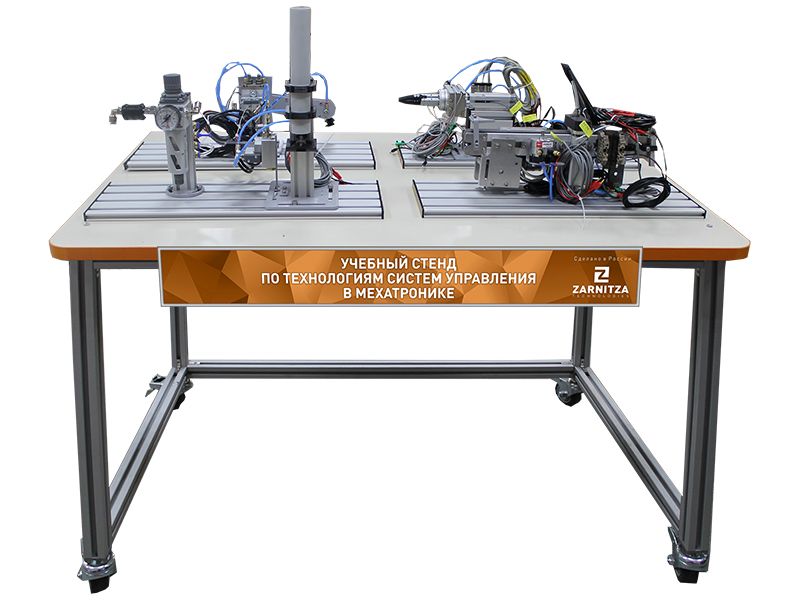

Учебный стенд по технологиям систем управления в мехатронике

Учебный стенд по технологиям систем управления в мехатронике состоит из четырех действующих моделей промышленных механизмов с пневматическими и электрическими приводами, а также устройств их ручного и программного управления, как то:

– Гравитационный магазин;
– Ленточный конвейер;
– Пневматический манипулятор;
– Пневматический перекладчик.

Каждый из этих узлов смонтирован на алюминиевой профильной плите и может использоваться как самостоятельно, так и вместе с другими узлами. При необходимости исполнительные механизмы и датчики, составляющие один узел, могут быть перемонтированы в любую возможную конфигурацию. В комплект входят модели промышленных механизмов различной степени сложности и функционального назначения, которые позволяют изучить как принципы работы и конструктивное исполнение различных механизмов, так и способы управления ими.

Каждый из четырех узлов оснащается пультом ручного управления дискретными сигналами, позволяющим управлять исполнительными механизмами узла и контролировать в реальном времени состояние датчиков системы.

В состав стенда так же входят два моноблока с встроенными программируемыми логическими контроллерами для автоматического управления работой модулей по заданной программе.

Все механизмы стенда предназначены для работы с цилиндрическими деталями, имеющимися в составе комплекта поставки.

Комплект поставки:

1. Учебный стенд по технологиям систем управления в мехатронике


2. Комплект кабелей и принадлежностей для проведения лабораторных работ


3. Набор деталей (пластиковый цилиндр, пластиковый стакан, металлический цилиндр и металлический стакан.3 шт. каждого типа)


4. Специализированное программное обеспечение


5. Ноутбук


6. Паспорт


7. Руководство по эксплуатации


8. Методические рекомендации по проведению лабораторных работ
