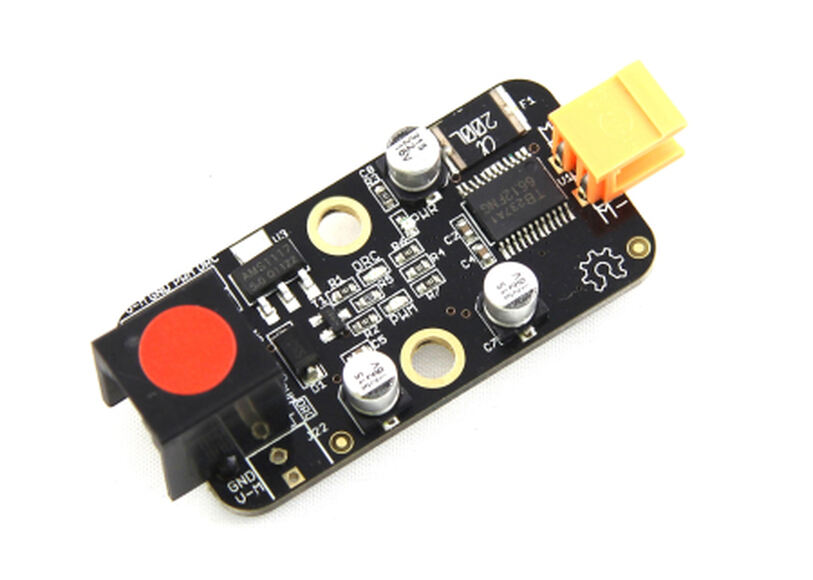

Драйвер мотора Me Dual Motor Driver V1

Драйвер мотора Me Dual Motor Driver V1

Скачать тех. задание

Формат doc Размер 9.5 Kb

Если Вы желаете получить консультацию по товарам - смело звоните по номеру 8 800 201-38-43 с понедельника по пятницу с 08:30 до 18:00.

Описание товара Драйвер мотора Me Dual Motor Driver V1

Ме-Motor Driver предназначен для управления 6~12В DC мотором-редуктором.

Ме-Motor Driver может управлять DC мотором с помощью порта RJ25, который содержит линии электропередачи и сигнальные линии. Проводка была упрощена. Motor driver IC на плате имеет TB6612, который является MOSFET драйвером высокой эффективности с низким тепловыделением. Имеется защита от сверхтока для предохранения от сгорания драйвера IC.

Источник питания
9-12VDC. При подключении, Me-Motor Driver может получать питание от порта 1 или 2 из Me - Base “шилда” с 9-12В DC (постоянного тока).

Особенности
TB6612PNG драйвер мотора IC с высоко эффективными на MOSFET-основанными H-мостами
Поставляется с библиотекой Arduino для легкого программирования
6 V до 12 V диапазон питания мотора
1А максимум непрерывный ток на мотор (пик 2 А)
Защита от сверхтока
Простое подключение с 6 “пин” RJ11 интерфейс
Маркирован красной этикеткой и совместим с Me-Base “шилд”
2,54мм breakout “пины” для подключения с помощью перемычек
монтажные отверстия М4 с интервалом 16mm, совместимые с Makeblock балками
Два светодиодных (LED) индикатора на плате для для отладки и обратной связи
Светодиодный (LED) индикатор: PWR (красный LED) – индикатор питания. PWM (голубой LED) – PWM индикатор. DRC (голубой LED) – индикатор направления.

Общие спецификации
Драйвер мотора: TB6612FNG
Каналы мотора: 1
Минимальное рабочее напряжение: 6 V
Максимальное рабочее напряжение: 12 V
Непрерывный (длительный) выходной ток на канал: 1 A
Пик выходного тока на канал: 2 А
Размеры
2.4cm x 4.8cm
