Описание товара Модель сортировочной линии с транспортером

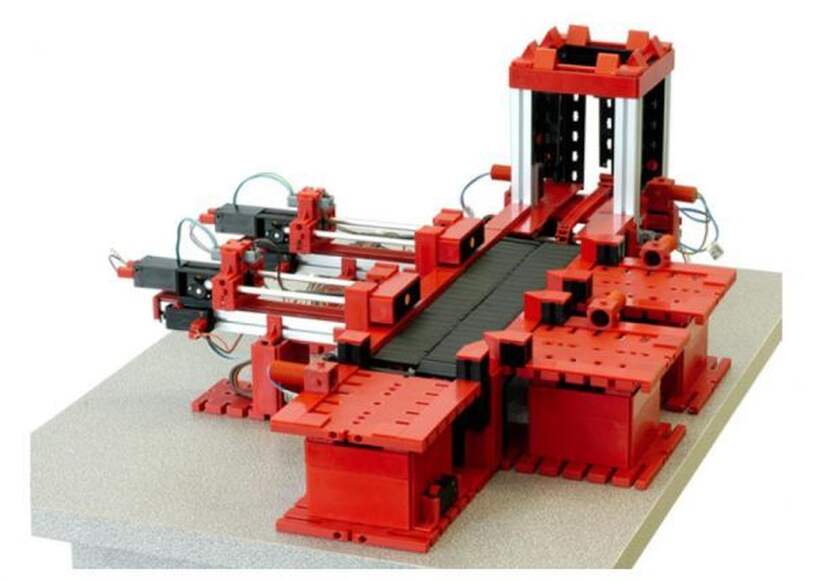

Модель сортировочной линии с транспортером

Модель демонстрирует работу автоматической сортировочной линии, которая состоит из накопителя для посылок со встроенным толкателем, одного ленточного транспортера, двух толкателей с электроприводом и трех участков выгрузки.

Цикл сортировки начинается с выталкивания посылки из накопителя на ленту транспортера, по которой она перемещается до участка, где магнитоуправляемые контакты считывают код с посылки. После этого она перемещается транспортером к соответствующему участку выгрузки и сталкивается с ленты с помощью толкателя №2 или №3. Цикл работы повторяется до тех пор, пока из накопителя не будут выгружены все посылки.

Для кодирования посылки используются миниатюрные магниты. Положение посылки на ленте транспортера определяется с помощью бесконтактных индуктивных датчиков. Очередь в накопителе организована по принципу FIFO.

Эта модель, совместно с моделью портального манипулятора используется в имитационном стенде, объединяющем сортировочную линию и портальный манипулятор.

Датчики:

1. Оптический датчик - 3 шт.


2. Световой барьер - 1 шт.


3. Индуктивный конечной выключатель - 2 шт.


4. Механический переключатель - 5 шт.


5. Магнитоуправляемый контакт (геркон) - 3 шт.

Исполнительные устройства:

1. Нереверсивный мотор - 2 шт.


2. Реверсивный мотор - 2 шт.

Требования к системе управления:

1. Цифровые входы - 14 шт.


2. Цифровые выходы - 6 шт.

Комплект поставки:

1. Разъем Sub-D 37


2. Схема подключения


3. Принципиальная схема


4. Описание датчиков


5. Инструкция


6. Имитация посылки


7. Комплект запасных частей.

Модель поставляется в собранном виде. Система управления в комплект не входит!
