Описание товара Компактная модель печи для обжига с автоматической дверью

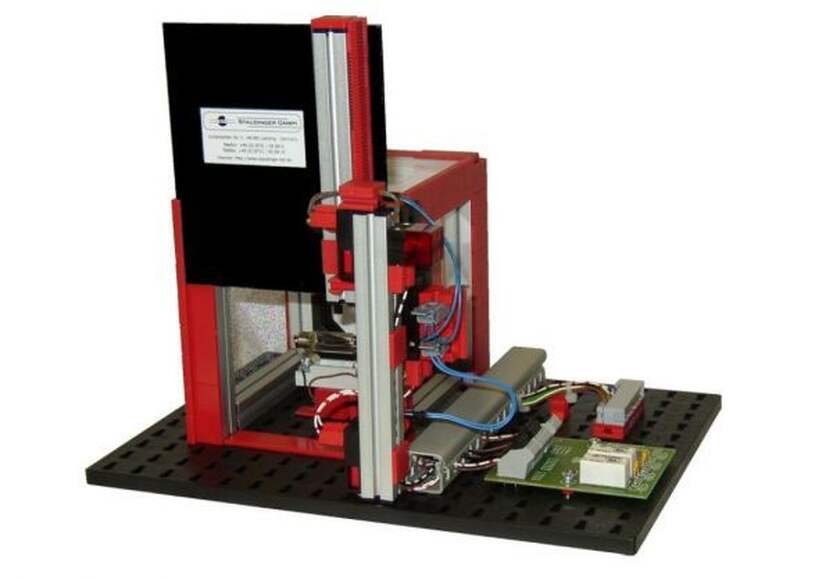

Компактная модель печи для обжига с автоматической дверью

Имитационная модель позволяет получить практические навыки программирования ПЛК и настройки ПИД-регуляторов.

Модель состоит из нагревательной камеры и автоматической раздвижной двери. В нагревательной камере установлена лампа накаливания, имитирующая нагревательный элемент. Также внутри камеры располагается датчик температуры. Снаружи камеры установлена сигнальная лампа, использующаяся для индикации состояния технологического процесса. Контроль положения двери осуществляется с помощью бесконтактных датчиков.

Технологический процесс имитируется следующим образом: После закрывания двери включается нагревательный элемент и воздух в камере прогревается до заданной температуры. Затем заданная температура поддерживается внутри печи в течение определенного времени, например 25 сек, с помощью двухпозиционного регулятора. После этого дверь открывается. Открытие и закрытие двери сопровождается миганием сигнальной лампы.

Датчики:

1. Mагнитоуправляемый контакт (геркон) - 2 шт.


2. Электромеханический переключатель - 2 шт.


3. Датчик температуры (термометр сопротивление PT1000) с нормализатором 0-10 В - 1 шт.

Исполнительные устройства:

1. Нагреватель (лампа накаливания) - 1 шт.

Требования к системе управления:

1. Цифровые входы - 2 шт.


2. Цифровые выходы - 3 шт.


3. Аналоговый вход (0-10 В) - 1 шт.

Комплект поставки:

1. Разъем Sub-D 37.


2. Схема подключения.


3. Принципиальная схема.


4. Описание датчиков.


5. Инструкция.


6. Комплект запасных частей.

Модель поставляется в собранном виде, готовой к подключению к ПЛК. Система управления в комплект не входит!
