Описание товара TV-выход (Troyka модуль)

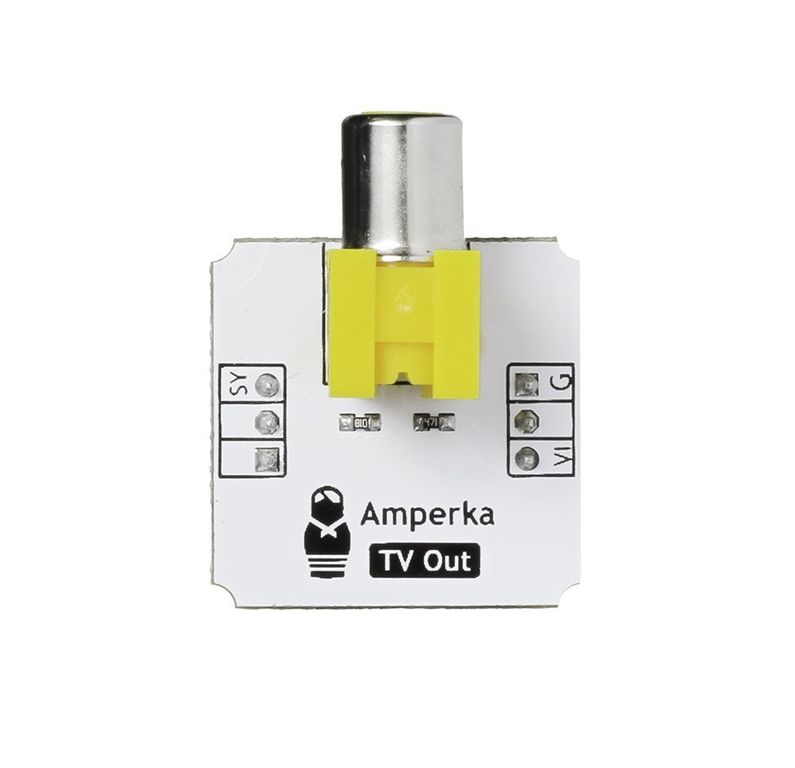

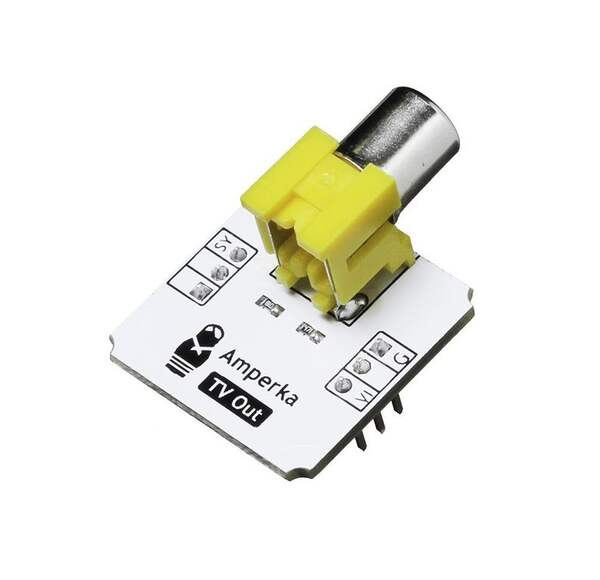

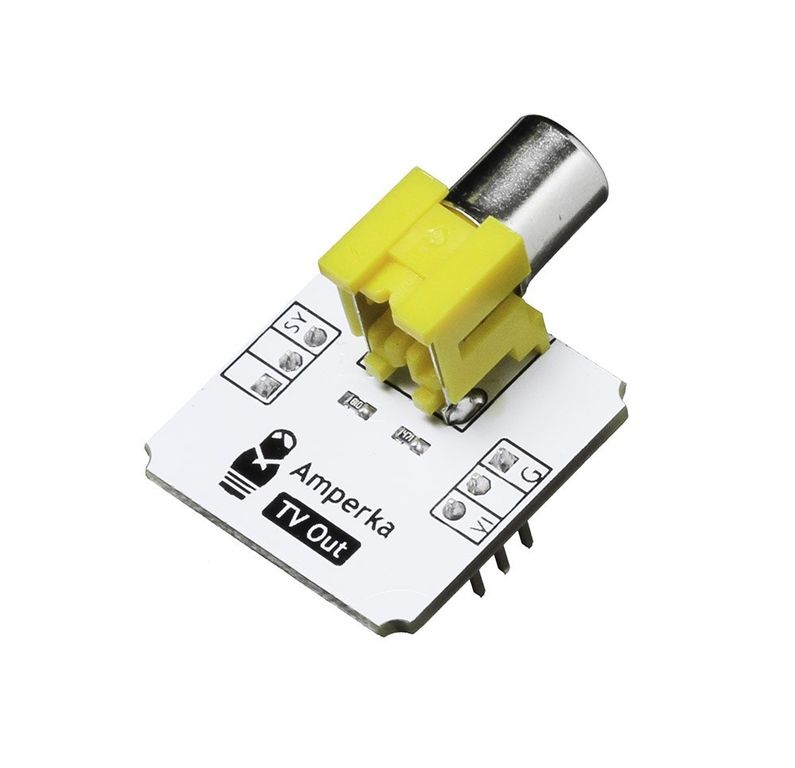

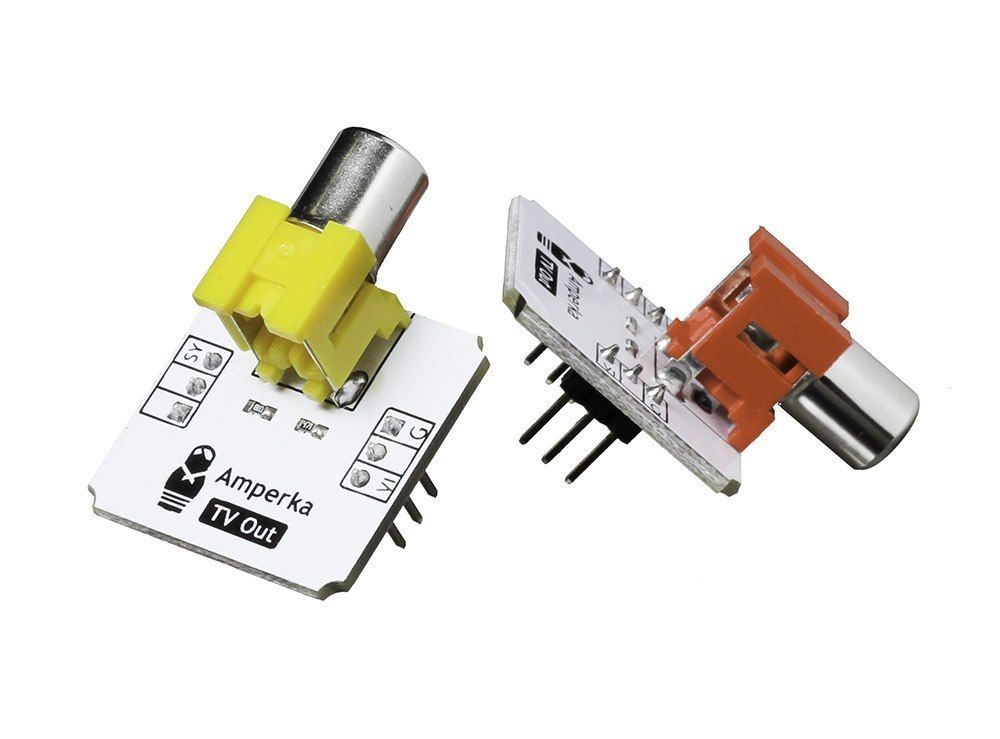

TV-выход (Troyka модуль)

Подарите вторую жизнь старому телевизору — соберите креативный и аутентичный дисплей для ретро проекта. Модуль TV-out подружит прошлое с настоящим и выжмет из Arduino композитный видеосигнал.

Возможностей Arduino Uno хватает для простых видеоигр — понга, змейки или Space Invaders. Старой доброй классике, которой достаточно разрешения 128×96.

На модуле распаяна обвязка для согласования двух сигналов с микроконтроллера (Sync и Video) и объединений их в композитный сигнал формата PAL. К телевизору модуль подключается одним проводам с разъёмом RCA, который в быту часто называют «тюльпаном».

Подключение и настройка

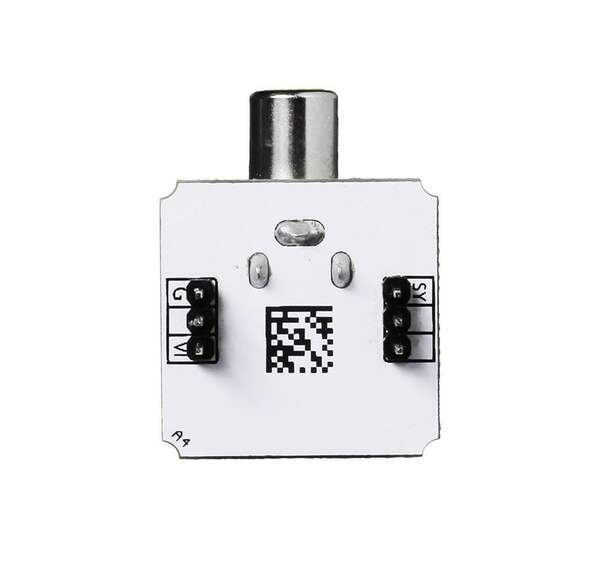

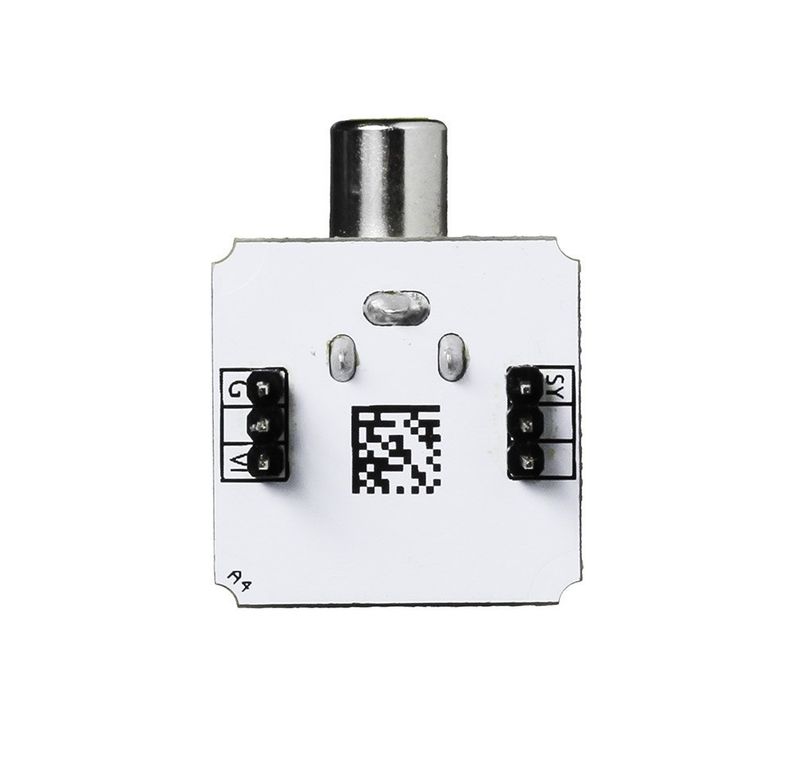

Модуль подключается двумя трёхпроводными шлейфами.

Нижняя тройка ног используется для подключения земли и пина видео.

• контакт VI — пин видео (строковый сигнал яркости). Подключите к цифровому пину микроконтроллера;


• контакт G — к земле.

В верхней тройке используются всего одна нога:

• контакт SY — пин кадровой синхронизации. Подключите к цифровому микроконтроллера.

К Arduino модуль удобно подключать через Troyka Shield. Шлейфы для подключения включены в комплект.

Для отрисовки графики используйте библиотеку TvOut для Arduino. Она скрывает в себе все тонкости протокола и синхронизации.

Внимание! Библиотека завязана на тайминги плат, поэтому вы не сможете выбирать номера пинов. Подключайте модуль только к указанным в таблице пинам.

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводных шлейфа

Характеристики

• Напряжение питания: 5 В


• Выходной интерфейс: аналоговый видеосигнал форматов PAL или NTSC


• Габариты: 25,4×25,4 мм
