Описание товара Модуль для электронного конструктора Screw Pad (Troyka-модуль)

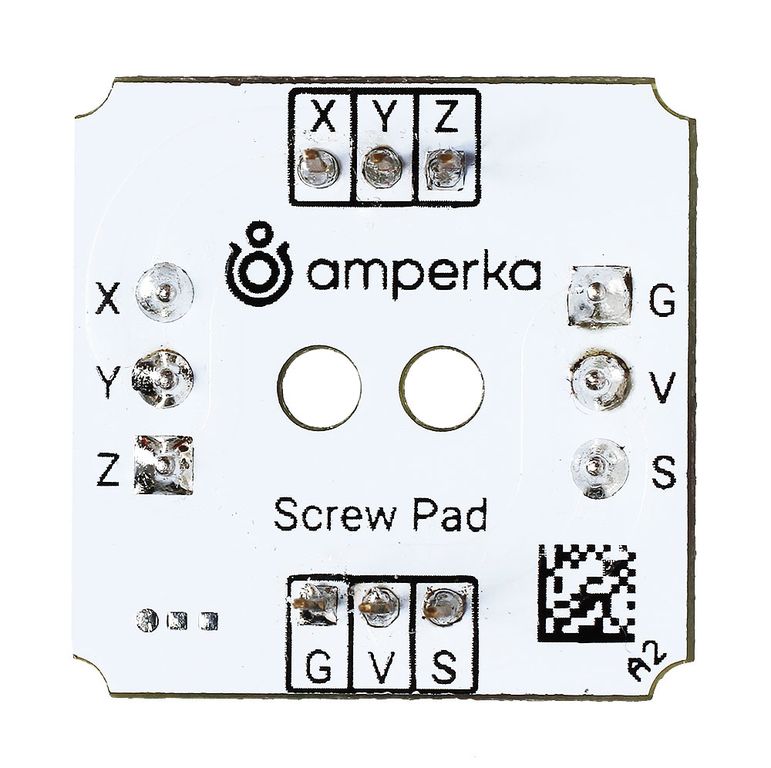

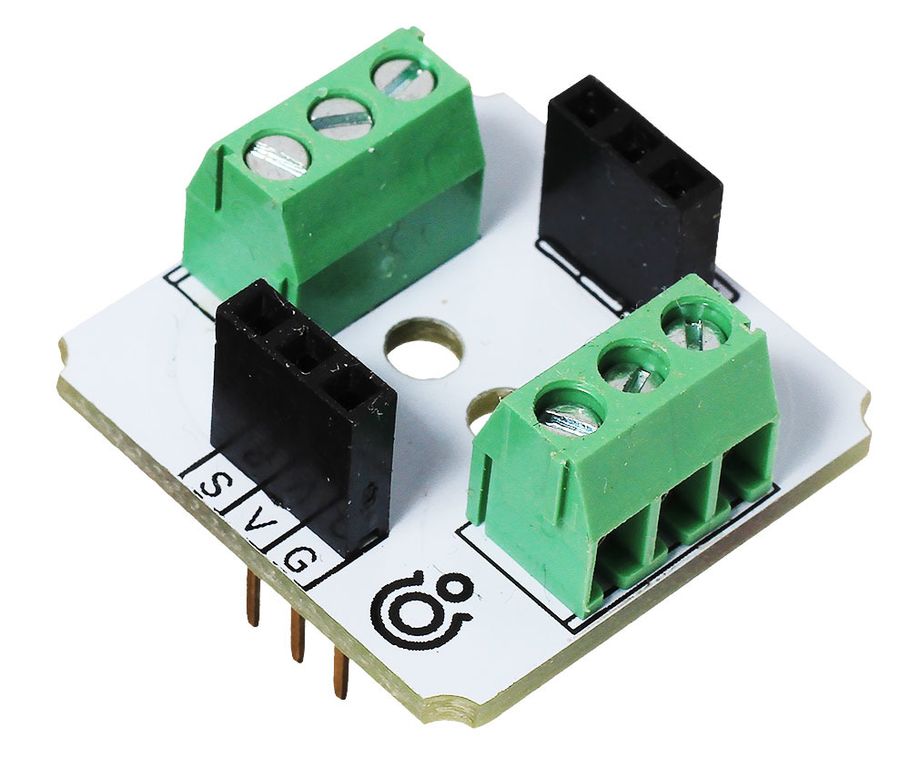

Screw Pad (Troyka-модуль)

Вы фанат Troyka-модулей и собираете проект на Troyka Slot Shield или WiFi Slot? Наверняка при сборке Troyka-системы возникнут трудности с выносными устройствами, например с резистором давления или анемометром. Screw pad подружит модуль любого формфактора с экосистемой Troyka и сохранит устройству красивый и эстетичный вид.

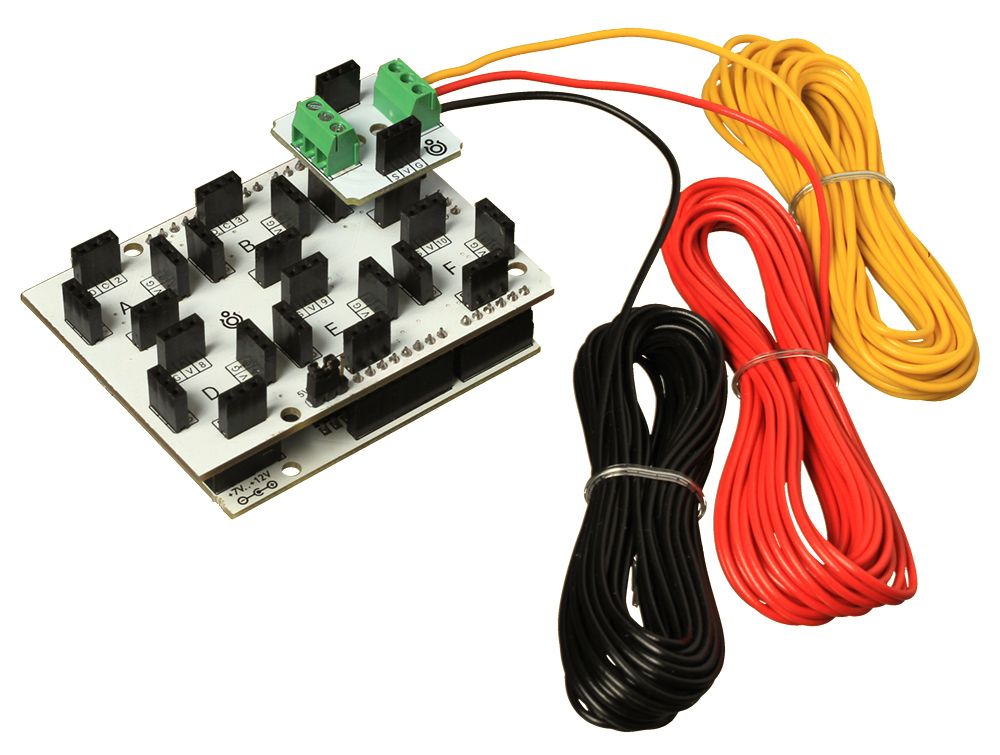

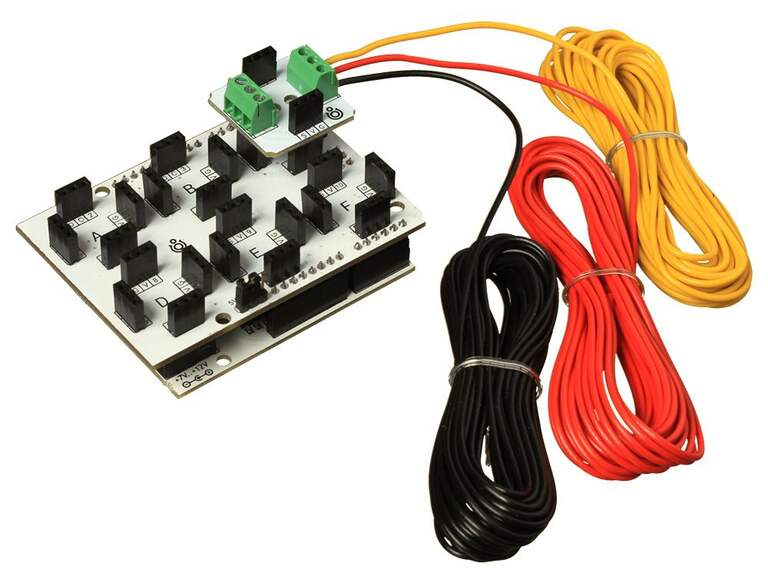

Если откусить Troyka-контакты внизу платы, Screw Pad превратится в аккуратный хаб для подключения одноюнитовых Troyka-модулей.

Подключение

Для запуска Screw Pad не требуется настройка и установка библиотек. Модуль готов к работе прямо из коробки.

Подключайте переходник к любым Troyka-платам через две группы Troyka-контактов:

• нижняя группа: S, V, G;


• верхняя группа: X, Y, Z.

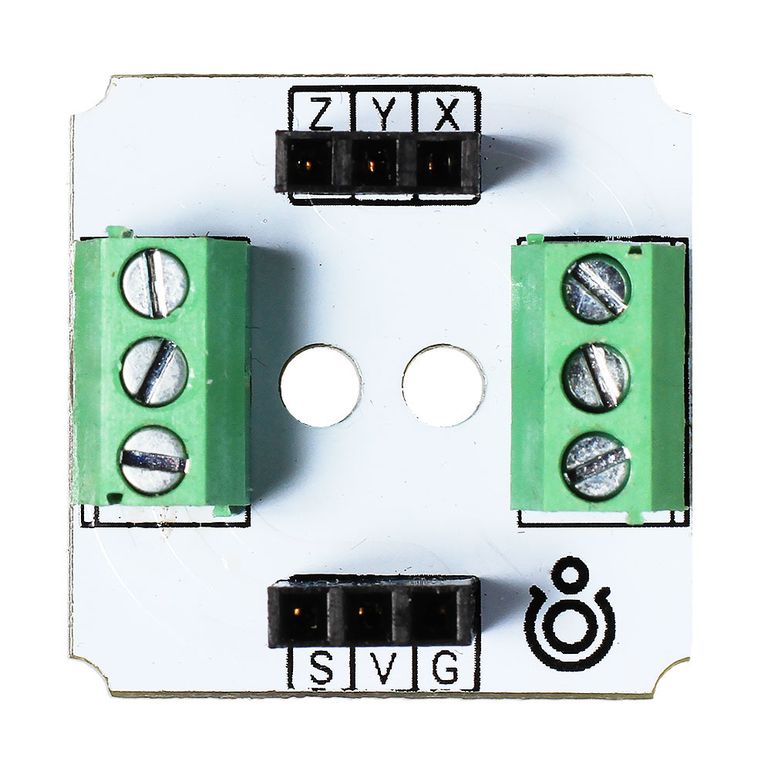

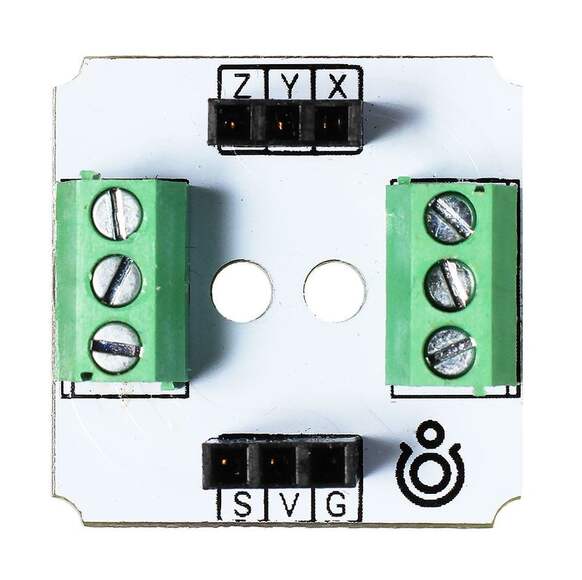

Для подключения проводных модулей и сенсоров на плате выведены два клеммника под винт:

• нижняя группа: S, V, G;


• верхняя группа: X, Y, Z

Каждый пин клеммника дублирует соответствующий сигнал по имени на Troyka-контакте и наоборот.

Комплектация

• 1× плата-модуль


• 2× трёхпроводных шлейфа

Характеристики

• Напряжение питания: 3.3–5 В


• Габариты: 25,4×25,4 мм
