Описание товара Мини-Реле (Troyka-модуль)

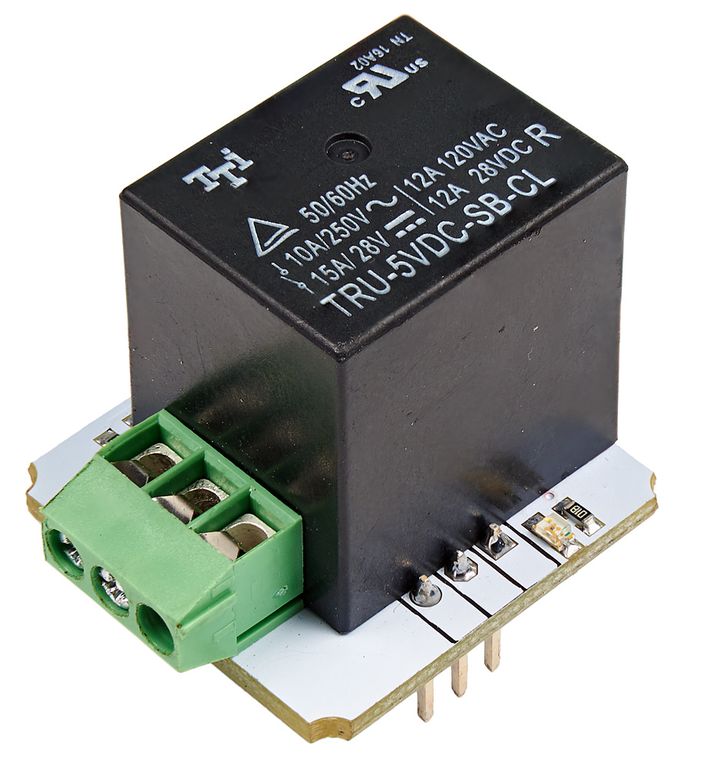

Мини-Реле (Troyka-модуль)

Хотите управлять мощной нагрузкой и электроприборами с помощью микроконтроллера? Тогда вам не обойтись без модуля реле, который справляется с током до 15 А и переменным напряжением до 250 В. Работать с модулем просто: вам не придётся возиться с пайкой, макетной платой и проектированием обвязки для голого реле — всё уже готово и собрано в компактном Troyka-модуле.

Форм-фактор Troyka позволяет использовать модуль совместно с макетной платой для прототипирования устройств, а также собирать простые проекты на Slot Shield’е. Если вы уже отладили устройство и собираете его в корпусе, рекомендуем обратить внимание на мини-реле в формате Zelo.

Переключение реле управляется напряжением 3,3–5 В, поэтому модуль совместим с большинством контроллеров. Помехи в высоковольтной сети не смогут повлиять на работу системы, поскольку прямая электрическая связь между управляющей платой и коммутируемой нагрузкой отсутствует.

Подключение

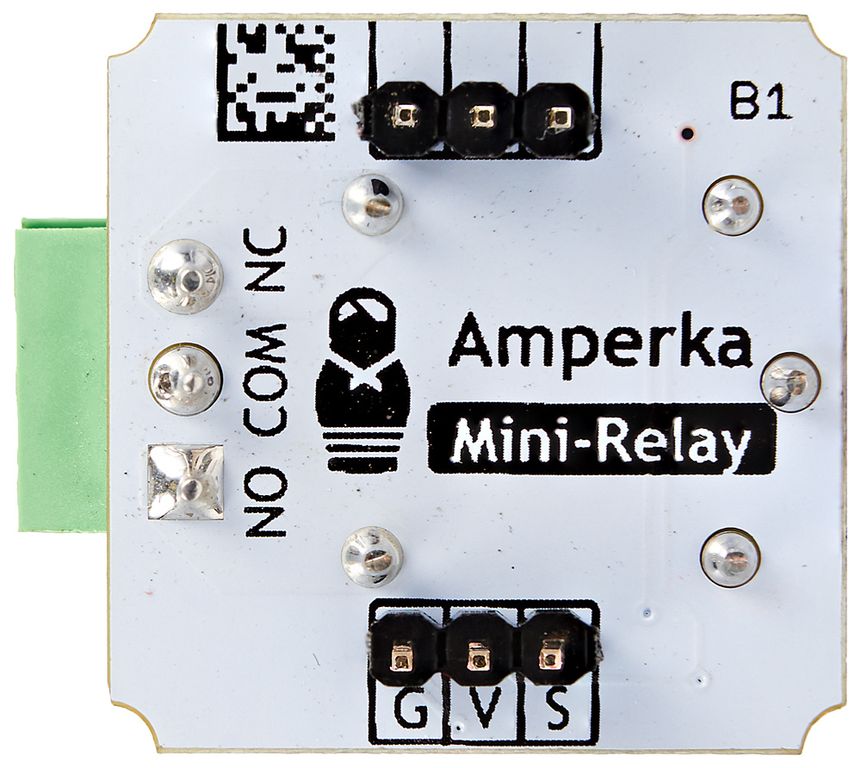

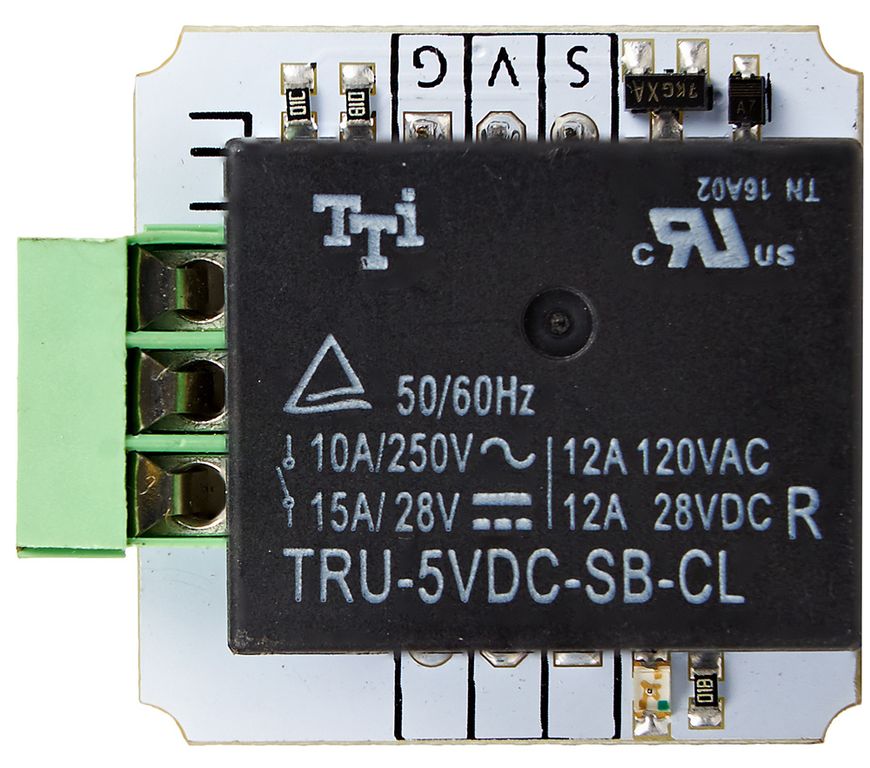

На модуле мини-реле расположены Troyka-контакты для управления обмоткой и клеммник для подключения нагрузки.

Контакты управления

Модуль мини-реле подключается к управляющим платам через группу из трёх контактов:

• Сигнальный (S) — управляющий контакт реле, подключаемый к цифровому пину микроконтроллера.


• Питание (V) — источник питания модуля.


• Земля (G) — заземляющий контакт схемы.

При подключении к Arduino удобно использовать Troyka Shield, а для Raspberry Pi подойдёт Troyka Cap. Для быстрого прототипирования и тестирования устройства без лишних проводов возьмите Troyka Slot Shield.

Клеммник нагрузки

Нагрузка подключается к выходным контактам реле:

• COM — общий контакт.


• NC — нормально закрытый выход.


• NO — нормально открытый выход.

Внимание! Если вы сомневаетесь, как правильно подключить к реле электроприбор с питанием от бытовой электросети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове сложилось кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

Комплектация

• 1× Плата-модуль


• 1× Трёхпроводной шлейф «мама-мама»

Характеристики

• Реле: TRU-5VDC-SB-CL


• Рабочее напряжение: 3,3–5 В


• Потребляемый ток: 71 мА


• Максимальное коммутируемое напряжение:



  • 28 В постоянного тока


  • 250 В переменного тока






• Максимальный коммутируемый ток: 15 А


• Рекомендованная частота переключения: до 1 Гц


• Время жизни: не менее 50 000 переключений


• Габариты: 25,4×29×30 мм
