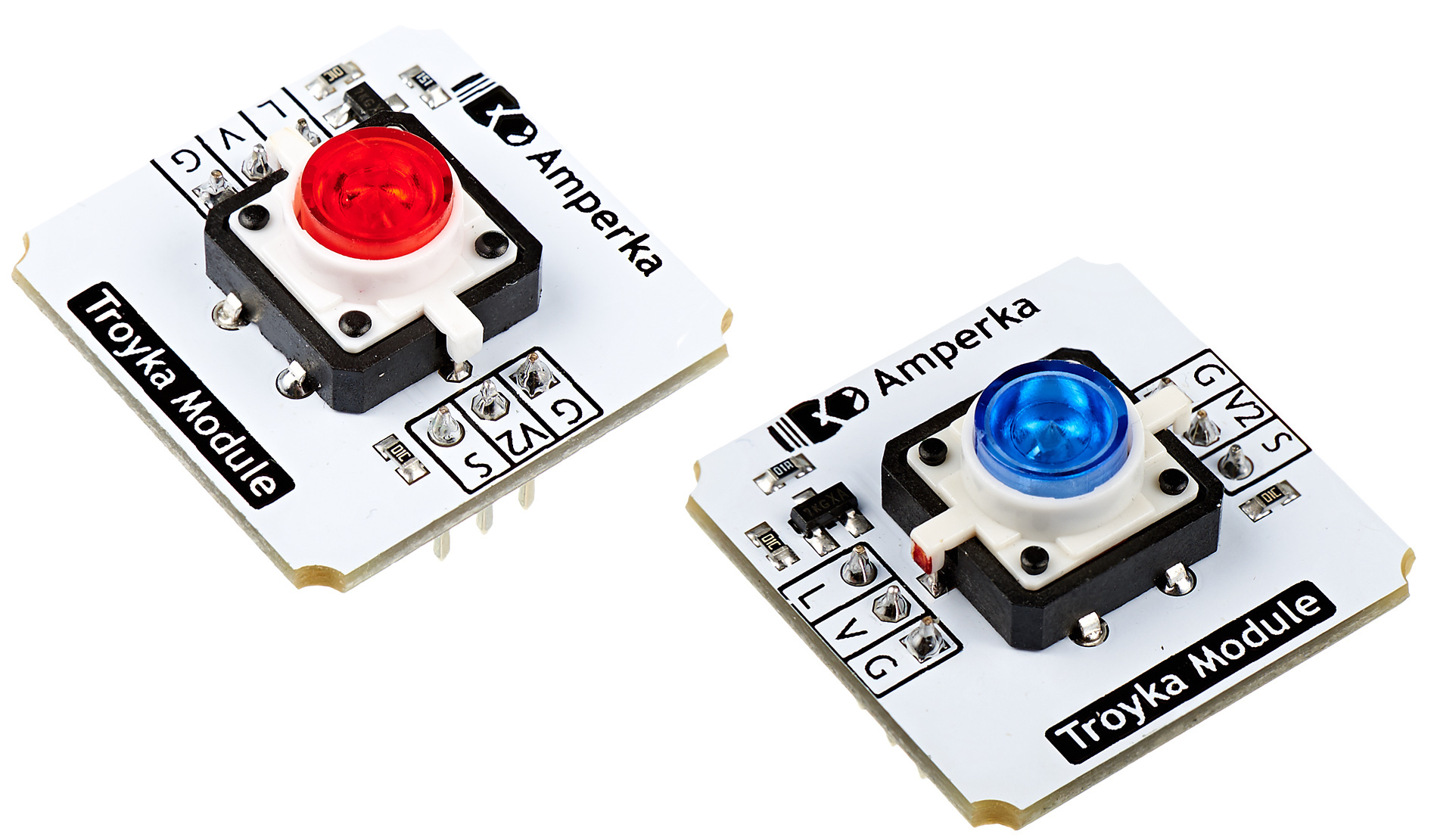

Кнопка со светодиодом (Troyka-модуль)

Для компактных проектов и управляющих панелей мы собрали в одном модуле тактовую кнопку и светодиодный индикатор.

Показать состояние устройства, подтвердить нажатие на кнопку и создать интерактивный интерфейс — всё это позволяет одноюнитовый Troyka-модуль.

Пока кнопка не зажата, датчик отдаёт логическую единицу; когда кнопка зажата — логический ноль. Светодиодный индикатор полностью независим — у него свои линии питания и программное управление.

Подключение

Датчик подключается к управляющей электронике через два трёхпроводных шлейфа.

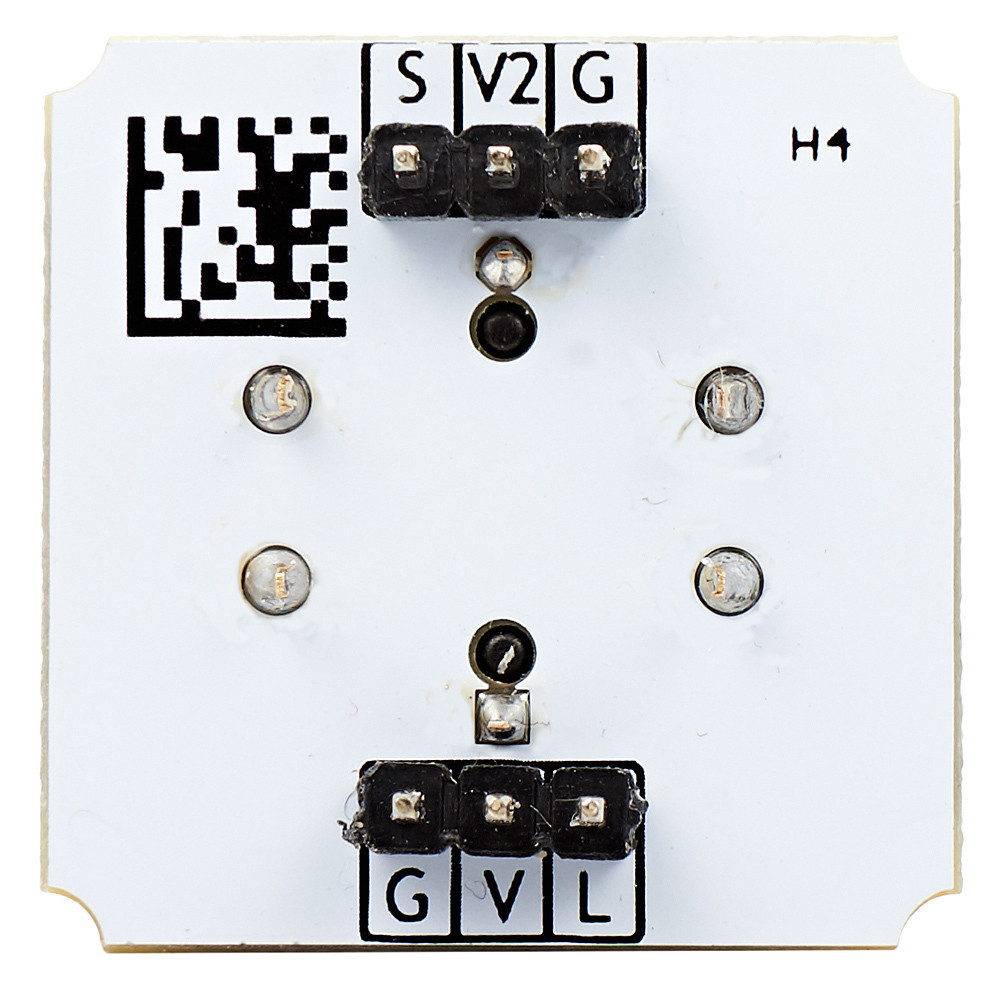

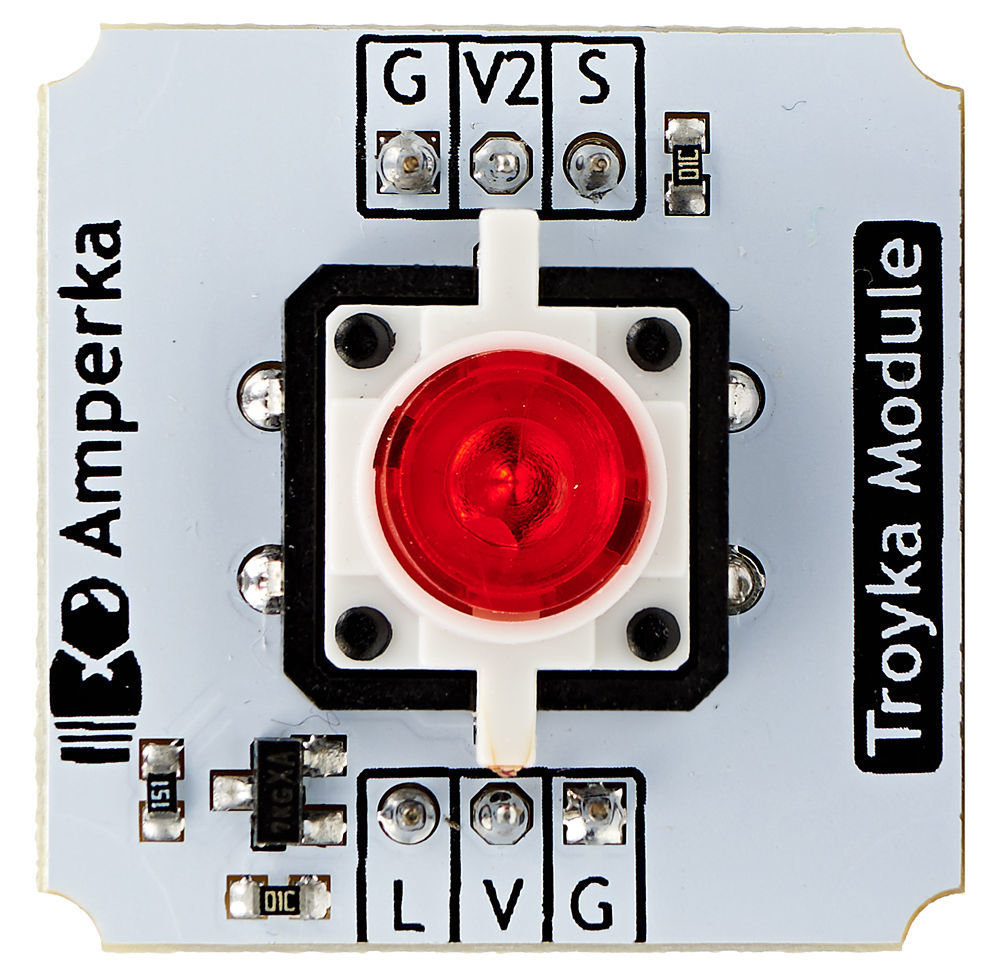

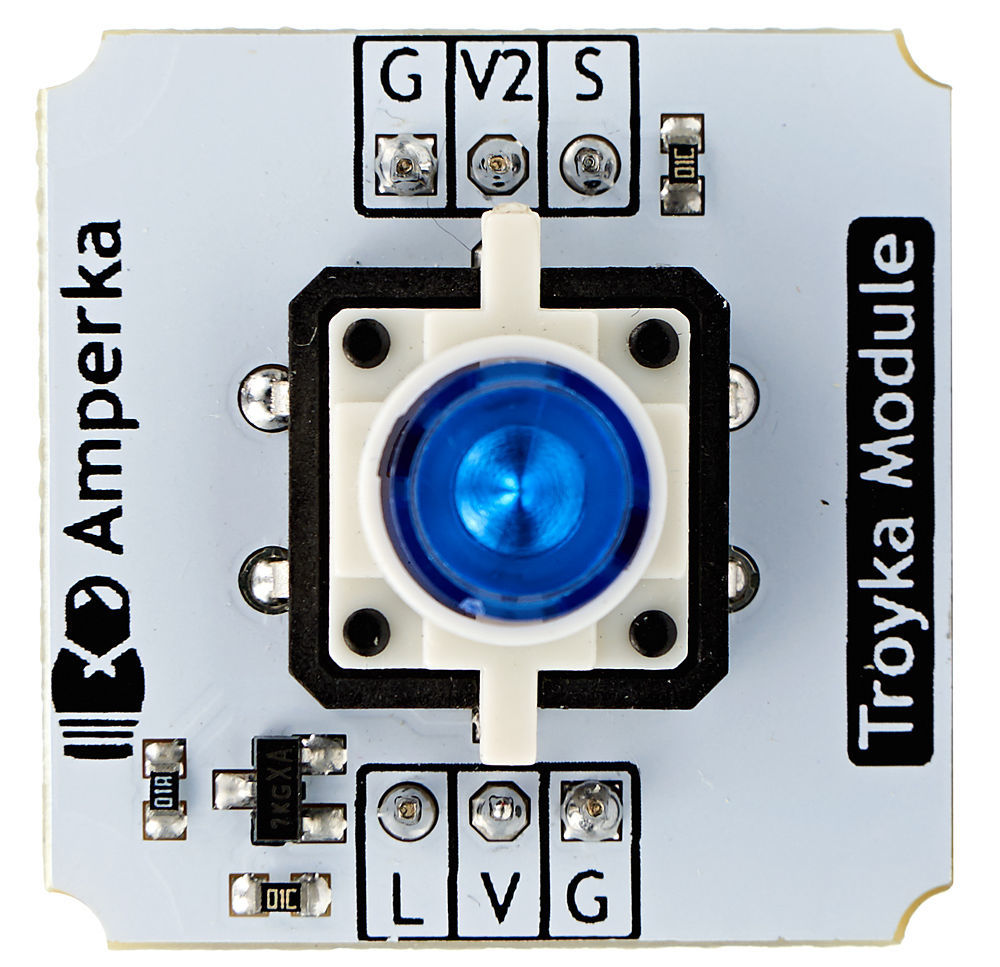

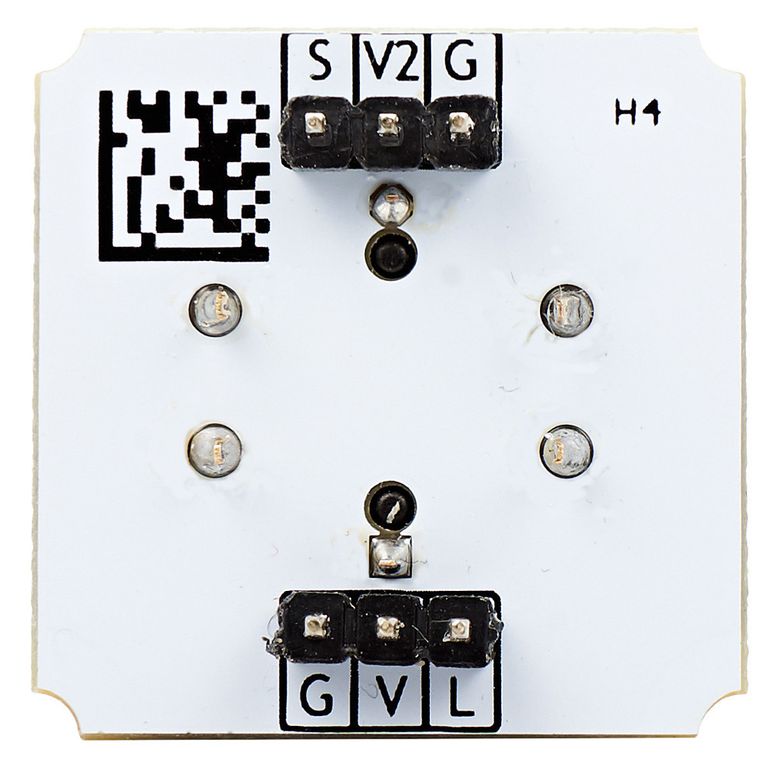

Верхняя группа контактов предназначена для работы с кнопкой:

• контакт G подключается к земле


• контакт V2 — к контакту питания 3.3 — 5 В


• контакт S — к соответствующему цифровому пину

Нижняя группа контактов управляет светодиодом:

• контакт L подключается к управляющему пину


• контакт V — к контакту питания 3.3 — 5 В


• контакт G — к земле

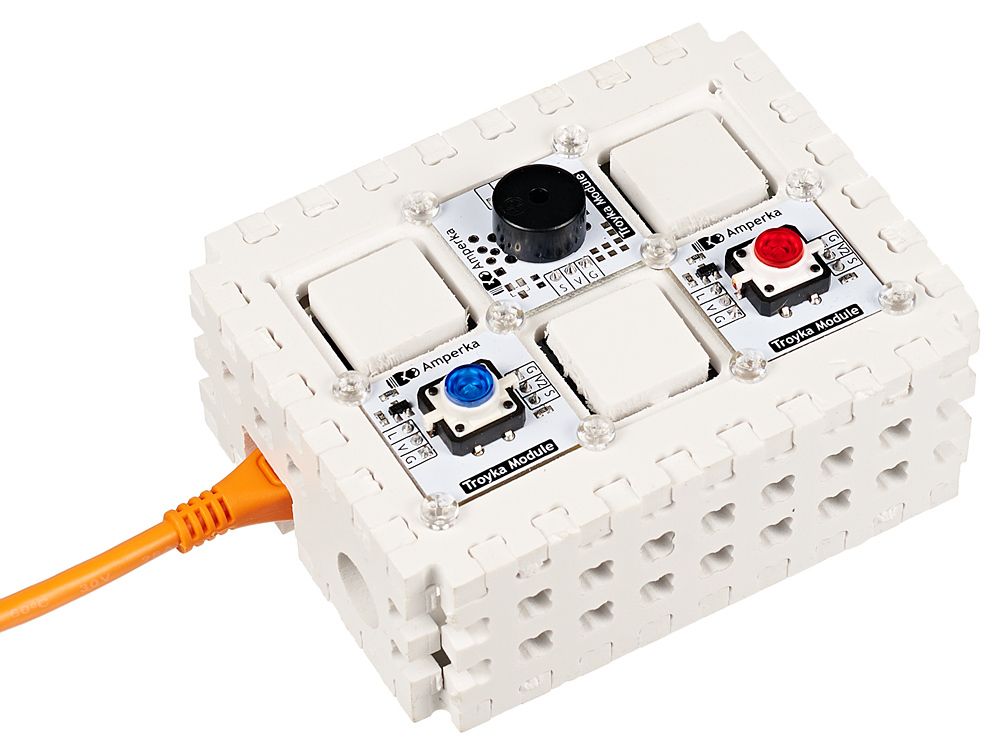

При подключении к Arduino будет удобно использовать Troyka Shield, а со Slot Shield не понадобятся даже провода.

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводной шлейф

Характеристики

• Максимальный ток при напряжении питания 5 В: 50 мА


• Напряжение питания: 3–5 В


• Ресурс: 100000 нажатий


• Габариты: 25,4×25,4 мм


• Цвет красный
